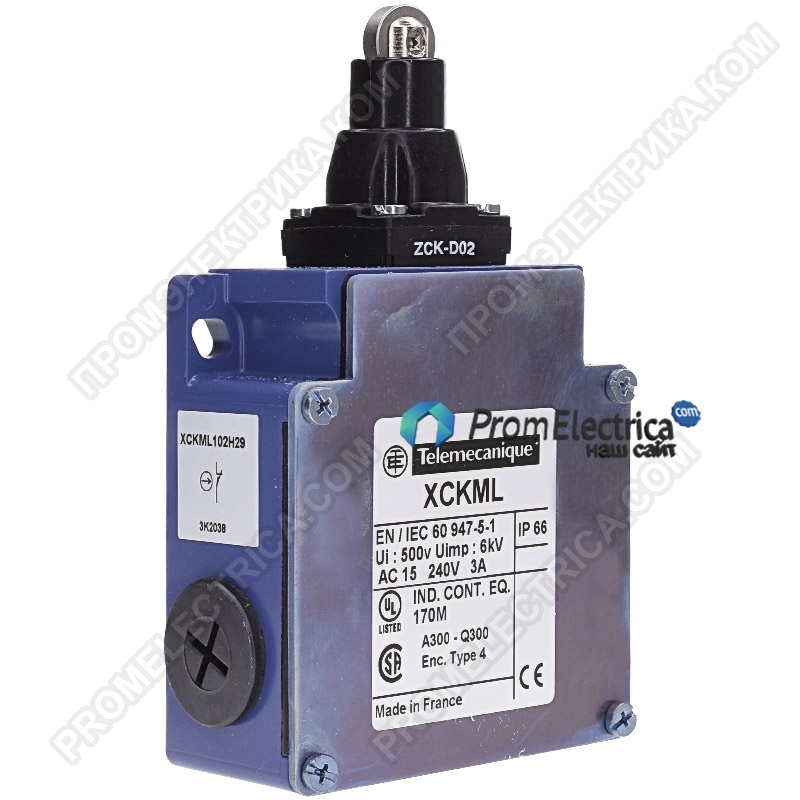

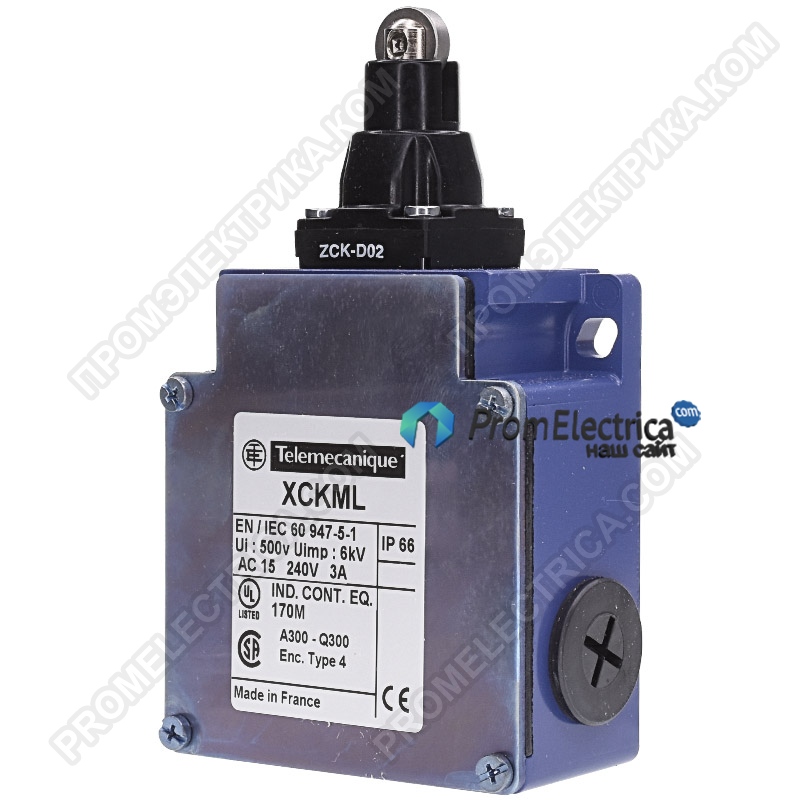

Описание, применение XCKML121H29
Основные характеристики
Серия Telemecanique Limit switches XC Standard
Название серии Стандартный формат
Тип продукта Концевой выключатель
Краткое название устройства XCKML
тип корпуса Фиксированный
тип головки Головка плунжера
Материал Металл
материал корпуса Сплав zamak
Режим фиксации Корпусом
движение рабочей головки Линейный
тип рукоятки Рычажный плунжер с роликом с пружинным возвратом термопласт
тип подвода
Lateral approach, 1 direction
кабельный ввод
3 вводное отверстие с резьбой под кабельный сальник M20 x 1,5, наружный диаметр кабеля: 7...13 мм
Количество полюсов 4
Тип контактов
2 х (1 Н.З. + 1 Н.О.)
Работа контактов
Мгновенное действие
Дополнительные характеристики
активация выключателя
30° кулачком
электрическое соединение
Винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм²
форма изоляции контактов Zb
кол-во шагов 1
прямое размыкание С
минимальное усилие, необходимое для прямого размыкания 50 Н
мин. усилие срабатывания 8 Н
мин. скорость активации 0,01 м/мин
макс. скорость активации 1.5 m/s
[Ithe] условный тепловой ток в закрытом корпусе
10 А Переменный ток
[Ui] номинальное напряжение изоляции
300 В в соответствии с UL 508
500 В (степень загрязнения 3) в соответствии с IEC 60947-1
300 В в соответствии с CSA C22.2 № 14
maximum resistance across terminals
25 MOhm conforming to IEC 60255-7 category 3
[Up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC 60664
6 кВ в соответствии с IEC 60947-1
электрическая износостойкость
5000000 циклы, DC-13, индуктивн. тип нагрузки, 120 V, 4 W, производительность <60 цикл/м, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение С
5000000 циклы, DC-13, индуктивн. тип нагрузки, 24 В, 7 W, производительность <60 цикл/м, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение С
5000000 циклы, DC-13, индуктивн. тип нагрузки, 48 В, 10 W, производительность <60 цикл/м, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение С
Механическая износостойкость 3000000 циклы
Ширина 77 мм
Высота 81 мм
Глубина 36 мм
Вес нетто 0,45 кг
Описание зажимов ISO n°1
(21-22)NC
(13-14)NO
Условия эксплуатации
Ударопрочность
50 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Виброустойчивость
25 gn (частота= 10...500 Гц) в соответствии с EN/IEC 60068-2-6
Степень защиты IP
IP66 conforming to EN/IEC 60529
Степень ударостойкости IK
IK05 в соответствии с EN 50102
класс защиты от поражения электр. током
Class I conforming to IEC 61140
Class I conforming to NF C 20-030
Рабочая температура окружающей среды -25...70 °C
Температура окружающей среды при хранении -40...70 °C
Защитное исполнение TC
Сертификаты
UL
CSA
Стандарты
IEC 60947-5-1
EN 60947-5-1
UL 508
EN 60204-1
IEC 60204-1
CSA C22.2 № 14
