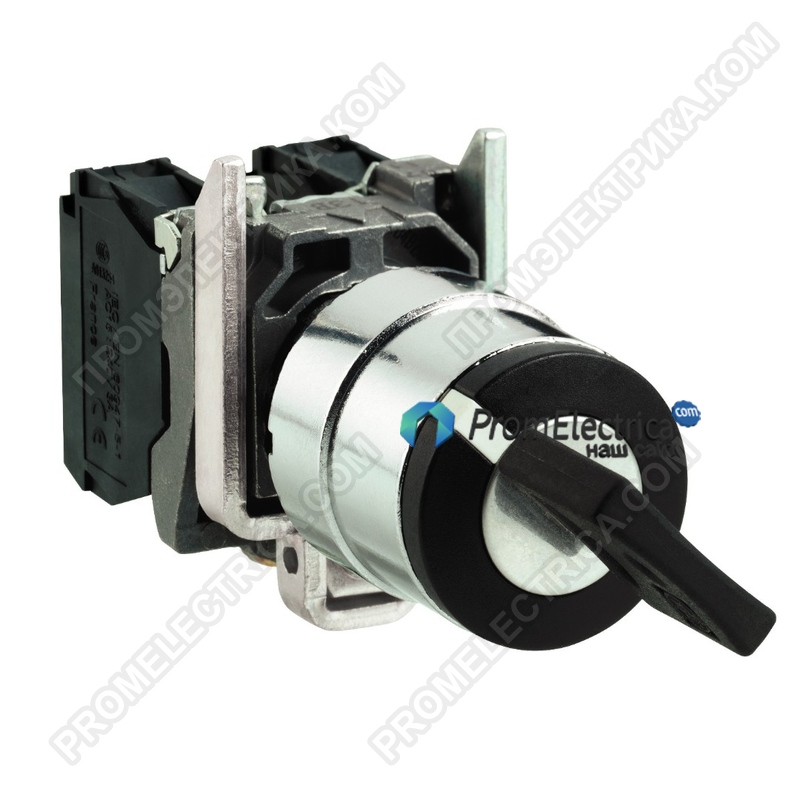

Описание, применение XB4BG03 Schneider Electric
Основные характеристики
Серия
Harmony XB4
Тип продукта
Селекторный выключатель
Краткое название устройства
XB4
материал окантовки
Хромированный металл
материал крепежной основы
Zamak
монтажный диаметр
22 мм
минимальная партия для продажи
1
тип головки
Стандартный
форма головки сигнального блока
Круглая
тип рукоятки
с фиксацией
параметры управляющего устройства
Black key switch
операторские данные о положении
3 положения +/- 45°
Тип контактов
2 Н.О.
Работа контактов
Медленное размыкание
соединения – клеммы
Винтовой зажим, <= 2 x 1,5 мм² С кабельным наконечником в соответствии с EN/IEC 60947-1
Винтовой зажим, >= 1 x 0,22 мм² Без наконечника в соответствии с EN/IEC 60947-1
Дополнительные характеристики
Высота
47 мм
Ширина
30 мм
Глубина
86 мм
Описание зажимов ISO n°1
(23-24)NO
(13-14)NO
Вес нетто
0,127 кг
стойкость к мойке под высоким давлением
7000000 паскаль в 55 °C, расстояние: 0.1 м
Тип замка
Ключ 455
положение извлечения ключа
В любом положении
использование контактов
Стандартный контакт
прямое размыкание
Без
значение момента
0,14 Н-м Н.О. изменение коммутационного состояния
Механическая износостойкость
1000000 циклы
момент затяжки
0,8...1,2 Н-м в соответствии с EN 60947-1
форма головки винта
Пересечение совместим с Philips No 1 отвертка
Пересечение совместим с Pozidriv No 1 отвертка
Перфорированный совместим с Ø 4 мм отвертка
Перфорированный совместим с Ø 5.5 мм отвертка
Материал контактов
Серебряный сплав (Ag/Ni)
защита от короткого замыкания
10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
[Ith] условный тепловой ток на открытом воздухе
10 А в соответствии с EN/IEC 60947-5-1
[Ui] номинальное напряжение изоляции
600 В (степень загрязнения 3) в соответствии с EN 60947-1
[Up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с EN 60947-1
[Ie] номинальный рабочий ток
3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1
0,1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1
0,27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1
0,55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1
1,2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
электрическая износостойкость
1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 приложение C
1000000 циклы, AC-15, 3 А в 120 В AC 50/60Hz, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 приложение C
1000000 циклы, AC-15, 4 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 приложение C
1000000 циклы, DC-13, 0,2 А в 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 приложение C
1000000 циклы, DC-13, 0,5 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 приложение C
электрическая надежность МЭК 60947-5-4
Λ < 10exp(-6) в 5 В и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4
Λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
Комплектация изделия
Изделие в сборе
Условия эксплуатации
Защитное исполнение
TH
Температура окружающей среды при хранении
-40...70 °C
Рабочая температура окружающей среды
-40...70 °C
Категория перенапряжения
Класс I в соответствии с IEC 60536
Степень защиты IP
IP66 в соответствии с МЭК 60529
IP69
IP69K
IP67
степень защиты NEMA
NEMA 13
NEMA 4X
степень защиты IK
IK06 в соответствии с IEC 50102
Стандарты
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-5-1
EN/IEC 60947-5-4
CSA C22.2 № 14
JIS C8201-5-1
EN/IEC 60947-1
JIS C8201-1
