Описание, применение ПК12-21-801-54
Общие сведения
Переключатели предназначены для коммутации электрических цепей управления переменного тока напряжением 380В частоты 50 и 60Гц, постоянного тока напряжением 220В и применяются для комплектации панелей, пультов, шкафов управления металлорежущих станков и других подобных устройств, для управления которыми необходима мнемоническая связь между направлением перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма.
Технические характеристики ПК12-21-801-54-УХЛ3
Номинальное напряжение переменного тока частотой 50 и 60 Гц 380В
Номинальное напряжение постоянного тока 220В
Номинальный ток 10А
Коммутационная износостойкость при частоте включений не более 600 циклов в час, относительной продолжительности включения (ПВ) 40, 60% с электрическими нагрузками, не менее:
1.0,25х106 циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки)
2.1,25х106 циклов ВО для полюсов, управляемых толкателем
Механическая износостойкость, не менее
1.0,25х106 циклов ВО для каждого из полюсов,управляемых рукояткой
2. 1,25х106 циклов ВО для полюсов, управляемых толкателем
Усилие управления, не более
1. для рукоятки – 50Н
2. для толкателя – 30Н
Интервал между последовательными циклами от 5 до 10 с при ПВ=60%
Рукоятка выдерживает действие приложенного момента (10±1)Нхм без остаточных деформаций
Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента не менее (20±2)Нхм
Коммутационные элементы, управляемые рукояткой или толкателем, выдерживают сквозной ток, 150 А
Конструкция и принцип действия ПК12-21-801-54-УХЛ3

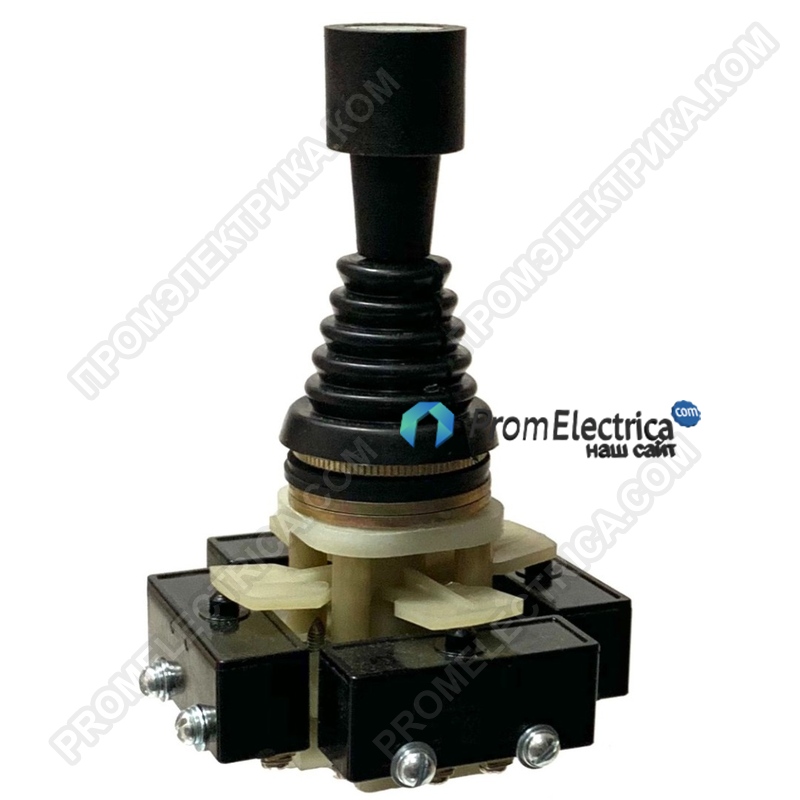

Переключатель состоит из приводной рукоятки, сочлененной подвижно с управляющей крестовиной корпуса, содержащего сферический подпятник, служащий опорой для приводной рукоятки микро выключателей. Исполнения переключателей ПК12-21-821 и ПК12-21-822 дополнительно имеют два замыкающих полюса с внешними выводами, управляемых толкателем. Переключатели с защитной резиновой манжетой от попадания стружки дополнительно комплектуются пластмассовым колпаком. Установка переключателей производится на металлических и изоляционных панелях толщиной 1-6мм с помощью фронтального кольца и набора резиновых прокладок. В качестве контактных элементов в переключателях применены микро выключатели типа МП1101Л(ТУ 16-526.329-78), работа которых при двух коммутируемых нагрузках допускается только с общей внешней точкой электрической схемы.
Условия эксплуатации ПК12-21-801-54-УХЛ3
1. Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69;
2. Высота над уровнем моря не более 4300м;
3. Температура окружающего воздуха минус 40 градусов.
4. Рабочее положение переключателей при эксплуатации - любое, а исполнения переключателей с защитой от попадания стружки – рукояткой вверх.
5. Переключатели стойки к воздействию коррозионно-активных агентов атмосферы типа 11 по ГОСТ 15150-69.
6. Переключатели соответствуют группе условий эксплуатации М8 по ГОСТ 17516.1-90.
7. По условиям эксплуатации в части коррозионной активности атмосферы переключатели соответствуют группе условий эксплуатации металлических деталей по ГОСТ 15150-69;
8. Обозначения: 3-для климатического исполнения УХЛ3; 5-для климатического исполнения Т3.
9. По требованиям безопасности переключатели соответствуют ГОСТ 12.2.007.6-75.
10. Переключатели соответствуют требованиям ТУ 43.12-00216875-014-94.
11. Переключатели, поставляемые на экспорт, дополнительно соответствуют требованиям РД1601.007-88.
Структурное обозначение
ПК12-21ХХХХ-54 ХЗ:
ПК - вид аппарата Переключатель крестовый;
12 - номер серии;
21 - номинальный ток: 10А;
Х - разделительный знак или буква: " " - исполнение без защиты от попадания стружки; Д -
исполнение с защитой от попадания стружки
Х - число полюсов, управляемых рукояткой (8 -8 полюсов);
Х - число полюсов, управляемых толкателем (0 - полюса отсутствуют, 2 - два полюса);
Х - конструктивное исполнение приводного элемента(1 -рукоятка с одним фиксируемым положением; 2 -рукоятка с пятью фиксируемыми положениями);
54 - степень защиты IP по ГОСТ 14255 69; ХЗ - климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150 69.
