Описание, применение U-EK230E USA / EUROPE

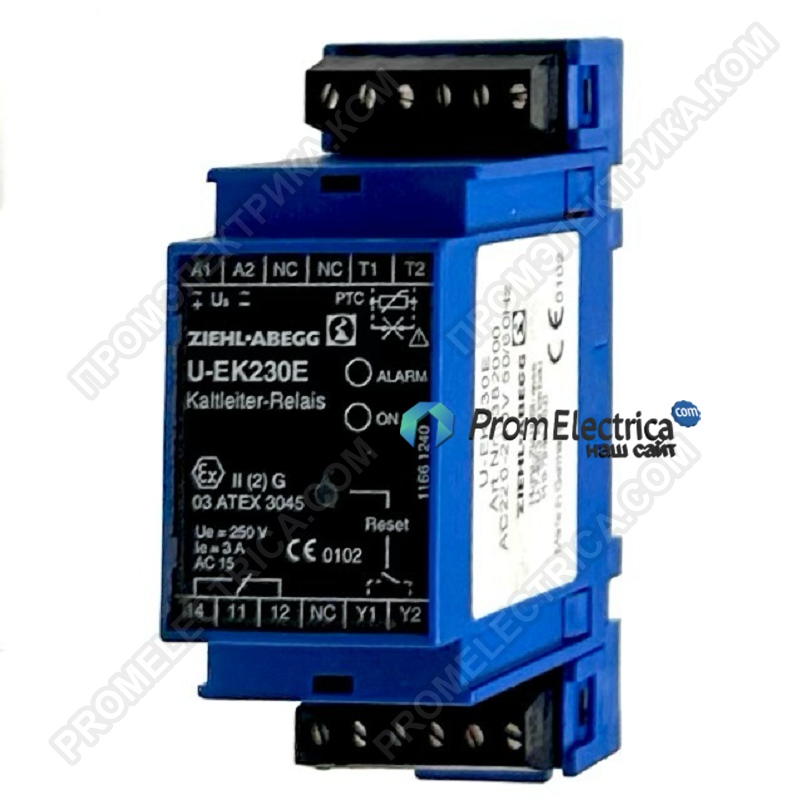

Systemair (Системэйр) U-EK 230E - устройство защиты электродвигателя, которое пред назначено для использования совместно с контактором для защиты взрывозащищенных вентиляторов (исполнение Ех) серий DKEX, KTEX,RVK...EX, AW...EX и DVEX.
Электронное устройство предназначено для быстрого монтажа на рейке шириной 35 мм. Электродвигатели вентиляторов оборудованы шестью последовательно подключенными терморезисторами (по два на фазу). Сопротивление
терморезисторов определяется температурой электродвигателя. Когда температура электродвигателя превышает допустимый предел, сопротивление
резко возрастает,и защита электродвигателя срабатывает.При этом загорается лампа аварийной сигнализации "Storung" ("Неисправность"). Возврат устройства в исходное состояние осуществляется вручную нажатием кнопки "Reset" или обесточиванием устройства (отключить А2) на 10 с. Если для регулирования взрывозащищенных вентиляторов ЕХ применяется 5-ступенчатый трансформатор,то устройство U-EK 230E следует подключить к трансформатору.
Характеристики:
РТС резистор 1...6 (стандарт DIN 44081/44082)
Порог срабатывания < 4000 Ом
Выходное реле 1 переключающий контакт
Характеристики реле ЕN 60947-5
Тип соединения 1 переключающий контакт
Коммутируемое напряжение макс.415 В
Коммутируемый ток макс.6 А
Коммутируемая мощность макс.2000 ВА (активная нагрузка)
макс. 120 Вт (24 В пост. тока)
Номинальный ток 3 А (категория применения АС15) при 250 В
переключающего контакта 2 А (категория применения DС13) при 24 В
Рекомендуемый тип предохранителя 3,15 А (gL)
Диапазон рабочих температур от - 20 до +50 °С
Монтаж на рейке шириной 35 мм
в соответствии с EN 50 022 или болтами М4
