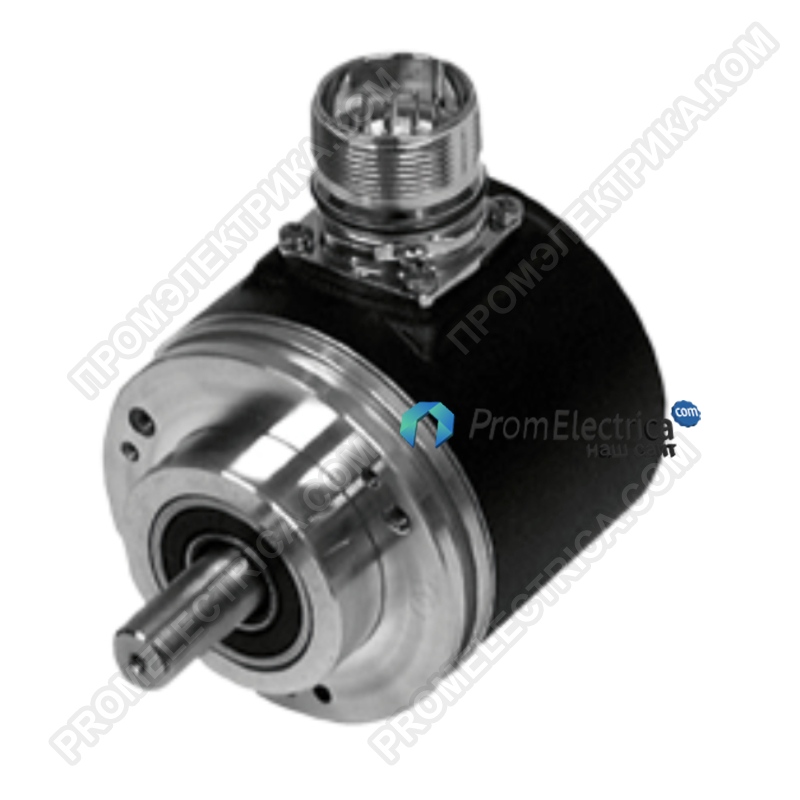

Описание, применение 514998 Pepperl+Fuchs
Основные Характеристики
Тип обнаружения фотоэлектрический отбор проб
Тип устройства Многооборотный абсолютный энкодер
Номер файла UL E223176 «Только для использования в приложениях NFPA 79», если на изделии имеется маркировка UL.
Параметры, связанные с функциональной безопасностью
Среднее время безотказной работы д 150 а
Время миссии ( TM ) 20 часов
L10 1.9 E+11 при 6000 об/мин и осевой/радиальной нагрузке на вал 20/40 Н
Диагностическое покрытие (DC) 0 %
Электрические характеристики
Рабочее напряжение 4,5 ... 30 В пост. тока (SSI, SSI + RS422); 10 ... 30 В пост. тока (SSI + Push/Pull)
Ток питания без нагрузки Максимум. 180 мА
Задержка перед доступностью < 250 мс
Линейность ± 2 LSB при 16 битах, ± 1 LSB при 13 битах, ± 0,5 LSB при 12 битах
Выходной код Код Грея, двоичный код
Код курса (направление счета) по убыванию по часовой стрелке (вращение по часовой стрелке, курс кода по убыванию)
Интерфейс
Тип интерфейса ССИ; SSI + инкрементная дорожка
Монофлоп время 20 ± 10 мкс
разрешение
Один оборот до 16 бит
Многооборотный 14 бит
Общее разрешение до 30 бит
Скорость передачи 0.1 ... 2 MBit/s
Падение напряжения UB - 2.5 V
Стандартное соответствие 422 рупий
Вход 1
Тип ввода Выбор направления счета (по часовой стрелке/против часовой стрелки)
Напряжение сигнала
Высоко 4.5 ... 30 V
Низкий 0 ... 2 V
Входной ток <6 мА
Задержка включения < 10 мс
Вход 2
Тип ввода установка нуля (ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА 1)
Напряжение сигнала
Высоко 4.5 ... 30 V
Низкий 0 ... 2 V
Входной ток <6 мА
Длительность сигнала мой. 100 мс
Задержка включения < 10 мс
Выход
Тип выхода RS422, двухтактный
Выходной сигнал А+В+/А+/В
Импульсы 1024, 2048, 4096
Связь
Соединитель тип 9416 (M23), 12-контактный, тип 9416L (M23), 12-контактный
Кабель ∅7 мм, 6 x 2 x 0,14 мм 2 , 1 м
Стандартное соответствие
Степень защиты DIN EN 60529, IP65 (без уплотнения вала); DIN EN 60529, IP66/IP67 (с уплотнением вала)
Климатические испытания DIN EN 60068-2-3, без конденсации влаги
Излучаемые помехи DIN EN 61000-6-4
Помехоустойчивость DIN EN 61000-6-2
Ударопрочность DIN EN 60068-2-27, 100 g, 6 ms
Виброустойчивость DIN EN 60068-2-6, 20 г , 10 ... 2000 Гц
Разрешения и сертификаты
UL approval Перечисленный cULus источник питания общего назначения класса 2, если на изделии имеется маркировка UL.
Условия окружающей среды
Рабочая Температура -40 ... 85 °C (-40 ... 185 °F)
Температура хранения -40 ... 85 °C (-40 ... 185 °F)
Механические характеристики
Материал
Комбинация 1 корпус: алюминий с порошковым покрытием
фланец: алюминий
вал: нержавеющая сталь
Комбинация 2 (нержавеющая сталь) корпус: нержавеющая сталь
фланец: нержавеющая сталь
вал: нержавеющая сталь
масса ок. 460 г (комбинация 1)
ок. 800 г (комбинация 2)
Скорость вращения Максимум. 12000 мин -1
Момент инерции 50 гсм 2
Пусковой крутящий момент < 5 Нсм
Нагрузка на вал
Осевой 40 Н
Радиальный 110 Н
