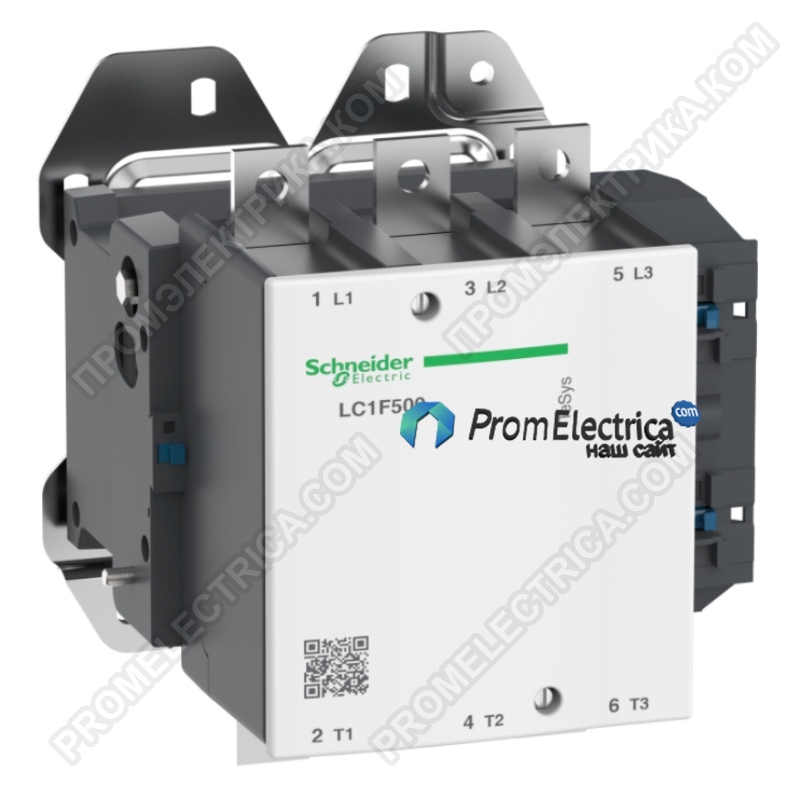

Описание, применение LC1F500P7 Schneider Electric
Серия TeSys
Наименование продукта TeSys F
Тип продукта Контактор
Краткое название устройства LC1F
Применение контактора
Управление электродвигателем
Активная нагрузка
Категория применения
AC-1
AC-4
AC-3
Описание полюсов 3P
power pole contact composition 3 Н.О.
[Ie] номинальный рабочий ток
700 А 40 °C) в <= 440 В Переменный ток AC-1
500 А 55 °C) в <= 440 В Переменный ток AC-3
Мощность двигателя, кВт
250 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)
280 кВт в 415 В Переменный ток 50/60 Гц (AC-3)
295 кВт в 440 В Переменный ток 50/60 Гц (AC-3)
355 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
335 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
335 кВт в 1000 В Переменный ток 50/60 Гц (AC-3)
147 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)
80 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
Напряжение цепи управления
230 В Переменный ток 40...400 Hz
Дополнительные характеристики
[Up] номинальное импульсное выдерживаемое на 8 кВ
Категория перенапряжения III
[Ith] условный тепловой ток на открытом возду 700 А в <40 °C
Номинальная отключающая способность
4000 А в соответствии с IEC 60947-4-1
[Icw] номинальный кратковременно допустимый ток
4200 А в <40 °C - 10 с
3200 А в <40 °C - 30 с
2400 А в <40 °C - 1 мин
1500 А в <40 °C - 3 мин
1200 А в <40 °C - 10 мин
Соответствующий номинал предохранителя
500 А aM в <= 440 В
800 А gG в <= 440 В
Среднее полное сопротивление
0,18 мОм - Ith 700 А 50 Гц
[Ui] номинальное напряжение изоляции
1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C
Мощность, рассеиваемая одним полюсом
88 Вт AC-1
45 Вт AC-3
Способ монтажа
Монтаж на панель
Стандарты
IEC 60947-4-1
JIS C8201-4-1
EN 60947-1
IEC 60947-1
EN 60947-4-1
Сертификаты
DNV
RINA
RMRoS
ABS
UL
CSA
BV
CB
LROS (Lloyds register of shipping)
UKCA
Соединения – клеммы
Цепь управления: винтовой зажим 1 кабель (-и) 1...4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1...4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1...4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1...2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1...4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1...4 мм²жесткий кабель без наконечника
Силовая цепь: шина 2 кабель (-и) - сечение шины: 40 x 5 mm
Силовая цепь: клеммы с кольцевыми наконечниками 2 кабель (-и) 240 мм²
Силовая цепь: болтовое соединение
Момент затяжки
Цепь управления: 1,2 Н·м
Силовая цепь: 35 Н·м
Пределы напряжения цепи управления
Находится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C)
Отпускание: 0,3...0,5 Uc 40...400 Hz 55 °C)
Потребляемая мощность при срабатывании 1100 В·А 40...400 Hz 0,9 20 °C)
Потребляемая мощность при удержании, В·А 18 В·А 40...400 Hz 0,9 20 °C)
Теплоотдача 18 Вт
Время работы
40...65 мс включение
100...170 мс отключение
Механическая износостойкость 10 млн. циклов
Максимальная частота коммутации 2400 цикл/ч в <55 °C
Код совместимости LC1F
motor power range
250...500 кВт в 380...440 В 3 фазы
110...220 кВт в 380...440 В 3 фазы
110...220 кВт в 200...240 В 3 фазы
250...500 кВт в 480...500 В 3 фазы
Тип пускателя
Контактор прямого пуска
Напряжение катушки контактора
230 В пер. ток стандартный
Условия эксплуатации
Степень защиты IP
IP20 лицевая панель с ограждениями в соответствии с МЭК 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106
Защитное исполнение TH
Рабочая температура окружающей среды -5...55 °C
Температура окружающей среды при хранении -60...80 °C
допустимая температура воздуха вокруг устройства -40...70 °C
Рабочая высота 3000 м без ухудшения номинальных значений
Высота 238 мм
Ширина 233 мм
Глубина 232 мм
Вес нетто 11,35 кг
