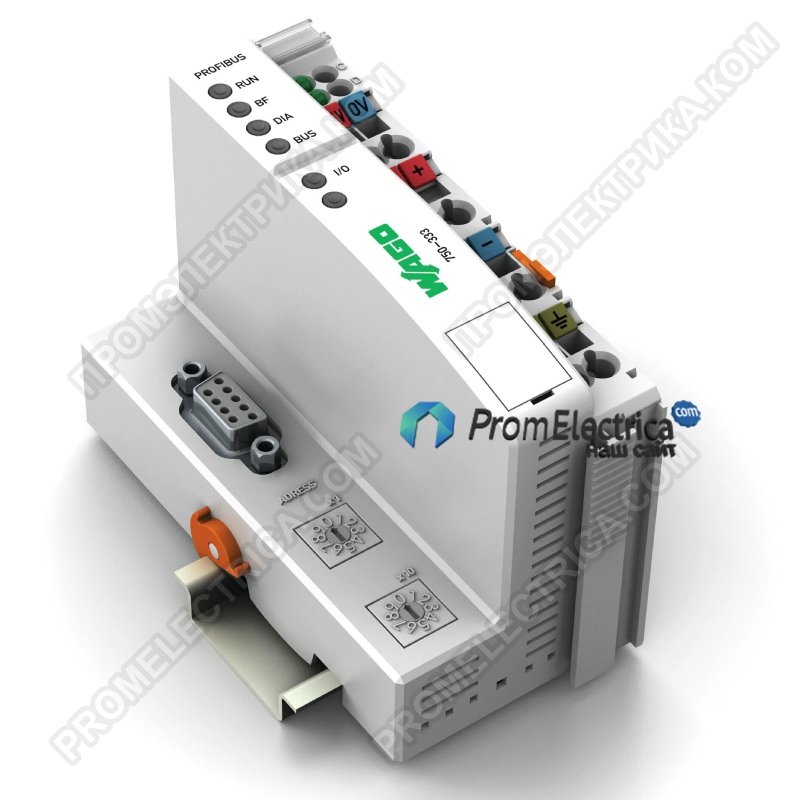

Описание, применение D-32423 Wago
Технические данные
Передача данных PROFIBUS
Количество узлов полевой шины на ведущем устройстве (макс.) 96
Число точек ввода/вывода 6 000
Скорость передачи 9,6 кБод ... 12 МБд
Длина сегмента шины (макс.) 1200 m
Среда передачи Медный кабель согласно EN 50170
Время передачи тип. 1 мс (10 каплеров; каждые 32 дискретных ввода-вывода и 12 Мбод) макс. 3,3 мс
Количество модулей на узел (макс.) 63
Вход и выход (полевая шина) образа процесса (макс.) 244 байта / 244 байта
Питащее напряжение (система) 24 VПост. ток (-25 ... +30 %); посредством разъёмного соединителя (соединение CAGE CLAMP®)
Потребляемая электроэнергия (5 В напряжения системы) 200 мА
Общий ток (питание системы) 1 800 мА
Питающее напряжение (на полевом уровне) 24 VПост. ток (-25 ... +30 %); через силовые контакты
Входной ток (тип) при номинальной нагрузке (24 В) 500 мА
Эффективность источника питания (тип.) при номинальной нагрузке (24 В) 87%
Изоляция 500 В система/полевой уровень
Количество исходящих силовых контактов 3
Допустимая токовая нагрузка (силовые контакты) 10 А
Стандарт ЕН 50170
Данные соединения
Геометрические данные
Ширина 50,5 мм / 1,988 дюйма
Высота 100 мм / 3,937 дюйма
Глубина 71,1 мм / 2,799 дюйма
Глубина от верхнего края DIN-рейки 63,9 мм / 2,516 дюйма
Механические данные
Тип монтажа DIN-рейка -35 мм
Данные о материалах
Цвет светло-серые
Материал корпуса Поликарбонат, полиамид 6.6
Пожарная нагрузка 2988 МДж
Вес 183,1 г
Маркировка соответствия ЭТО
требования к окружающей среде
Температура окружающей среды (работа) 0 ... +55 °С
Температура окружающей среды (хранение) -25...+85 °С
Тип защиты IP20
Степень загрязнения (5) 2 согласно МЭК 61131-2
Рабочая высота 0 ... 2000 м
Монтажное положение горизонтальн. (в стоячем или лежачем положении); вертикальн.
Относительная влажность воздуха (без конденсации) 95%
Виброустойчивость 4 g согласно МЭК 60068-2-6
Устойчивость к ударным нагрузкам 15 g согласно МЭК 60068-2-27
ЭМС, помехоустойчивость согласно EN 61000-6-2, применения на море
ЭМС, излучение помех согласно EN 61000-6-4, применения на море
Устойчивость к воздействию загрязняющих веществ согласно МЭК 60068-2-42 и МЭК 60068-2-43
Допустимая концентрация загрязняющего вещества H2S при относительной влажности 75 % 10 частей на миллион
Допустимая концентрация загрязняющего вещества SO2 при относительной влажности 75 % 25 частей на миллион
