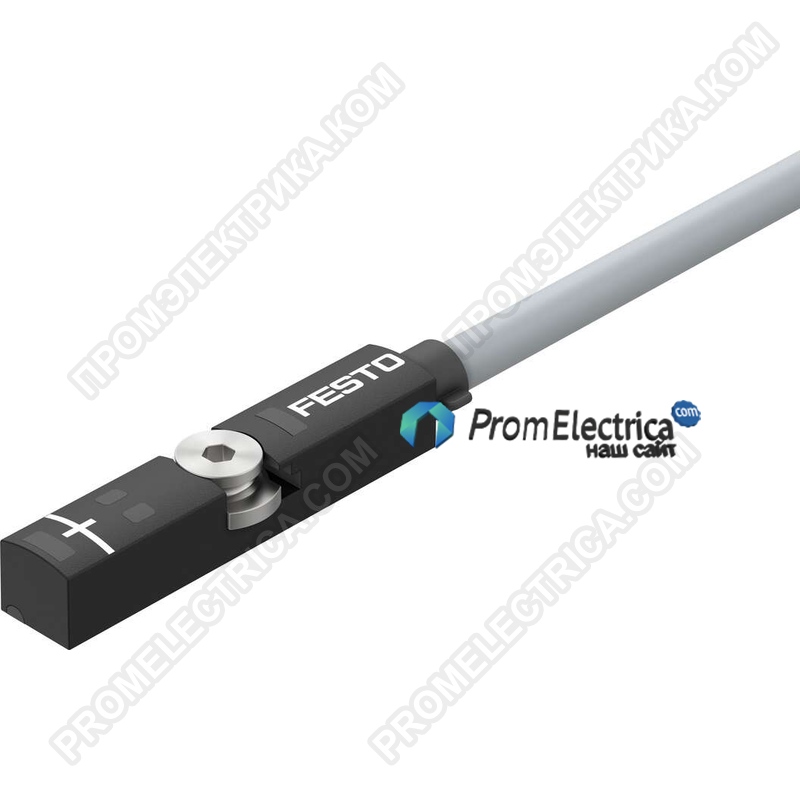

Описание, применение SMT-8M-A-ZS-24V-E-0.1-M12 USA / EUROPE
Сертификация
Знак соответствия требованиям RCM
Знак соответствия требованиям RCM
c UL us — внесен в список (OL)
Маркировка СЕ (см. декларацию о соответствии)
Согласно директиве ЕС по электромагнитной совместимости согласно директиве
Согласно директиве ЕС по электромагнитной совместимости согласно директиве
ЕС по взрывозащите (ATEX)
согласно директиве ЕС RoHS
КС символы
КС ЭМС
КС ЭМС
Предотвращение взрыва и защита
Зона 2 (ATEX)
Зона 2 (ATEX)
Зона 22 (ATEX)
Газ категории ATEX II 3G
Тип взрывозащиты для газа
Ex nA IIC T4 X Gc
Ex nA IIC T4 X Gc
Категория ATEX для пыли II 3D
Тип защиты (воспламенения) от пыли
Ex tc IIIC T120°CX Dc IP65
Ex tc IIIC T120°CX Dc IP65
Взрывоопасная температура окружающей среды
-40°C <= Ta <= +70°C
-40°C <= Ta <= +70°C
Примечание по материалам
Не содержит меди и ПТФЭ Соответствует требованиям Директивы об ограничении использования опасных веществ (RoHS )
Не содержит меди и ПТФЭ Соответствует требованиям Директивы об ограничении использования опасных веществ (RoHS )
Не содержит галогенов
Измеряемая величина
Позиция
Позиция
Принцип измерения
Магниторезистивный
Магниторезистивный
Температура окружающей среды -40 °С ... 85 °С
Точность повторения 0,2 мм
Коммутационный выход
NPN
NPN
PNP
Переключаемый PNP/NPN
Бесконтактный, 2-проводной
Функция переключающего элемента
Н/З контакт
Н/З контакт
Н/З контакт/Н/О контакт переключаемый
Н/О контакт
Вовремя ≤ 1,3 мс
Время выключения ≤ 1,4 мс
Максимум. частота переключения 180 Гц
Максимум. выходной ток 100 мА
Максимум. выходной ток в монтажных комплектах 100 мА
Максимум. коммутационная способность постоянного тока 1,9 Вт ... 2,8 Вт
Максимум. коммутационная способность постоянного тока в монтажных комплектах 1,2 Вт ... 2,8 Вт
Падение напряжения < 6 В
Защита от короткого замыкания да
Защита от перегрузки
Доступный
Доступный
Номинальное рабочее напряжение постоянного тока 24 В
Диапазон рабочего напряжения постоянного тока 5 В ... 30 В
Защита от обратной полярности
для всех электрических соединений
для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель
Кабель
Кабель с вилкой
Электрическое подключение 1, технология подключения
M12x1 A-кодировка согласно EN 61076-2-101
M12x1 A-кодировка согласно EN 61076-2-101
M8x1 A-кодировка согласно EN 61076-2-104
Открытый конец
Электрическое соединение 1, количество контактов/проводов 4
Электрическое подключение 1, тип монтажа
Винтовой замок
Винтовой замок
Электрическое подключение для входа 1, схема подключения
00991155
00991155
00991976
00992826
00995573
00997357
Ориентация выходного соединения
Продольный
Продольный
Условия испытаний соединительного кабеля
Прочность на изгиб: в соответствии со стандартом Festo
Прочность на изгиб: в соответствии со стандартом Festo
Условия испытаний по запросу
Кабельная цепь: 5 миллионов циклов, радиус изгиба 28 мм
Сопротивление скручиванию: > 300 000 циклов, ±270°/0,1 м
Длинна кабеля 0,1 м ... 30 м
Характеристики кабеля
Пригодность для энергетических цепей/роботов
Пригодность для энергетических цепей/роботов
Цвет оболочки кабеля серый
Материал оболочки кабеля
ТПЭ-У(ПУ)
ТПЭ-У(ПУ)
Тип крепления
Плотно прикручен
Плотно прикручен
Может быть вставлен в паз сверху
Максимум. Момент затяжки 0,6 Нм
Монтажное положение Любой
Цвет корпуса Чернить
Материал корпуса
Латунь, никелированная
Латунь, никелированная
, армированная полиамидом
Высоколегированная нержавеющая сталь
Индикация состояния переключения
желтый
желтый
светодиод желтый светодиод (для PNP)/белый светодиод (для NPN)
Индикация резерва функции
светодиод оранжевый
светодиод оранжевый
Температура окружающей среды при гибкой прокладке кабеля -20 °С ... 85 °С
Степень защиты
IP65
IP65
IP68
IP69K
