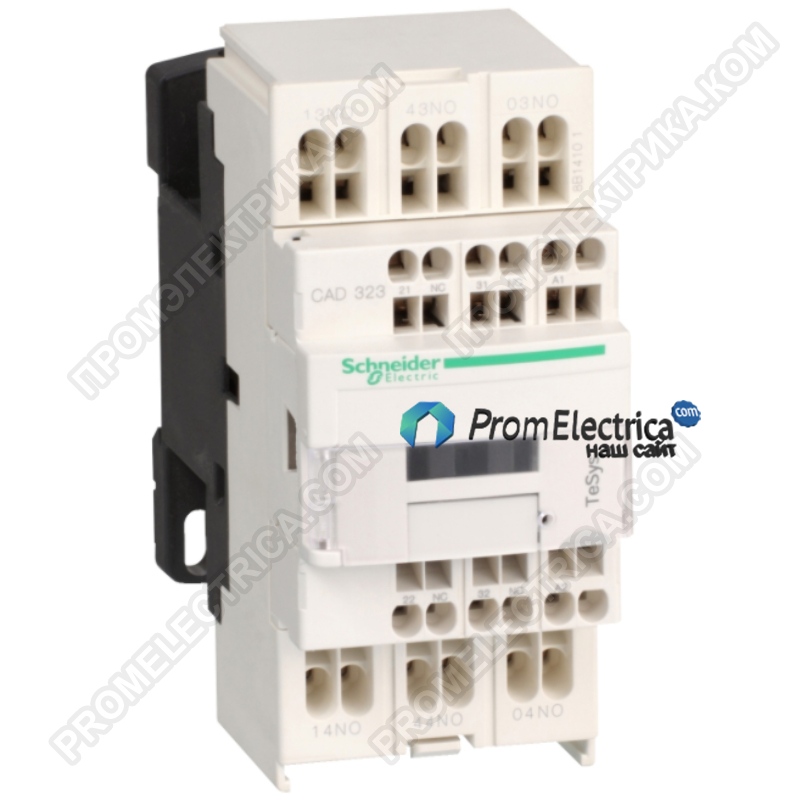

Описание, применение CAD323M7 Schneider Electric
Серия TeSys
Наименование продукта TeSys CAD
Тип продукта Реле управления
Краткое название устройства CAD
Применение контактора
Цепь управления
Дополнительные характеристики
Категория применения
DC-13
AC-14
AC-15
Конфигурация главных контактов 3 Н.О. + 2 Н.З.
[Ue] номинальное рабочее напряжение
<= 690 V переменный ток 25...400 Hz
Тип цепи управления
Переменный ток в 50/60 Гц
напряжение цепи управления
220 В переменный ток 50/60 Гц
[Up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с МЭК 60947
[Ith] условный тепловой ток на открытом воздухе
10 А в <60 °C
Номинальная включающая способность Irms
140 А переменный ток в соответствии с IEC 60947-5-1
250 А постоянный ток в соответствии с IEC 60947-5-1
[Icw] номинальный кратковременно допустимый ток
100 А - 1 с
120 А - 500 мс
140 А - 100 мс
Соответствующий номинал предохранителя
10 А gG в соответствии с IEC 60947-5-1
[Ui] номинальное напряжение изоляции
600 В UL сертифицированный
600 В CSA сертифицированный
690 В в соответствии с IEC 60947-5-1
Способ монтажа
Монтаж на панель
Рейка
Соединения – клеммы
Пружинные зажимы 1 кабель (-и) 1...2,5 мм²гибкий без наконечника
Пружинные зажимы 2 кабель (-и) 1...2,5 мм²гибкий без наконечника
Пружинные зажимы 1 кабель (-и) 1...2,5 мм²жесткий кабель без наконечника
Пружинные зажимы 2 кабель (-и) 1...2,5 мм²жесткий кабель без наконечника
пределы напряжения цепи управления
0,3...0,6 Uc -40...70 °C отпускание переменный ток 50/60 Гц
0,8...1,1 Uc -40...60 °C находится в состоянии работы переменный ток 50 Гц
0,85...1,1 Uc -40...60 °C находится в состоянии работы переменный ток 60 Гц
1...1.1 Uc 60...70 °C находится в состоянии работы переменный ток 50/60 Гц
Время работы
12...22 мс включение катушки замыкание Н.О. контакта
4...12 мс отключение катушки и размыкание Н.О. контакта
4...19 мс отключение катушки и размыкание Н.О. контакта
6...17 мс отключение катушки и замыкание Н.З. контакта
Механическая износостойкость 30 млн. циклов
Максимальная частота коммутации 180 цикл/м
Потребляемая мощность при срабатывании 70 В·А 50 Гц 20 °C)
Потребляемая мощность при удержании, В·А 8 В·А 50 Гц 20 °C)
Минимальное коммутируемое напряжение 17 В
Минимальный коммутируемый ток 5 мА
Время без перекрытия
1,5 мс при подаче напряжения между НЗ и НО контактом
1,5 мс при снятии напряжения между НЗ и НО контактом
Сопротивление изоляции > 10 МОм
Механическая стойкость
Удары реле управления разомкнуто: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Удары реле управления замкнуто: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Вибрации реле управления разомкнуто: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Вибрации реле управления замкнуто: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
высота 99 мм
Ширина 45 мм
Глубина 84 мм
Вес нетто 0,58 кг
Условия эксплуатации
Стандарты
BS 4794
EN 60947-5
IEC 60947-5-1
NF C 63-140
VDE 0660
Сертификаты
UL
CSA
Степень защиты IP
IP2x лицевая панель в соответствии с VDE 0106
Защитное исполнение
TH в соответствии с IEC 60068
Рабочая температура окружающей среды. -40...60 °C
60...70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении -60...80 °C
Рабочая высота 0...3000 м
