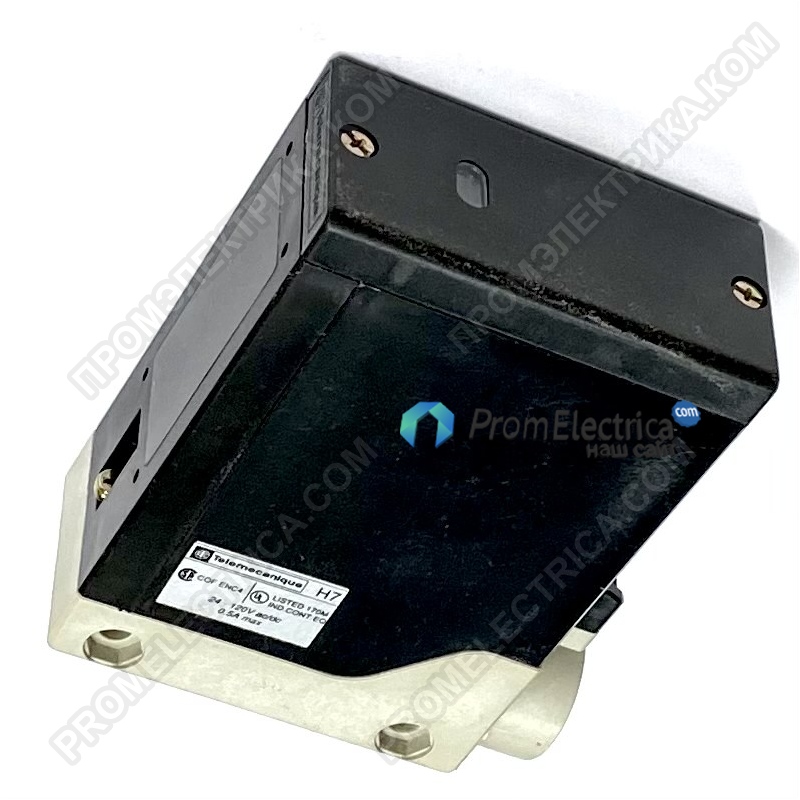

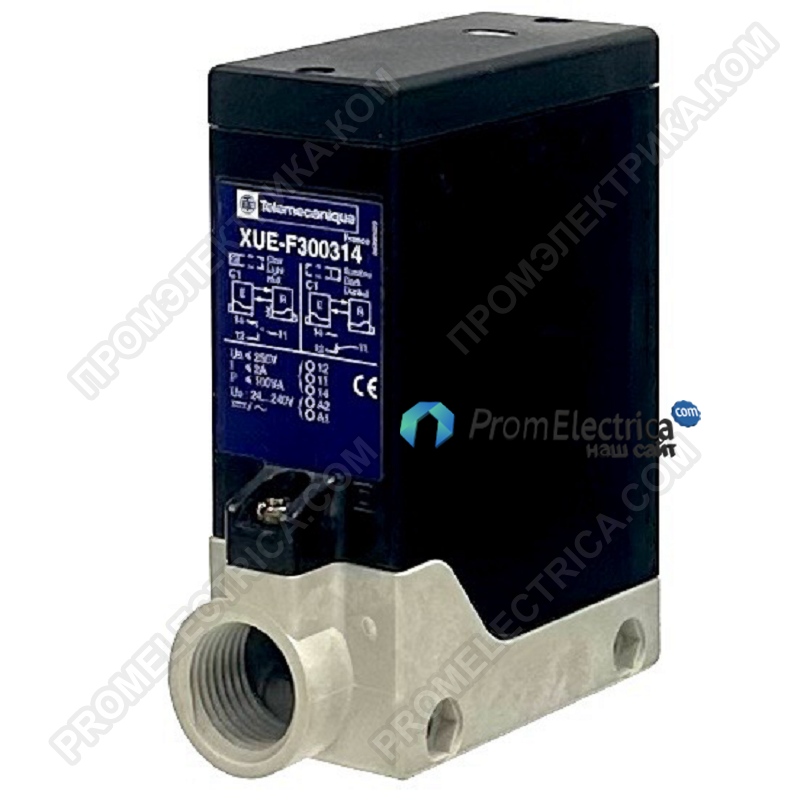

Описание, применение XUEF300314H7 Schneider Electric
Основные характеристики
Серия Telemecanique Photoelectric sensors XU
Название серии Универсальный многорежимный
тип электронного датчика
Фотоэлектрический датчики
наименование датчика XUX
конструкция датчика
Компактный 92 x 71 мм
система обнаружения Многорежимный
Материал Пластик
Тип выходного сигнала
Дискретный
Тип источника питания Пер./пост. ток
способ электромонтажа 5-проводн.
Функция дискретного выхода
1 Н.О. или 1 Н.З. программир.
электрическое соединение
Винтовые зажимы, 1 x 1,5 мм² или 1 x 0,75 мм² с переходником
излучение Инфракрасный рассеянный
Инфракрасный рассеивание, с подавлением фона
Инфракрасный сквозной луч
Красный поляризов. рефлексный
[Sn] номинальная дальность обнаружения
11 м поляризов. рефлексный требуется отражатель XUZC50
40 м сквозной луч требуется передатчик XUX0ARCTT16T
2 м рассеянный
1,3 м рассеивание, с подавлением фона
Дополнительные характеристики
Материал шкафа PBT
материал линзы PMMA
макс. дальность обнаружения
15 м поляризов. рефлексный
3 м рассеянный
60 м сквозной луч
1,3 м рассеивание, с подавлением фона
Тип выхода
Релейных выхода
добавьте на выходе
С выходом аварийной сигнализации, <= 100 мА с защита от перегрузки и короткого замыкания
кабельный ввод
1 ввод под кабельный сальник M16 x 1,5, наружный диаметр кабеля: 7...10 мм
светодиодный индикатор состояния
1 светодиод (зеленый) для питание
1 светодиод (красный) для нестабильность
1 светодиод (желтый) для состояние выхода
номинальное напряжение питания [Us]
24...240 В пер./пост. ток
коммутационная способность, мА
0.5 А (cos ϕ = 0,4 при 250 В для 0,5 млн. циклов с частотой 1 рабочий цикл в секунду)
3 А (cos ϕ = 1 при 250 В для 0,5 млн. циклов с частотой 1 рабочий цикл в секунду)
Частота коммутации <= 20 Hz
maximum voltage drop
<1,5 В (замкнутое состояние)
потребляемая мощность, Вт
2 Вт пер./пост. ток
Диапазон задержки времени
0.02...15 с моностабильн., с задержкой вкл. или откл. (программир.) задержка
maximum delay first up 200 мс
maximum delay response 25 мс
maximum delay recovery 25 мс
установка
Самообучение
электрическая износостойкость
500000 циклы, cos f = 1, производительность <60 цикл/м в 250 В
500000 циклы, cos f = 0,4, производительность <60 цикл/м в 250 В
глубина 77 мм
высота 92 мм
Ширина 31 мм
Вес нетто 0,2 кг
Условия эксплуатации
Сертификаты
UL
CE
CSA
Температура окружающей среды -25...55 °C
Температура окружающей среды при хранении -40...70 °C
Виброустойчивость
7 gn, амплитуда = +/- 1,5 мм (f = 10...55 Гц) в соответствии с IEC 60068-2-6
ударопрочность
30 gn (продолжительность = 11 мс) в соответствии с IEC 60068-2-27
Степень защиты IP
Двойная изоляция IP65 в соответствии с МЭК 60529
Двойная изоляция IP67 в соответствии с МЭК 60529
