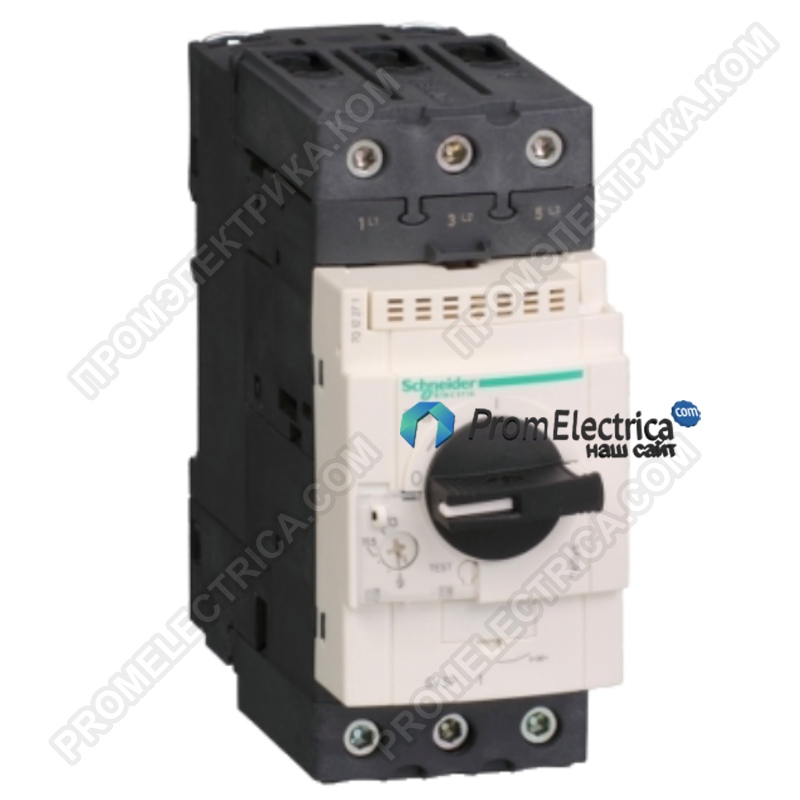

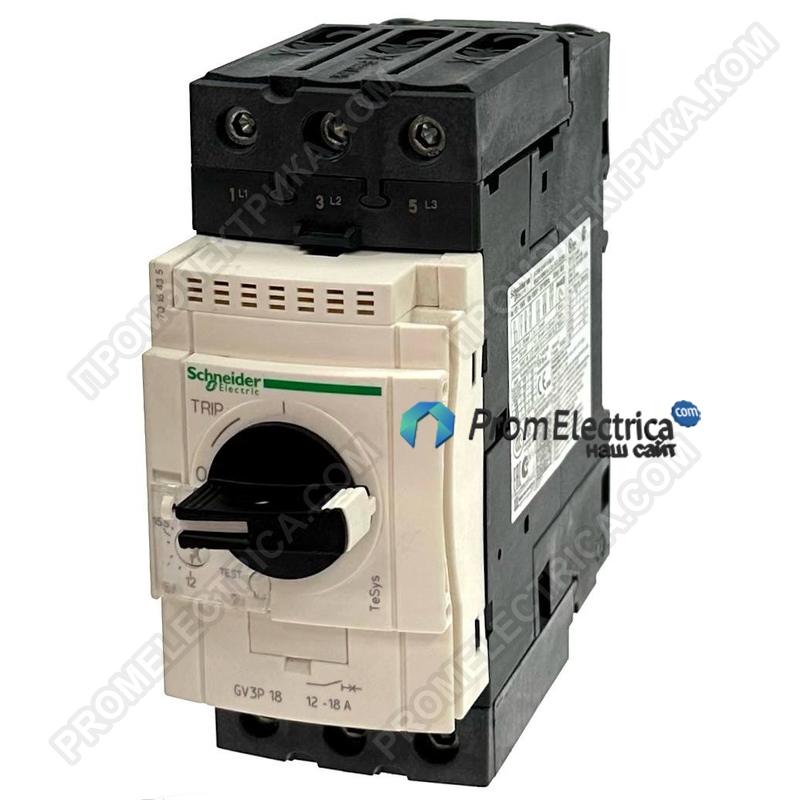

Описание, применение GV3P18 Schneider Electric
Серия TeSys GV3
Серия
TeSys
TeSys Deca
Краткое название устройства GV3P
Наименование продукта
TeSys GV3
TeSys Deca
Тип продукта
Автоматический выключатель
Область применения
Двигатель
Технология расцепителя
Термомагнитный
Дополнительные характеристики
Описание полюсов
3P
Тип сети
Переменный ток
Категория применения
AC-3 в соответствии с IEC 60947-4-1
Категория А в соответствии с IEC 60947-2
Частота сети
50/60 Гц в соответствии с IEC 60947-4-1
способ установки
35 мм симметричная DIN-рейка: закреплены
Панель: привинченный (with 3 x M4 screws)
рабочее положение
Любое положение
Мощность двигателя, кВт
7,5 кВт в 400/415 В переменный ток 50/60 Гц
9 кВт в 500 В переменный ток 50/60 Гц
15 кВт в 690 В переменный ток 50/60 Гц
Отключающая способность
100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 кА Icu в 400/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
50 кА Icu в 440 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
6 кА Icu в 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
12 кА Icu в 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Icu] номинальная предельная наибольшая отключающая способность (на к.з.)
100 % в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % в 440 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % в 400/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
50 % в 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
50 % в 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
Тип управления Поворотная ручка
[In] номинальный ток 18 А
thermal protection adjustment range 12...18 А
Ток срабатывания электромагнитного расцеп 252 А
[Ue] номинальное рабочее напряжение
690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
Номинальное напряжение изоляции
690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ith] условный тепловой ток на открытом воздухе
18 А в соответствии с IEC 60947-4-1
[Up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с IEC 60947-2
Мощность, рассеиваемая одним полюсом 8 Вт
Механическая износостойкость
50000 циклы
Электрическая износостойкость
50000 циклы для AC-3 в 440 В In
Максимальная частота коммутации 25 цикл/ч
Стандартное применение
Непрерывная в соответствии с IEC 60947-4-1
момент затяжки
5 Н·м в соединители EverLink с винтами BTR 25 мм²
8 Н·м в соединители EverLink с винтами BTR 35 мм²
Соответствие требованиям по изоляции
Да в соответствии с IEC 60947-1
Чувствительность к обрыву фазы
Да в соответствии с IEC 60947-4-1
высота
132 мм
Ширина 55 мм
глубина 136 мм
Вес нетто 0,96 кг
Цвет Темно серый
Условия эксплуатации
Стандарты
EN/IEC 60947-2
EN/IEC 60947-4-1
CSA C22.2 No 60947-4-1
UL 60947-4-1
Сертификаты
IECEE CB Scheme
UL
CSA
CCC
EAC
ATEX
BV
LROS (Lloyds register of shipping)
DNV-GL
ABS
UKCA
Защитное исполнение TH
Степень защиты IP
IP20 в соответствии с МЭК 60529
степень защиты IK IK09
Рабочая температура окружающей среды -20...60 °C
Температура окружающей среды при хранении -40...80 °C
Огнестойкость
960 °C в соответствии с IEC 60695-2-1
Рабочая высота
3000 м
