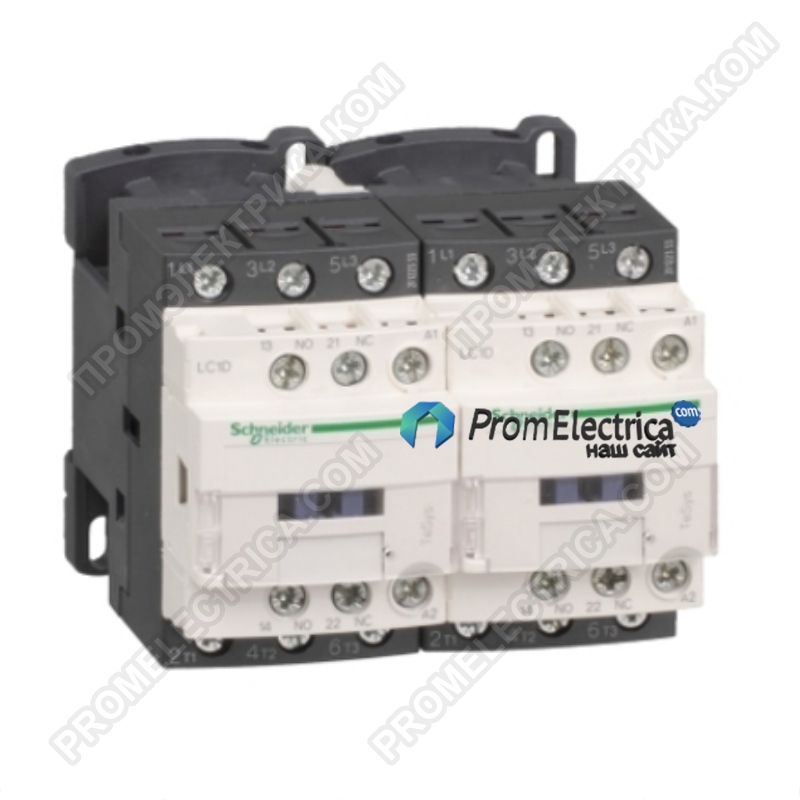

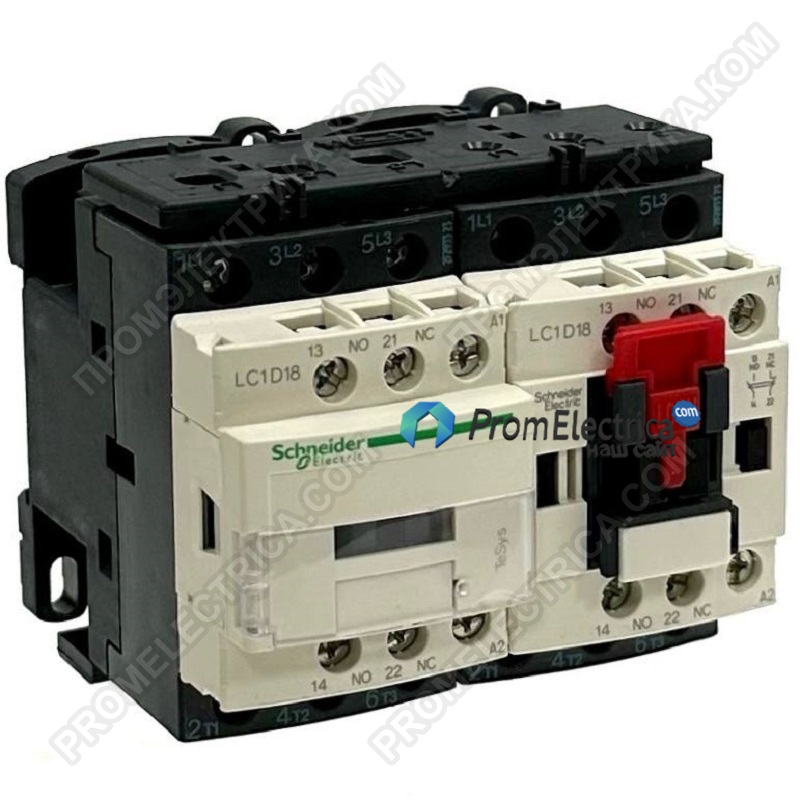

Описание, применение LC2D18M7 Schneider Electric
Серия
TeSys
TeSys Deca
Наименование продукта
TeSys D
TeSys Deca
Тип продукта Реверсивный контактор
Краткое название устройства LC2D
Применение контактора
Управление электродвигателем
Активная нагрузка
Категория применения
AC-1
AC-3
Комплектация изделия
Предварительно собранный с силовой сборной шиной реверсирования
Описание полюсов 3P
power pole contact composition 3 Н.О.
[Ue] номинальное рабочее напряжение
Силовая цепь: <= 690 V переменный ток 25...400 Hz
Силовая цепь: <= 300 В постоянный ток
[Ie] номинальный рабочий ток
18 А 60 °C) в <= 440 В переменный ток AC-3 для Силовая цепь
32 А 60 °C) в <= 440 В переменный ток AC-1 для Силовая цепь
Мощность двигателя, кВт
4 кВт в 220...230 V переменный ток 50 Гц
7,5 кВт в 380...400 V переменный ток 50 Гц
9 кВт в 415...440 V переменный ток 50 Гц
10 кВт в 500 В переменный ток 50 Гц
10 кВт в 660...690 В переменный ток 50 Гц
motor power HP (UL / CSA)
1 лс в 115 V переменный ток 60 Гц для 1 фаза электродвигатели
3 лс в 230/240 V переменный ток 60 Гц для 1 фаза электродвигатели
5 лс в 200/208 V переменный ток 60 Гц для 3 фазы электродвигатели
5 лс в 230/240 V переменный ток 60 Гц для 3 фазы электродвигатели
10 лс в 460/480 V переменный ток 60 Гц для 3 фазы электродвигатели
15 лс в 575/600 V переменный ток 60 Гц для 3 фазы электродвигатели
Тип цепи управления
Пер. ток в 50/60 Гц
Напряжение цепи управления
220 В переменный ток 50/60 Гц
Вспомогательные контакты 1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряжения III
[Ith] условный тепловой ток на открытом воздухе
10 А в <60 °C для цепь сигнализации
32 А в <60 °C для Силовая цепь
Номинальная включающая способность Irms
140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
300 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность
300 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток
40 А в <40 °C - 10 мин для Силовая цепь
84 А в <40 °C - 1 мин для Силовая цепь
145 А в <40 °C - 10 с для Силовая цепь
240 А в <40 °C - 1 с для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации
Соответствующий номинал предохранителя
10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
50 А gG в <= 690 V координация тип 1 для Силовая цепь
35 А gG в <= 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление
2,5 мОм - Ith 32 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляции
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный
Электрическая износостойкость
1,65 млн. циклов 18 А AC-3 при Ue <= 440 В
1 млн. циклов 32 А AC-1 при Ue <= 440 В
Мощность, рассеиваемая одним полюсом
0,8 Вт AC-3
2,5 Вт AC-1
Front cover С
Тип блокировки
Механический
Монтажная опора
Монтаж на панель
Рейка
Стандарты
CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
Сертификаты
DNV
CSA
CCC
UL
GL
LROS (Lloyds register of shipping)
BV
RINA
ГОСТ
UKCA
Соединения – клеммы
Цепь управления: винтовой зажим 1 кабель (-и) 1...4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1...4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1...4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1...2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1...4 мм²жесткий кабель
Цепь управления: винтовой зажим 2 кабель (-и) 1...4 мм²жесткий кабель
Силовая цепь: винтовой зажим 1 кабель (-и) 1,5...6 мм²гибкий без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1,5...6 мм²гибкий без наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 1...6 мм²гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 2 кабель (-и) 1...4 мм²гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель (-и) 1,5...6 мм²жесткий кабель
Силовая цепь: винтовой зажим 2 кабель (-и) 1,5...6 мм²жесткий кабель
Момент затяжки
Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Время работы
12...22 мс включение
4...19 мс отключение
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость 15 млн. циклов
Максимальная частота коммутации 3600 цикл/ч в <60 °C
Дополнительные характеристики
Технология использования катушек
Без встроенного модуля защиты от перегрузок
пределы напряжения цепи управления
0,3...0,6 Uc -40...70 °C отпускание переменный ток 50/60 Гц
0,8...1,1 Uc -40...60 °C находится в состоянии работы переменный ток 50 Гц
0,85...1,1 Uc -40...60 °C находится в состоянии работы переменный ток 60 Гц
1...1.1 Uc 60...70 °C находится в состоянии работы переменный ток 50/60 Гц
Потребляемая мощность при срабатывании
70 ВА 60 Гц 0,75 20 °C)
70 ВА 50 Гц 0,75 20 °C)
Потребляемая мощность при удержании, В·А
7,5 ВА 60 Гц 0,3 20 °C) 7 ВА 50 Гц 0,3 20 °C)
Теплоотдача 2...3 Вт в 50/60 Гц
Тип вспом. контактов
Тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации 25...400 Гц
Минимальный коммутируемый ток
5 мА для цепь сигнализации
Минимальное коммутируемое напряжение
17 В для цепь сигнализации
Время без перекрытия
1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции > 10 МОм для цепь сигнализации
Условия эксплуатации
Степень защиты IP
IP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнение
TH в соответствии с МЭК 60068-2-30
Степень загрязнения 3
Рабочая температура окружающей среды -40...60 °C
60...70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении -60...80 °C
Рабочая высота 0...3000 м
Огнестойкость 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 в соответствии с UL 94
Механическая стойкость
Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
Удары контактор разомкнут: 10 gn в течение 11 мс
Удары контактор замкнут: 15 g (ном.) в течение 11 мс
высота 77 мм
Ширина 90 мм
глубина 86 мм
Вес нетто 0,707 кг
