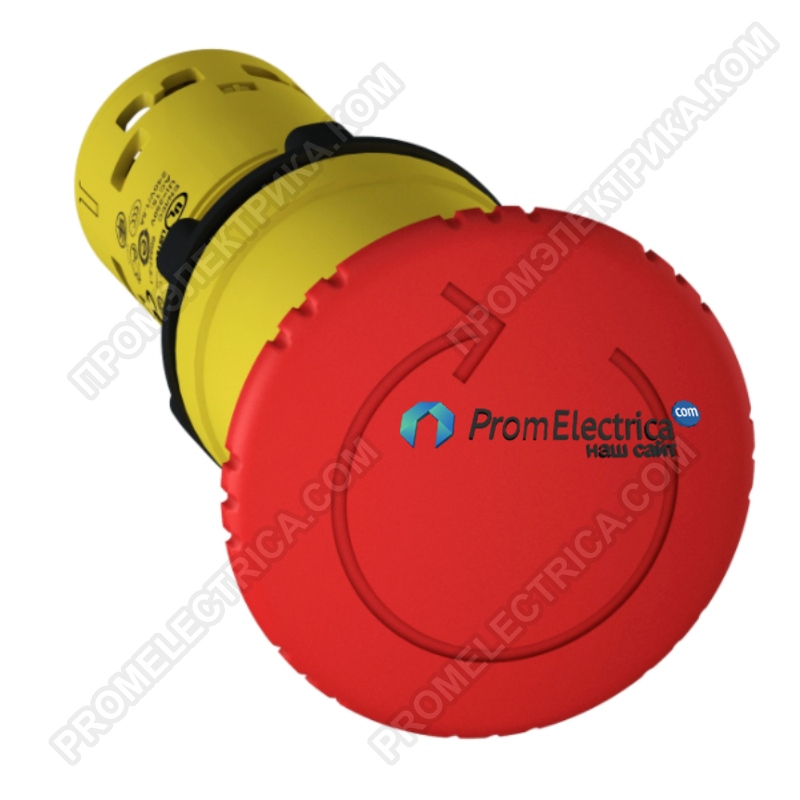

Описание, применение XB7NS8445
Серия Harmony XB7
Тип продукта Кнопка аварйиного останова
Краткое название устройства XB7
монтажный диаметр 22 мм
форма головки сигнального блока Круглая
тип рукоятки с фиксацией
Сброс
Возврат с поворотом
параметры управляющего устройства
Красный грибовидная головка Ø 40 мм, без маркировки
Тип контактов 1 Н.О. + 1 Н.З.
соединения – клеммы
Винтовой зажим, <= 2 x 1,5 мм² С кабельным наконечником в соответствии с EN/МЭК 60947-1
Винтовой зажим, 1 x 0,.34...2 x 2,5 мм² Без наконечника в соответствии с EN/МЭК 60947-1
Комплектация изделия
Моноблочный продукт
Дополнительные характеристики
общая ширина CAD 40 мм
общая высота CAD 40 мм
общая высота CAD 72 мм
Описание зажимов ISO n°1
(13-14)NO
(21-22)NC
Вес нетто 0,035 кг
монтаж устройства
Крепежное отверстие - диаметр: 22,5 мм 22,3 +0,4/0 в соответствии с EN/МЭК 60947-1
фикс. центр.
>= 30 x 40 mm (Панель поддержки) металл - толщина: 1...6 мм
>= 30 x 40 mm (Панель поддержки) пластик - толщина: 2...6 мм
способ установки Крепежная гайка под головкой: 2...2,4 Н-м
Работа контактов Мгновенное действие
использование контактов
Стандарт прямое размыкание
С в соответствии с EN/МЭК 60947-5-1 приложение К
Механическая износостойкость 100000 циклы
момент затяжки 0,8...1,2 Н-м в соответствии с EN 60947-1
форма головки винта
Пересечение совместим с JIS No 1 отвертка
Пересечение совместим с Philips No 1 отвертка
Пересечение совместим с Pozidriv No 1 отвертка
Перфорированный совместим с Ø 4 мм отвертка
Перфорированный совместим с Ø 5.5 мм отвертка
защита от короткого замыкания
4 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
[Ui] номинальное напряжение изоляции
250 В (степень загрязнения 3) в соответствии с EN/МЭК 60947-1
[Up] номинальное импульсное выдерживаемое на
4 кВ в соответствии с EN/МЭК 60947-1
[Ie] номинальный рабочий ток
0,1 А в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1
0,22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1
0,75 А в 240 В, AC-15, C300 в соответствии с EN/IEC 60947-5-1
1,5 А в 120 В AC 50/60Hz, AC-15, C300 в соответствии с EN/IEC 60947-5-1
электрическая износостойкость
1000000 циклы, DC-13, 0,3 А в 24 В, производительность <216000 цикл/м, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, AC-15, 0,03 А в 230 В, производительность <216000 цикл/м, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, AC-15, 0,09 А в 240 В, производительность <108000 цикл/м, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
электрическая надежность МЭК 60947-5-4
Λ < 5 x 10exp(-7) в 17 В и 5 мА в соответствии с IEC 60947-5-4
Условия эксплуатации
Защитное исполнение TH
Температура окружающей среды при хранении -40...70 °C
Температура окружающей среды -25...70 °C
класс защиты от поражения электр. током
Класс II в соответствии с IEC 60536
Степень защиты IP
IP20 в соответствии с МЭК 60529 (задняя панель)
IP65 в соответствии с МЭК 60529 (Лицевая панель)
степень защиты NEMA
NEMA 12 в соответствии с UL 50
NEMA 3 в соответствии с UL 50
Стандарты
EN/IEC 60947-5-5
UL 508
EN/МЭК 60947-1
EN/IEC 60947-5-1
CSA C22.2 № 14
IEC 60364-5-53
EN/IEC 60204-1
EN/ISO 13850
Сертификаты
ГОСТ
CCC
Виброустойчивость
5 gn (частота= 2...500 Гц) в соответствии с IEC 60068-2-6
ударопрочность
15 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
