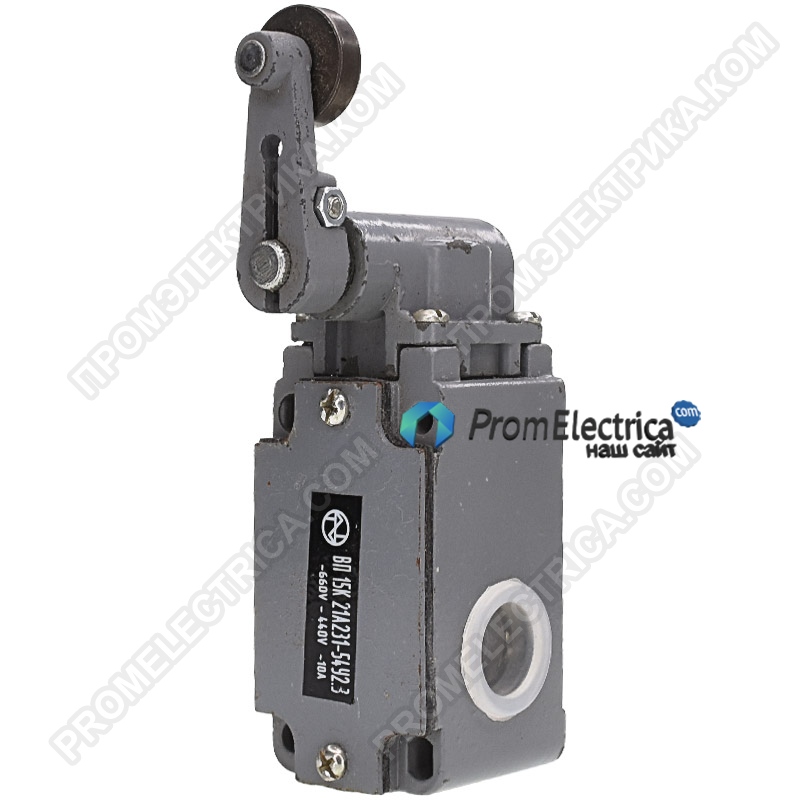

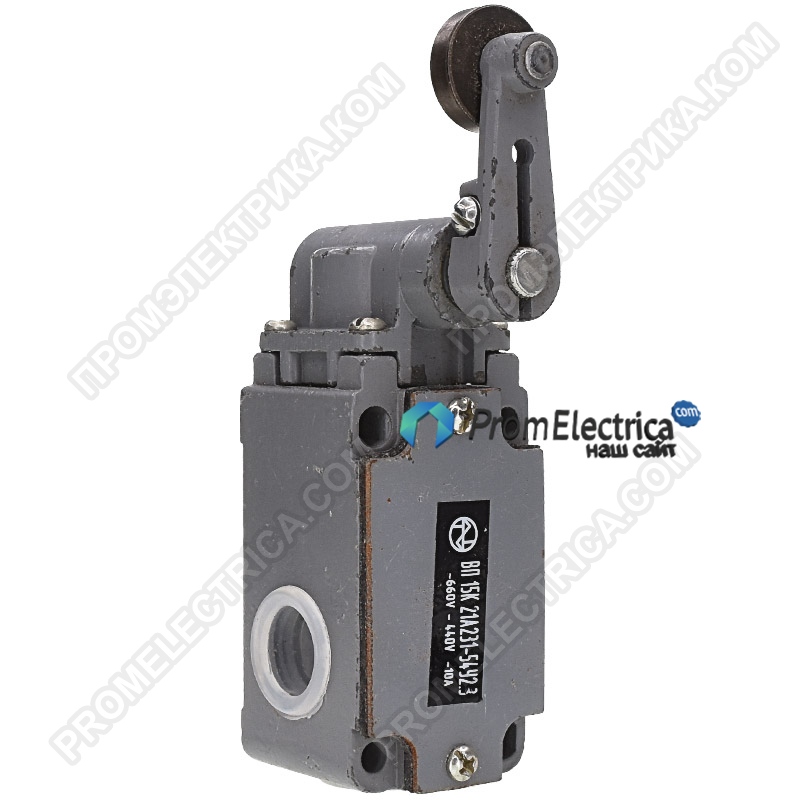

Описание, применение ВП15К21Б-231-54У2.3 СССР выпуск 80-91-18 гг РФ
Выключатели путевые серии ВП15К предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ ВП15К21ХХХ1-54Х2.Х:
ВП - выключатель путевой; 15 - номер серии; К - индекс модернизации; 21 - номинальный ток: 10 А; Х - группа коммутационной износостойкости: для выключателей полумгновенного действия: А - 2,5 иклов; Б - 1 иклов; В - 0,25 иклов; для выключателей прямого действия: А - 4 иклов; Б - 2 иклов; В - 0,04 иклов; Х - число полюсов: 1 - 1 полюс; 2 - 2 полюса; Х - конструктивное исполнение привода: 1 - толкатель; 2 -толкатель с роликом; 3 - рычаг с роликом (селективный привод); 6 - рычаг, регулируемый по длине; 9 - рычаг с роликом, регулируемый по длине; 1 - способ крепления и ввод проводников: базовое крепление резьбовой неуплотненный ввод (один или три ввода); 54 - степень защиты по ГОСТ 14254 96: IР54; Х2 - климатическое исполнение (У, ХЛ, Т) и категория размещения (2) по ГОСТ 15150 69; Х - число замыкающих или размыкающих контактов: выключателей полумгновенного действия: 1 - 1 замыкающий; 2 - 1 размыкающий; 3 - 1 замыкающий + 1 размыкающий; выключателей прямого действия: 6 - 1 замыкающий; 7 - 1 размыкающий; 8 -1 замыкающий + 1 размыкающий.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69.
Высота над уровнем моря не более 4300 м.
Нижнее значение температуры окружающего воздуха для выключателей с приводными элементами: толкатель и толкатель с роликом - минус 10С, для остальных выключателей: исполнения У - минус 40С, исполнения ХЛ - минус 60С.
Верхнее значение температуры окружающего воздуха 70С.
Окружающая среда невзрывоопасная, не насыщенная токопроводящей пылью, не содержащая агрессивных и химически активных газов и паров, способных разрушить покрытие металлов и изоляцию.
Группа механического исполнения М9 по ГОСТ 17516.1 90.
Рабочее положение выключателей в пространстве любое.
Требования техники безопасности по ГОСТ 12.2.007.6-93 и ГОСТ 12.2.009-80.
Выключатели соответствуют требованиям ТУ У3.12-00216875-019 96.
Нормативно-технический документ (ТУ) ТУ У3.12-00216875-019-96
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение, В: переменного тока частотой 50 и 60 Гц 660 постоянного тока 440 Номинальный ток, А 10
Выключатели групп А и Б надежно коммутируют при работе в цепях с током 0,05 А при напряжении 24 В и 0,2 А при напряжении 12 В (минимальная нагрузка).
Выключатели группы В надежно коммутируют при работе в цепях с током 0,2 А при напряжении 110 В (минимальная нагрузка).
