Phoenix Contact 2744403

2744403 SUBCON-PLUS-PROFIB/PG Шинный штекер D-SUB, 9-полюсный, штыревой, кабельный ввод под углом 35°, PROFIBUS DP до 12 Мбит/с с гнездом Pg-D-SUB

Стоимость и наличие уточняйте у менеджера

Цена:

уточнитьбез НДС

– +

Ежедневная бесплатная доставка до ТК "Деловые Линии"

Обновление цены: 03.07.2021г.

И: 00000028540 О: 00000000000

Возможные аналоги

2744403 SUBCON-PLUS-PROFIB/PG Шинный штекер D-SUB, 9-полюсный, штыревой, кабельный ввод под углом 35°, PROFIBUS DP до 12 Мбит/с с гнездом Pg-D-SUB

Не смогли найти, или требуется подобрать аналог из наличия — пришлите заявку

Я согласен на обработку персональных данных

Прикрепив реквизиты, вы получите счет-договор, который сможете оплатить сразу, что сэкономит ваше время.

Аналоги подбираются исключительно по заявке на электронную почту.

Описание, применение 2744403 Phoenix Contact

Разъем D-SUB, 9-конт., Вилка, кабельный ввод <35 °, шинная система: PROFIBUS DP до 12 Мбит / с с разъемом Pg D-SUB для подключения устройства программирования, согласующий резистор можно включить с помощью ползункового переключателя, назначение контактов: 3, 5, 6, 8; клеммы с пружинными зажимами

Максимум. диаметр кабеля 8,4 мм
Мин. диаметр кабеля 7,6 мм
Ширина 16 мм
Высота 49,5 мм
Длина 60 мм
Условия окружающей среды
Температура окружающей среды (работа) -20 ° С ... 75 ° С
Температура окружающей среды (хранение / транспортировка) -25 ° С ... 80 ° С
Высота ≤ 5000 м (ограничения см. В декларации производителя для работы на высоте)
Общий
Номинальное напряжение U N 5 В
Номинальный ток I N 100 мА
Автобусная система PROFIBUS DP
Сигнал PROFIBUS
Циклы ввода / вывода > 200
Крепежные винты SUBCON 4-40 UNC
Момент затяжки 0,4 Нм
Материал корпуса АБС, с металлическим покрытием
Назначение пина 3, 5, 6, 8
MTTF 6706 лет (стандарт SN 29500, температура 25 ° C, рабочий цикл 21%)
1817 лет (стандарт SN 29500, температура 40 ° C, рабочий цикл 34,25%)
155 лет (стандарт SN 29500, температура 40 ° C, рабочий цикл 100%)
Данные подключения
Связь Подключение D-SUB
Количество позиций 9
Способ подключения Разъем D-SUB
Согласующий резистор 390 Ом
220 Ом
390 Ом (возможно внешнее подключение)
Связь Подключение к печатной плате
Способ подключения Пружинное соединение
Сечение жесткого проводника мин. 0,14 мм²
Сечение жесткого проводника макс. 1,5 мм²
Сечение проводника AWG мин. 26 год
Сечение проводника AWG макс. 16

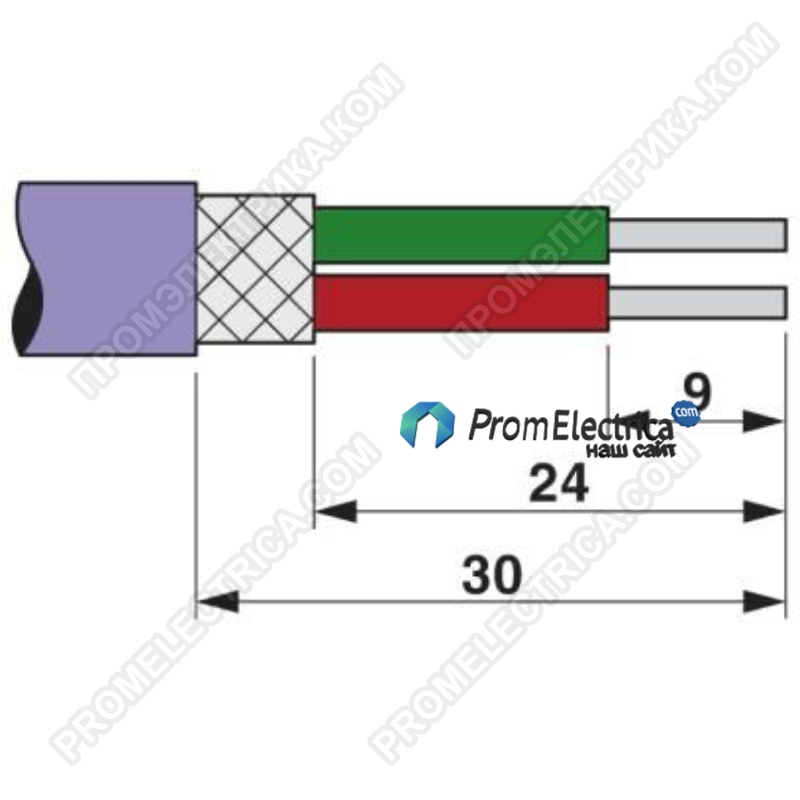

Длина зачистки 5 мм
Момент затяжки 0,4 Нм
Соответствие / одобрения
Обозначение EAC
Идентификация EAC
Обозначение ATEX
Идентификация  II 3 G Ex nA IIC T4 Gc X
Дополнительный текст Пожалуйста, следуйте специальным инструкциям по установке в документации!
Обозначение Испытание на коррозионный газ
Идентификация ISA-S71.04-1985 G3 Harsh Group A
Стандарты и правила
Без веществ, которые могут повлиять на нанесение покрытия. согласно P-VW 3.10.7 57 65 0 VW-AUDI-Seat центральный стандарт
Подключение в соотв. со стандартным CUL
Соответствие продукции экологическим требованиям
РЭАЧ СВХЦ Свинец 7439-92-1
RoHS Китая Срок экологически безопасного использования = 50 лет
