Phoenix Contact 2744348

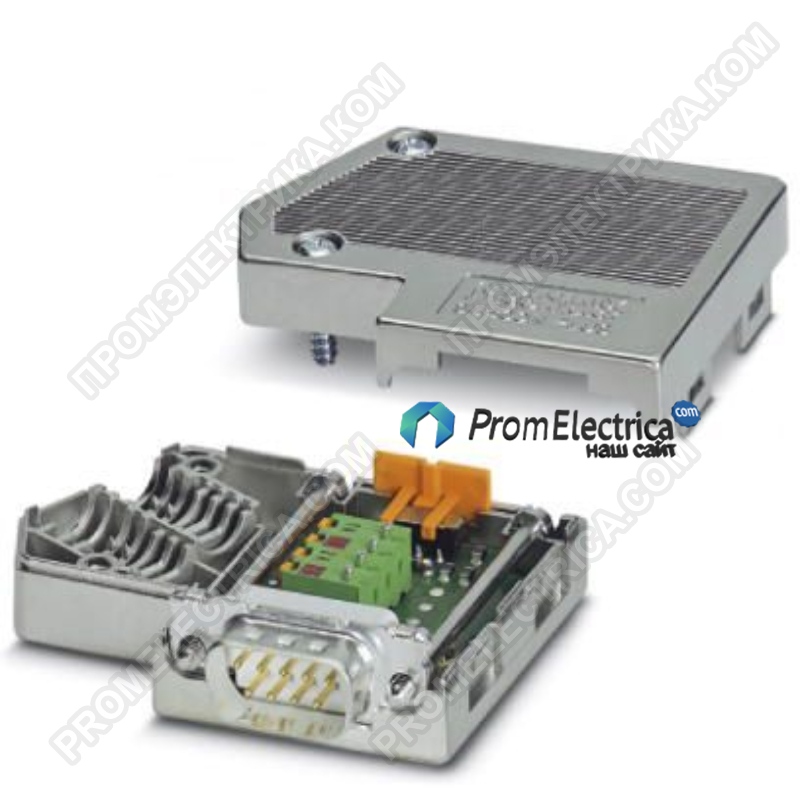

2744348 SUBCON-PLUS-PROFIB Шинный штекер D-SUB, 9-контактный, штыревой, два ввода кабеля под углом 35°, PROFIBUS DP до 12 Мбит/с

Стоимость и наличие уточняйте у менеджера

Цена:

уточнитьбез НДС

– +

Ежедневная бесплатная доставка до ТК "Деловые Линии"

Обновление цены: 03.07.2021г.

И: 00000028529 О: 00000000000

Возможные аналоги

2744348 SUBCON-PLUS-PROFIB Шинный штекер D-SUB, 9-контактный, штыревой, два ввода кабеля под углом 35°, PROFIBUS DP до 12 Мбит/с

Не смогли найти, или требуется подобрать аналог из наличия — пришлите заявку

Я согласен на обработку персональных данных

Прикрепив реквизиты, вы получите счет-договор, который сможете оплатить сразу, что сэкономит ваше время.

Аналоги подбираются исключительно по заявке на электронную почту.

Описание, применение 2744348 Phoenix Contact

Преимущества

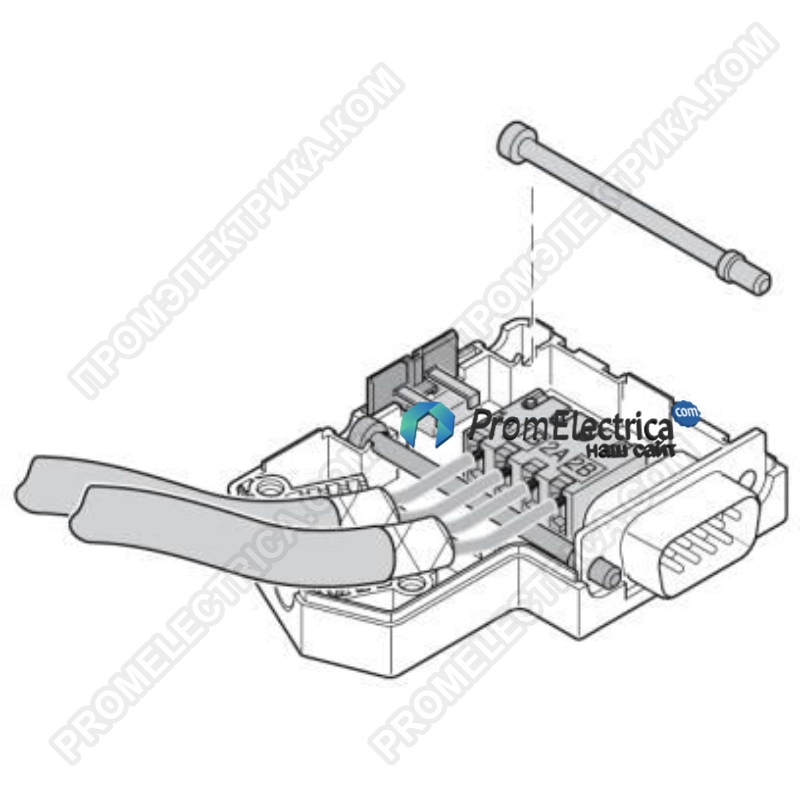

Подходит для всех стандартных кабелей быстрого подключения (Fast Connect) PROFIBUS и шин RS-485
Изменение направления D-SUB при помощи поворотных адаптеров

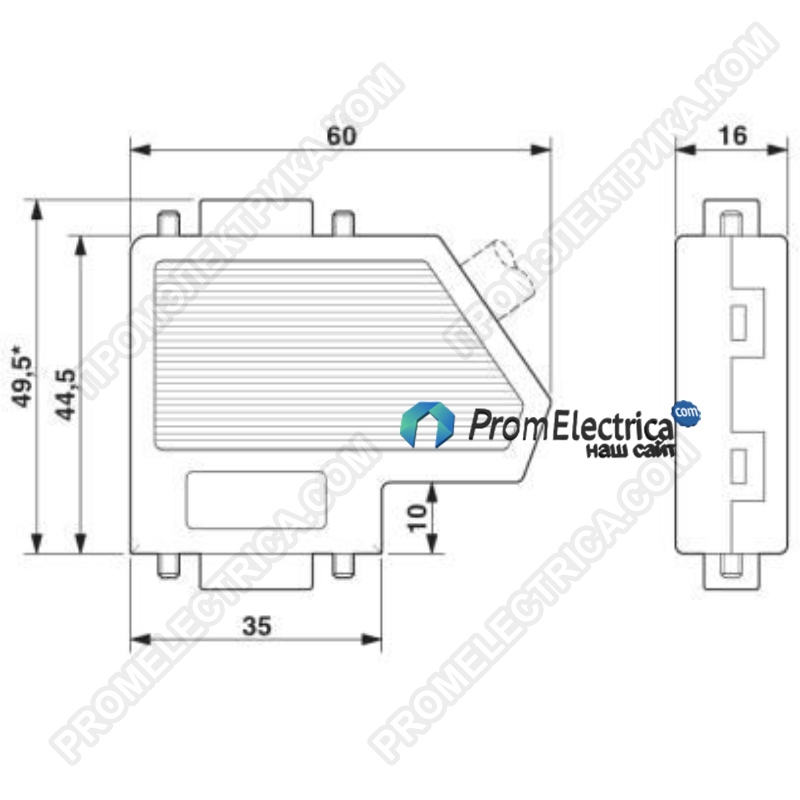

Размеры
Макс. диаметр кабеля 8,4 мм
Мин. диаметр кабеля 7,6 мм
Ширина 16 мм
Высота 49,5 мм
Длина 60 мм
Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 75 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 80 °C
Высота ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте)
Общие сведения
Номинальное напряжение UN 5 В
Номинальный ток IN 100 мА
Шинная система PROFIBUS DP
Сигнал PROFIBUS
Циклы установки > 200
Крепежные винты SUBCON 4-40 UNC
Момент затяжки 0,4 Нм
Материал корпуса ABS, с металлическим покрытием
Расположение выводов 3, 5, 6, 8
MTTF 6706 лет (Стандарт SN 29500, температура 25 °C, рабочий цикл 21 %)
1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 %)
155 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 100 %)
Характеристики клемм
Подключение Штекерная часть разъема D-SUB
Полюсов 9
Тип подключения Вилка D-SUB

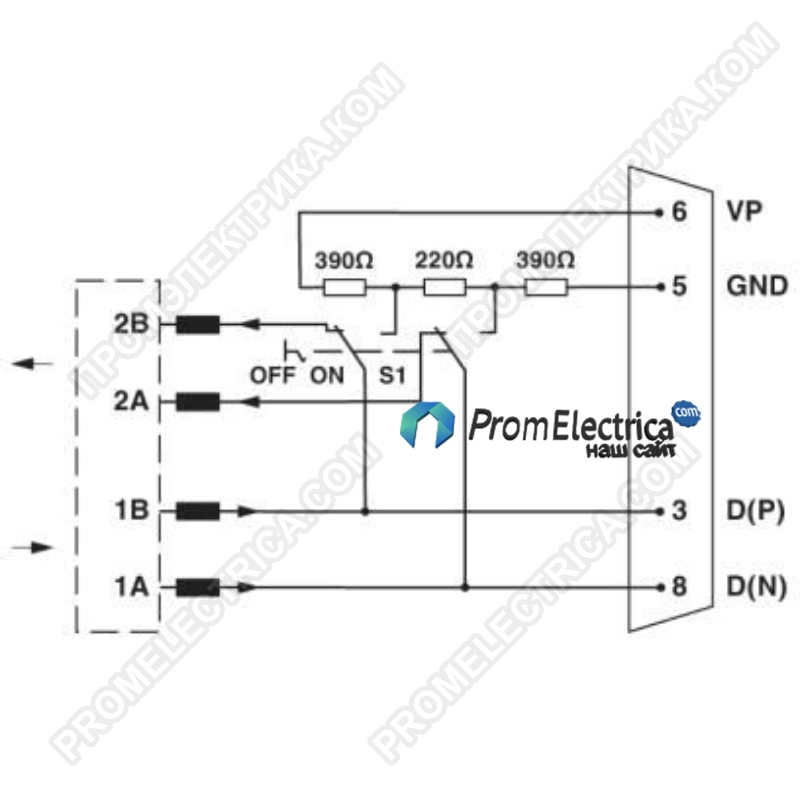

Нагрузочный резистор 390 Ω
220 Ω
390 Ω (подключается снаружи)
Подключение Клеммы для печатного монтажа
Тип подключения Пружинный зажим
Сечение жесткого проводника мин. 0,12 мм²
Сечение жесткого проводника макс. 0,5 мм²
Сечение провода AWG мин. 26
Сечение провода AWG макс. 20

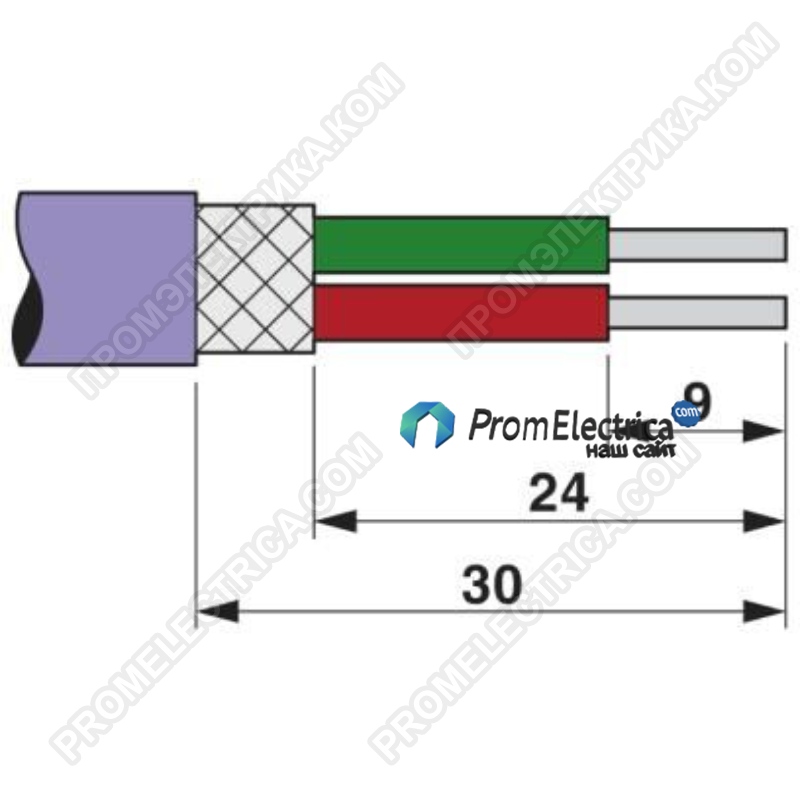

Длина снятия изоляции 5 мм
Момент затяжки 0,4 Нм
Соответствие / сертификаты
Наименование EAC
Маркировка EAC
Наименование ATEX
Маркировка  II 3 G Ex nA IIC T4 Gc X
Дополнительный текст Соблюдать особые указания по монтажу в документации!
Наименование Испытание вредными газами
Маркировка ISA-S71.04-1985 G3 Harsh Group A
Стандарты и предписания
Материалы, не ухудшающие свойств при попадании на них лаков и красок согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0
Подключение согласно стандарту CUL
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
