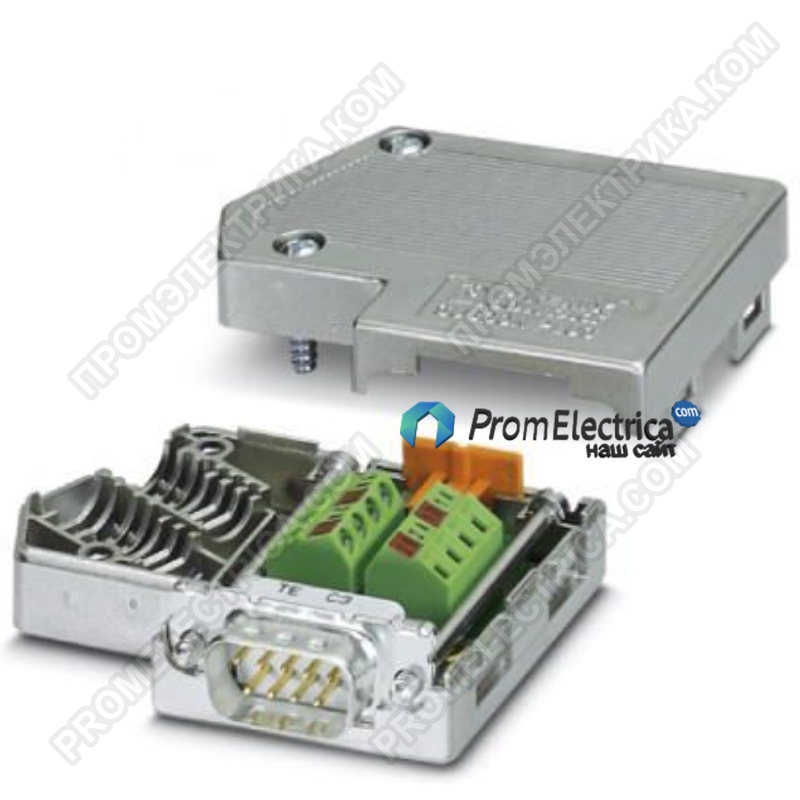

2310808 SUBCON-PLUS-MODBUS/IL/BK Шинный штекер D-SUB (вилка), 9-полюсный с двумя кабельными вводами, расположенными под углом 35°, для устройств сопряжения с

Разъем D-SUB (вилка), 9-полюсный с двумя кабельными вводами, расположенными под углом 35°, шинная система: для устройств сопряжения с шиной Inline Modbus RTU/ASCII (нагрузочные резисторы подключаются ползунковым переключателем), расположение выводов: 3, 5, 6, 8; винтовые клеммы

Преимущества
Изменение направления D-SUB при помощи поворотных адаптеров

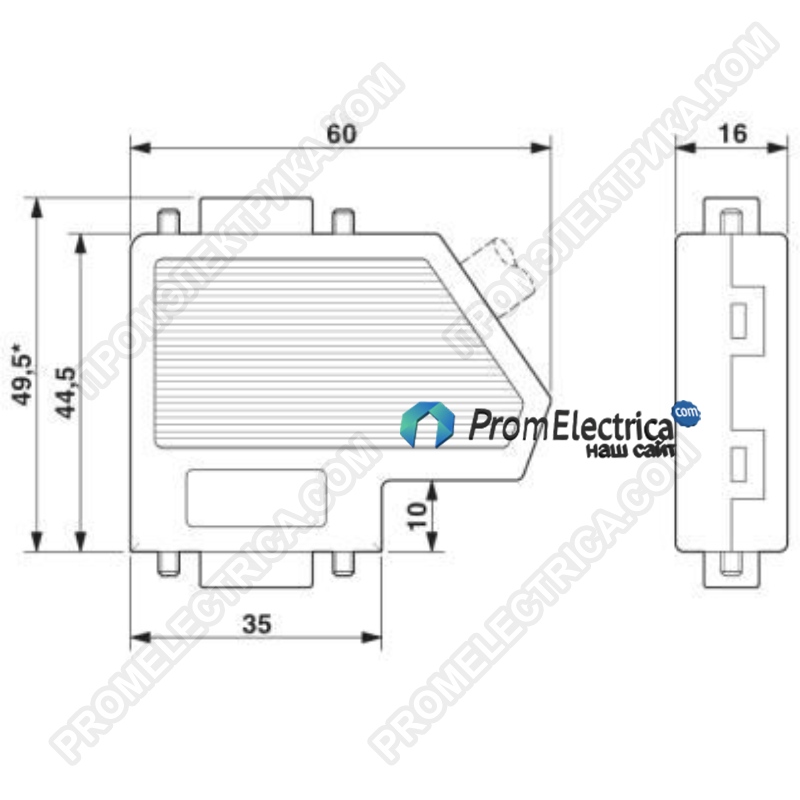

Размеры
Макс. диаметр кабеля 10 мм
Мин. диаметр кабеля 7,6 мм
Ширина 16 мм
Высота 49,5 мм
Длина 60 мм
Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 75 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 80 °C
Высота ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте)
Степень защиты IP40
Общие сведения
Номинальное напряжение UN 5 В
Номинальный ток IN 100 мА
Сигнал Modbus
Циклы установки > 200
Крепежные винты SUBCON 4-40 UNC
Момент затяжки 0,4 Нм
Материал корпуса ABS, с металлическим покрытием
Расположение выводов 3, 5, 6, 8
MTTF 6706 лет (Стандарт SN 29500, температура 25 °C, рабочий цикл 21 %)
1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 %)
155 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 100 %)
Характеристики клемм
Подключение Штекерная часть разъема D-SUB
Полюсов 9
Тип подключения Вилка D-SUB
Нагрузочный резистор 150 Ω (подключается снаружи)
470 Ω (подключается снаружи)
Подключение Клеммы для печатного монтажа
Тип подключения Винтовые зажимы
Сечение гибкого проводника мин. 0,14 мм²
Сечение гибкого проводника макс. 0,5 мм²
Сечение жесткого проводника мин. 0,14 мм²
Сечение жесткого проводника макс. 0,5 мм²
Сечение провода AWG мин. 26
Сечение провода AWG макс. 20
Длина снятия изоляции 5 мм
Момент затяжки 0,4 Нм
Соответствие / сертификаты
Наименование EAC
Маркировка EAC
Наименование Испытание вредными газами
Маркировка ISA-S71.04-1985 G3 Harsh Group A
Стандарты и предписания
Материалы, не ухудшающие свойств при попадании на них лаков и красок согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
