Технические характеристики
Модификации
Потенциометры СП22
Тип однооборотный, линейный
Механическая износостойкость 25 000 циклов
Резистивный элемент металлокерамика
Погрешность ±10 %
Степень защиты IP65
Материал корпуса полиамид
Номинальная мощность 0,5 Вт (70 °C)
Рабочая температура -25...70 °C
Тип подключения винтовые клеммы
Подключение проводников
кабель мин. 0,5 мм2
кабель макс. 2,5 мм2
Сопротивление изоляции 10 мОм (500 В постоянного тока)
Номинальное напряжение изоляции Ui = 250 В переменного тока
Угол поворота ручки 290° (эффективный 260°)
Уровень изоляции 2,5 кВ, 1 мин
Срок службы 30 000 час

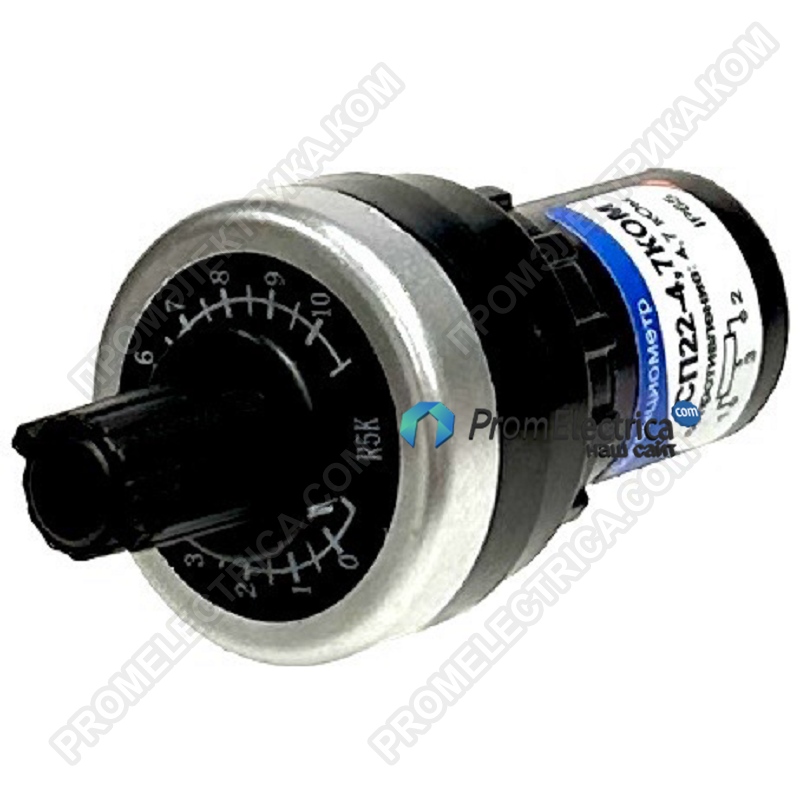

Потенциометры серии СП22-4к7ОМ — это переменные резисторы, предназначенные для регулировки различных технологических параметров. Одно из основных применений – управление скоростью вращения электродвигателя через аналоговый вход преобразователя частоты. Потенциометры СП22-4к7ОМ могут также применяться для регулирования температурного режима, изменения значений напряжения, установки таймера реле времени, регулировки выходного напряжения ТТР.
Готовое устройство – нет необходимости сборки из компонентов.
Монтаж в стандартное отверстие 22 мм.
Степень защиты IP65.
Наглядная регулировочная шкала.
Клеммы с винтовыми зажимами.
Неизменность значений сопротивления в течение времени благодаря резистивному элементу из металлокерамики.
