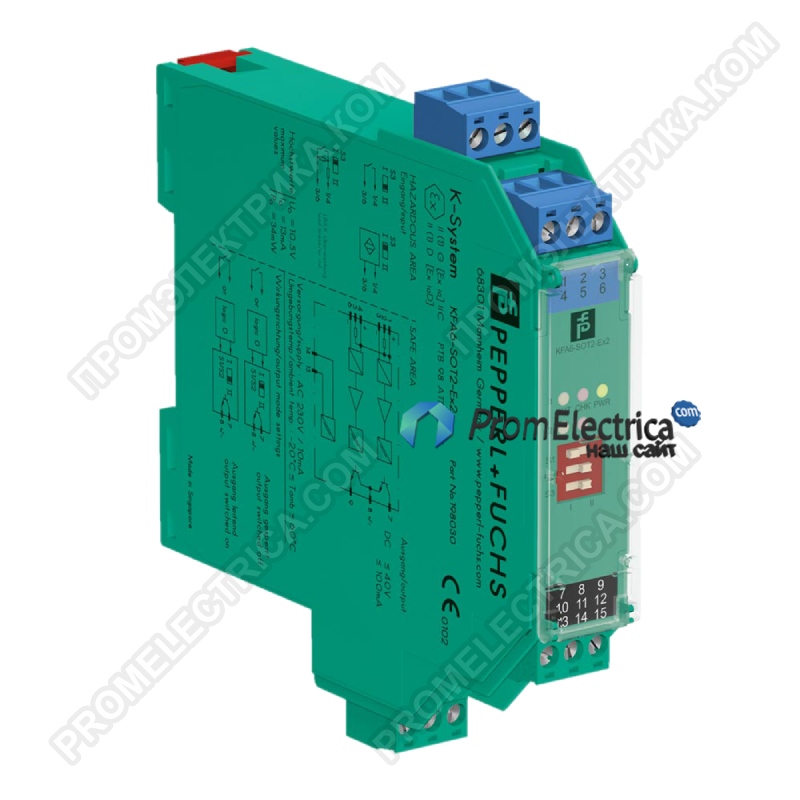

Описание, применение 103373 Pepperl+Fuchs
Основные Характеристики
Тип сигнала Цифровой вход
Параметры, связанные с функциональной безопасностью
Уровень полноты безопасности (SIL) SIL 2
Поставлять
Связь клеммы 14, 15
Номинальное напряжение 207 ... 253 В переменного тока, 45 ... 65 Гц
Рассеяние мощности 1,2 Вт
Потребляемая мощность Максимум. 1,3 Вт
Вход
Сторона подключения сторона поля
Связь клеммы 1+, 2+, 3-; 4+, 5+, 6-
Номинальные значения соотв. согласно EN 60947-5-6 (NAMUR)
Напряжение холостого хода / ток короткого замыкания ок. 8 В постоянного тока / прибл. 8 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / прибл. 0,2 мА
Обнаружение неисправности линии обрыв I ≤ 0,1 мА, короткое замыкание I> 6 мА
Соотношение импульс / пауза мин. 20 мс / мин. 20 мсек
Выход
Сторона подключения сторона управления
Связь выход I: клеммы 7, 8, 9; выход II: клеммы 10, 11, 12
Выход I, II сигнал; реле
Контактная загрузка 253 В AC / 2 A / cos φ> 0,7; 126,5 В переменного тока / 4 А / cos φ> 0,7; 40 В постоянного тока / 2 А резистивная нагрузка
Задержка включения / выключения ок. 20 мс / прибл. 20 мсек
Механическая жизнь 10 7 циклов переключения
Передаточные характеристики
Частота переключения ≤ 10 Гц
Гальваническая развязка
Ввод, вывод усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Вход / источник питания усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход / источник питания усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход / Выход усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Индикаторы / настройки
Элементы дисплея Светодиоды
Маркировка место для маркировки спереди
Соответствие директиве
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Низкое напряжение
Директива 2014/35 / ЕС EN 61010-1: 2010
Соответствие
Электромагнитная совместимость NE 21: 2006
Степень защиты МЭК 60529: 2001
Вход EN 60947-5-6: 2000
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
Связь винтовые клеммы
Масса ок. 150 г
Габаритные размеры 20 x 119 x 115 мм (0,8 x 4,7 x 4,5 дюйма), тип корпуса B2
Монтаж на DIN-рейку 35 мм в соотв. согласно EN 60715: 2001
Данные для применения во взрывоопасных зонах
Сертификат соответствия требованиям ЕС PTB 00 ATEX 2081
Маркировка Экс-шестиугольникII (1) G [Ex ia Ga] IIC
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
Вход Ex ia
Напряжение 10,6 В
Текущий 19,1 мА
Мощность 51 мВт (линейная характеристика)
Поставлять
Максимальное безопасное напряжение 253 В переменного тока (Внимание! U m не является номинальным напряжением.)
Выход
Контактная загрузка 253 В AC / 2 A / cos φ> 0,7; 126,5 В переменного тока / 4 А / cos φ> 0,7; 40 В постоянного тока / 2 А резистивная нагрузка
Максимальное безопасное напряжение 253 В переменного тока (Внимание! Номинальное напряжение может быть ниже.)
Гальваническая развязка
Ввод / ввод недоступен
Ввод, вывод безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / источник питания безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Соответствие директиве
Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012
Международные сертификаты
Одобрение FM
Контрольный рисунок 116-0035
Одобрение UL
Контрольный рисунок 116-0145
Утверждение CSA
Контрольный рисунок 116-0047
Сертификат IECEx IECEx PTB 11.0031
Утверждено для [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
