Описание, применение 1582231 Turсk
Технические данные

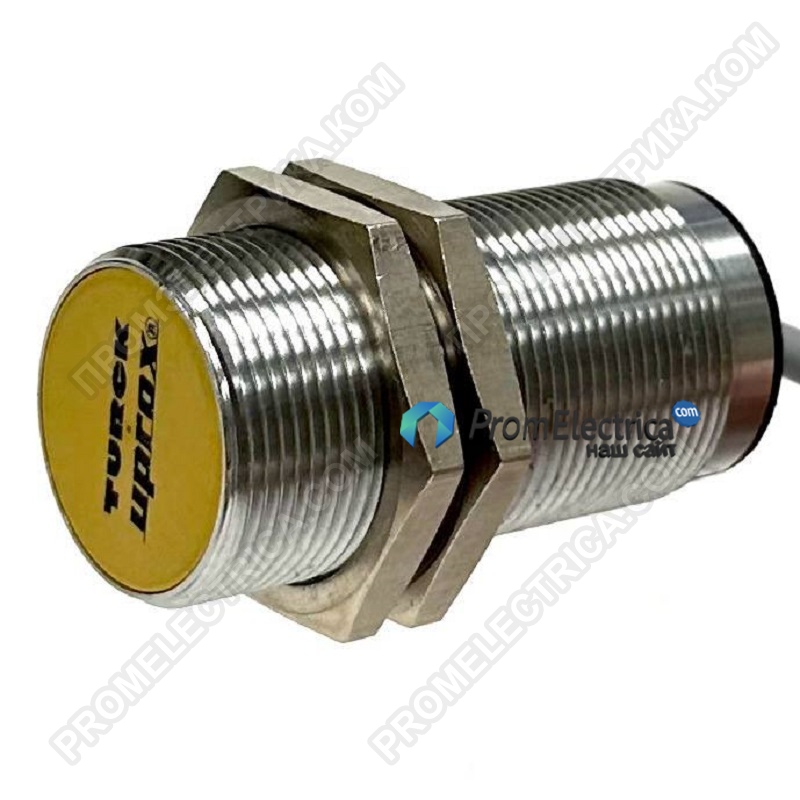

Тип DBI10U-M30-AP4X2
Идент. нет. 1582231
Диапазон скорости вращения, регулируемый 0,05... 50 Гц
регулируется потенциометром
Гистерезис (диапазон скорости вращения) 3... 15%
Номинальное расстояние переключения 10 мм
Условия монтажа Заподлицо
Обеспечиваемое рабочее расстояние ≤ (0,81 × Sn) мм
Повторяемость ≤ 2% полной шкалы
Температурный дрейф ≤ ± 10%
≤ ± 15%, ≤ -25 ° C v ≥ +70 ° C
Гистерезис 3... 15%
Температура окружающей среды -30... + 85 ° C
Рабочее напряжение 10... 65 В постоянного тока
Остаточная пульсация ≤ 10% Uss
Расчетный рабочий ток постоянного тока ≤ 200 мА
Ток холостого хода ≤ 20 мА
Остаточный ток ≤ 0,1 мА
Испытательное напряжение изоляции ≤ 0,5 кВ
Защита от короткого замыкания да / циклический
Падение напряжения при Ie ≤ 1,8 В
Защита от обрыва провода / обратной полярности
да / Завершено
Функция выхода 3-проводной, нормально разомкнутый контакт, PNP
Класс изоляции ÷
Конструкция Цилиндр с резьбой, M30 × 1,5
Размеры 64 мм
Материал корпуса Металл, CuZn, Хромированный
Характеристики
■ Трубка с резьбой M30 × 1,5
■ Хромированная латунь.
■ Большой диапазон контроля от 3 до 3000 об / мин
■ Регулируется потенциометром
■ Фиксированная задержка времени пуска 5 с
■ Устойчивость к магнитным полям
■ 3-проводной пост. Ток, 10... 65 В пост. Тока
■ НО контакт, выход PNP
■ Кабельное соединение
Схема подключения
Принцип действия
Скорость вращения определяется периодическим демпфирование встроенного индуктивного датчика.
Это можно сделать с помощью металлических мишеней. или зубья на контролируемом валу. Пульс сгенерированная последовательность сравнивается с регулируемое опорное значение в качестве компаратора контур Если скорость вращения ниже
контрольное значение, выход выключен (0).
Если эталонное значение превышено, выход включен (1). Время задержки пуска (AÜ) запускается при подаче напряжения на устройства и замыкает выход на 5 с (запуск время езды).
Материал активной области Пластик, PBT
Заглушка пластиковая, EPTR
Максимум. момент затяжки гайки корпуса 75 Нм
Электрическое подключение Кабель
Качество кабеля Ø 5,2 мм, LifYY, ПВХ, 2 м
Сечение жилы 3 x 0,34 мм2
Виброустойчивость 55 Гц (1 мм)
Ударопрочность 30 г (11 мс)
Класс защиты IP67
Светодиод индикации включения, зеленый
Светодиод состояния переключения, зеленый / желтый / синий
