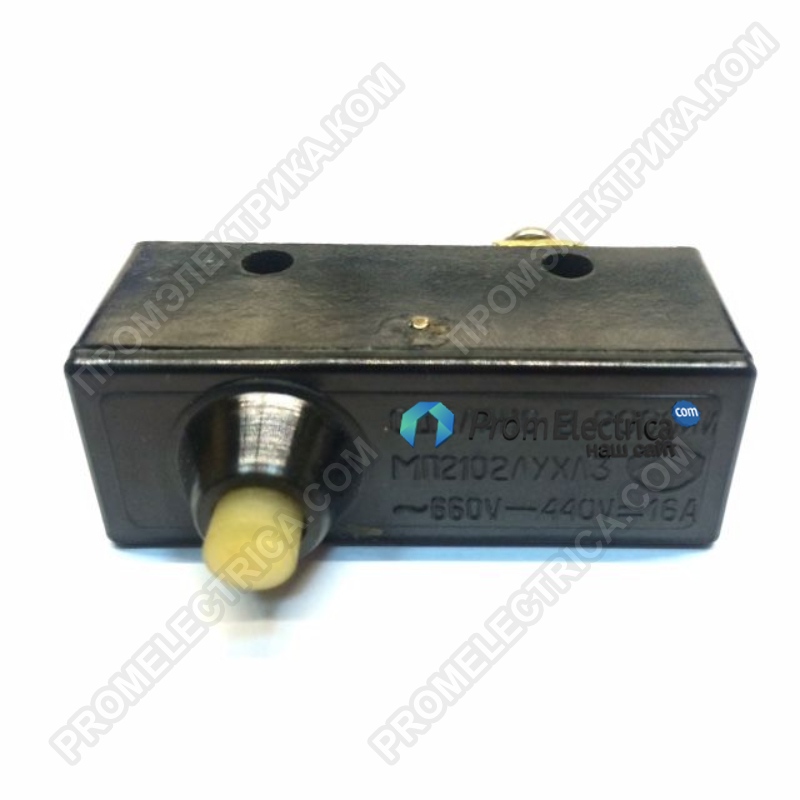

МП2102ЛУХЛ3 Микровыключатель с толкателем под винт 660VAC, 440VDC, 16A
Описание, применение МП2102ЛУХЛ3 СССР выпуск 80-91-18 гг РФ
Микровыключатели МП 2000 предназначены для коммутации цепей управления переменного тока напряжением до 660 В частотой 50...60 Гц и постоянного тока напряжением до 440 В, под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Серия включает в себя три модели, которые классифицируются в зависимости от вида привода, способа крепления монтажных проводников степени воздействия окружающей среды и.т.д. согласно структуре условного обозначения. СРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ МП 21ХХЛХХХХ ХХХ Х МП- микровыключатель 2 - номер серии 1 - степень защиты по ГОСТ 14255-69 - IPOO ХХ - вид привода (табл.2) Л - индекс модернизации ХХХХ - климатическое исполнение и категория размещения по ГОСТ 15543- 10 (буквы и цифры) ХХ - условное обозначение способа крепления монтажных проводов (цифры): 04-под пайку; 03-под винт. Х - условное обозначение количества полюсов (цифра): 1 -2 полюса (1Р+1З). Х -(буква) условное обозначение группы износостойкости А-группа износостойкости 1.
УСЛОВИЯ ЭКСПЛУАТАЦИИ Номинальное значение климатических факторов по ГОСТ 15543 и ГОСТ 15150 при этом - высота над уровнем моря не более 4300 м; - температура окружающей среды от -40 до +80oC - относительная влажность при 20 oC - 80% В части коррозийной активности атмосферы группа эксплуатации металлических деталей по ГОСТ 15150: 3 - для климатического исполнения УХЛ и 5 для - Т. Тип атмосферы II; Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76; степень загрязнения микросреды 3 по ГОСТ Р 50030 . 5. I В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17516 . I; Рабочее положение в пространстве любое ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА Степень защиты по ГОСТ 14255 - 69 Со стороны привода I P40 Со стороны контактных выводов I P00 Механическая износостойкость, цикл 20 • 10 6 переключений для МП 2101 и МП 2102 10 • 10 6 переключений для МП 2106 Электрическая износостойкость, цикл 1,8•106 переключений для МП 2101, МП 2102 0,8•106 переключений для МП 2106 Время срабатывания, м С 40 Номинальное напряжение изоляции, В 660 Номинальный тепловой ток, в течение 1 сек., А 100 Ток короткого замыкания, А 150 Номинальное рабочее напряжение ( по ГОСТ Р 500 30.5.1), В при переменном токе 50...60 Гц категория применения АС 14 40; 220; 380; 660 при постоянном токе, категория применения DC - B 24; 27; 110; 220; 440 Номинальный рабочий ток, А Переменный 1,6; 1,0; 0,6; 0,25 Постоянный 0,6; 0,6; 0,25; 0,16; 0,06 Минимальный ток нагрузки, mА до 0,05 Сечение проводника, подключаемого к контактному зажиму, мм2 одного: медный от 1,5 до 4 алюминиевый от 2,5 до 4 двух: медный до 1,5 алюминиевый до 2,5 Сечение проводника, подключаемого под пайку, мм 2 один: медный от 0,5 до 1,5 два: медных до 0,75 Величина прутящего момента воздействующего на выводы, Нм Не более 1,18
