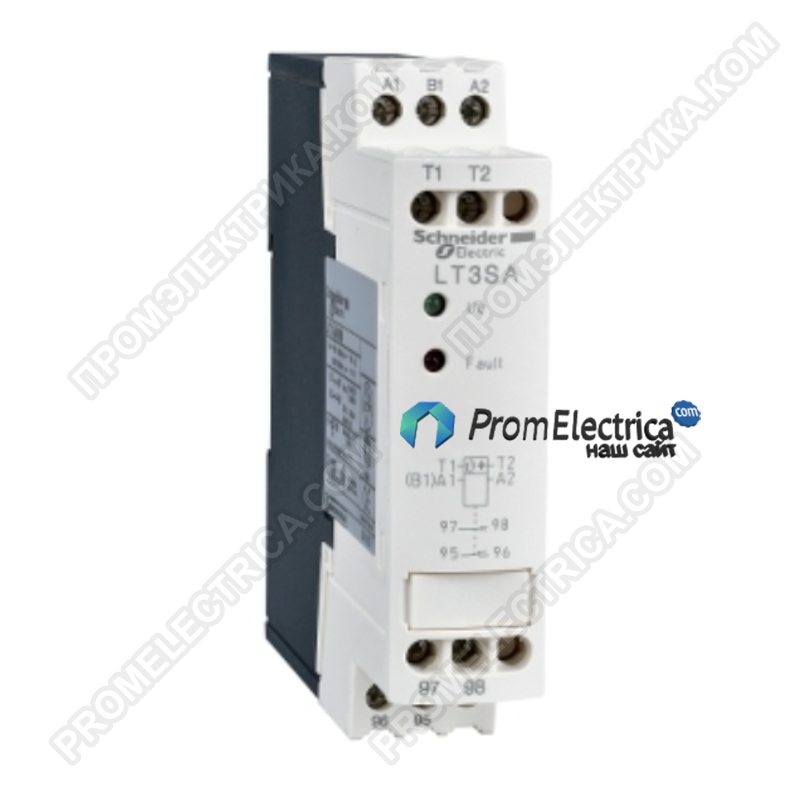

Описание, применение LT3SA00MW Schneider Electric
Основные характеристики
Серия LT3
Краткое название устройства LT3SA
Тип продукта
Блоки тепловой защиты по сигналу терморезисторных дат
[Uc] напряжение цепи управления
24...230 V переменный ток 50/60 Гц
24...230 V постоянный ток
Сброс
Автоматический сброс
Дополнительные характеристики
Пределы напряжения цепи управления 0,8 ... 1,1 Uc
тип контактов
2 переключающ. на несколько напряжений
[Ith] условный тепловой ток на открытом воздухе
5 А для релейный выход управления
[Ui] номинальное напряжение изоляции
Релейный выход управления: 500 В переменный ток
[Ue] номинальное рабочее напряжение
250 В переменный ток 50/60 Гц для релейный выход управления
функция сигнализации
Индикация аварии
Индикация напряжения
Тип управления
Автоматический сброс
взаимозаменяемость датчиков
Маркировочная табличка A в соответствии с IEC 60034-11
Потребляемая мощность при удержании, Вт 1 Вт
Потребляемая мощность при удержании, ВА 2,5 ВА
сопротивление
1500...1650 Ом сброс
2700...3100 Ом срабатывание
кол-во датчиков 0...6
входное напряжение
< 2.5 V (1500 Ом) для датчика
< 7,5 В (4000 Ом) для датчика в соответствии с IEC 60034-11
максимальное сопротивление обнаружения короткого замыкания 20 Ом
условия эксплуатации
Подключение датчиков 400 м >1 мм²
Подключение датчиков 500 м >1,5 мм²
Номинальное импульсное допустимое напряже 2,5 кВ
номинальная мощность, В·А
100 ВА в 220 В - электрическая устойчивость: 500000 циклы
отключающая способность
2 А в 24 В постоянный ток DC-13
3 А в 250 В переменный ток AC-16
6 А в 120 В AC 50/60Hz переменный ток AC-16
Соединения – клеммы
Силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 0,75...2,5 мм²гибкий с кабельным наконечником
Силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 0,75...2,5 мм²жесткий кабель с кабельным наконечником
Силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 1...2,5 мм²гибкий без наконечника
Силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 1...2,5 мм²жесткий кабель без наконечника
Силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 0,75...2,5 мм²гибкий с кабельным наконечником
Силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 0,75...2,5 мм²жесткий кабель с кабельным наконечником
Силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 1...2,5 мм²гибкий без наконечника
Силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 1...2,5 мм²жесткий кабель без наконечника
Момент затяжки 0,8 Нм
высота 100 мм
Ширина 22,5 мм
глубина 100 мм
Вес нетто 0,22 кг
Условия эксплуатации
Стандарты
МЭК 60947-8
МЭК 60034-11
VDE 0660
Степень защиты IP
IP20 в соответствии с МЭК 60529
IP20 в соответствии с VDE 0106
Температура окружающей среды -25... 60 ° С
температура окружающего воздуха при хранен
-40...85 °C в соответствии с IEC 60068-2-2
-40...85 °C в соответствии с IEC 60068-2-2
Рабочая высота
<= 1500 м без ухудшения номинальных значений в зависимости от т
> 1500...3000 м с ухудшением номинальных значений в зависимости от те
виброустойчивость
1 gn 25...150 Hz в соответствии с IEC 60068-2-6
2,5 gn 2...25 Hz в соответствии с IEC 60068-2-6
Ударопрочность
5 gn 11 ms в соответствии с IEC 60068-2-27
Электромагнитная совместимость
Стойкость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2
Стойкость к коммутационным помехам уровень 3 в соответствии с МЭК 61000-4-4
Устойчивость к скачкам тока 1,2/50-8/20 уровень 4 в соответствии с МЭК 61000-4-5
Восприимчивость к электромагнитным полям уровень 3 в соответствии с МЭК 61000-4-3
Стойкость к кратковременным исчезновениям и провалам в соответствии с IEC 61000-4-11
