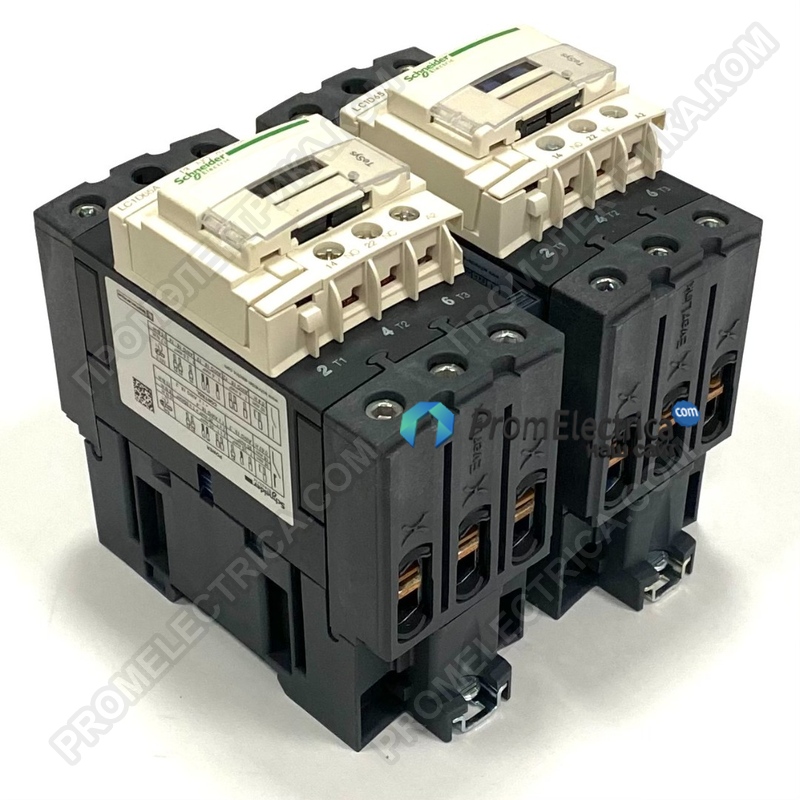

Описание, применение LC2D65AP7 Schneider Electric
Основные
Данные Серии TeSys
Название продукта TeSys D
продукт или тип компонента поворотный предохранитель
Краткое обозначение устройства LC2D
Применение защитника управления двигателем
Резистивная нагрузка
Категория использования AC-1
АС-3
Пояснения к устройству Сборные реверсивном режиме с эффективной
Производительность шины
Описание полюсов 3P
ASSY. в Polkontakts 3S
Рабочее Номинальное напряжение
Ue
<= 690 V AC 25...400 Hz для главной цепи
<= 300 В постоянного тока для основной цепи
Номинальный рабочий ток Ie 80 A (<= 60 °C) при <= 440 В AC AC-1 для
основной цепи
65 A (<= 60 °C) при <= 440 В AC AC-3 для
основной цепи
Мощность двигателя (кВт) 30 кВт при 380...400 V AC 50/60 Hz
37 kW при 500 V AC 50/60 Hz
37 кВт при 660...690 V AC 50/60 Hz
18.5 kW при 220...230 V AC 50/60 Hz
37 кВт при 415...440 V AC 50/60 Hz
Мощность двигателя (л. с.) 40 л. с. при 460/480 V AC 50/60 Гц для 3 фазы
Двигатель
5 л. с. при 115 В переменного тока 50/60 Гц для 1-фазного двигателя
10 л. с. при 230/240 В переменного тока 50/60 Гц для 1 фазы
Двигатель
20 л. с. при 200/208 В переменного тока 50/60 Гц для 3 фаз
Двигатель
20 л. с. при 230/240 В переменного тока 50/60 Гц для 3 фаз
Двигатель
50 л. с. при 575/600 В переменного тока 50/60 Гц для 3 фаз
Двигатель
Тип цепи управления AC 50/60 Гц
Напряжение цепи управления 230 В переменного тока 50/60 Гц
Конструкция вспомогательных контактов 1S + 1Ö
номинальная прочность на ударное напряжение
[Uimp]
6 кВ соответствует IEC 60947
Категория перенапряжения III
обычный тепловой
Электричество в свободном воздухе (Ith)
80 A при <= 60 °C для основной цепи
10 A при <= 60 °C для сигнальной цепи
Номинальная мощность включения Irms равна 1000 а при 440 В для основной цепи
IEC 60947
140 A AC для сигнальной цепи соответствует IEC
60947-5-1
250 A DC для сигнальной цепи соответствует IEC
60947-5-1
Номинальная мощность прерывания равна 1000 а при 440 В для основной цепи
IEC 60947
Номинальный короткий ток Icw 100 A 1 s сигнальная цепь
120 A 500 мс сигнальная
цепь 140 A 100 мс сигнальная цепь
520 A <= 40 °C 10 s основная цепь
900 A <= 40 °C 1 s основная цепь
110 а <= 40 °с 10 мин. Основная цепь
260 а <= 40 °с 1 мин. Основная цепь
Связанный хеджирование 125 A gG при <= 690 В координация тип 1 для
основной цепи
125 A gG при <= 690 В координация тип 2 для
основной цепи
10 A gG для сигнальной цепи соответствует IEC
60947-5-1
Средний импеданс при 50 Гц - Ith 80 A для основной цепи
Номинальное напряжение изоляции Ui 600 В для основной цепи сертификаты CSA
600 В для основной цепи сертификаты UL
690 В для основной цепи соответствует IEC 60947 -
4-1
690 В для сигнальной цепи соответствует IEC 60947-1
600 В для сигнальной цепи сертификаты CSA
600 В для сигнальной цепи сертификаты UL
Электрическая жизнь 1.45 Mcycles 65 A AC-3 при Ue <= 440 V
1.4 Mcycles 80 А AC-1 при Ue <= 440 V
Потери мощности на каждый Полюс 6.3 W AC-3
9.6 ВТ AC-1
Защитная Крышка С
Типом Блокировки Механическим
Монтажный Кронштейн Пластины
Рельс
Стандарты UL 508
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
Сертификаты продукта CCC
CSA
ГОСТ
UL
Разъемы - клеммы цепь управления : клеммы с винтовым зажимом 2
Кабель 1-2,5 мм2 - прочность кабеля: гибкий - с
концом
кабеля основная цепь : EverLink BTR винтовой разъем 1 кабель 1-35 мм2 -
Прочность кабеля: гибкий - без конца
кабеля основная цепь : EverLink Btrr винтовой разъем 1 кабель 1-35 мм2 -
Прочность кабеля: гибкий - с концом
кабеля основная цепь : EverLink BTR винтовой разъем 1 кабель 1-35 мм2 -
Прочность кабеля: жесткий - без конца
кабеля основная цепь : EverLink BTR винтовой разъем 2 кабеля 1-25 мм2 -
Прочность кабеля: гибкий - без конца кабеля
Основная цепь : EverLink BTR винтовой разъем 2 кабеля 1-25 мм2 -
Прочность кабеля: гибкий - с концом
кабеля основная цепь : EverLink BTR винтовой разъем 2 кабеля 1-25 мм2 -
Прочность кабеля: жесткая - без конца кабеля
Цепь управления : клеммы с винтовым зажимом 1
Кабель 1-4 мм2 - прочность кабеля: гибкий - без
конца кабеля
Цепь управления : клеммы с винтовым зажимом 2
Кабель 1-4 мм2 - прочность кабеля: гибкий - без
конца кабеля
Цепь управления : клеммы с винтовым зажимом 1
Кабель 1-4 мм2 - прочность кабеля: гибкий - с
концом кабеля
Цепь управления : клеммы с винтовым зажимом 1
Кабель 1-4 мм2 - прочность кабеля: жесткий - без
конца кабеля
Цепь управления : клеммы с винтовым зажимом 2
Кабель 1-4 мм2 - прочность кабеля: жесткий - без
конца кабеля
Момент затяжки цепь управления : 1.7 нм - на клеммы с
Винтовой зажим - с отверткой плоский Ø 6
Цепь управления : 1.7 нм - на клеммы с
Винтовой зажим - с помощью отвертки крест
Главным образом цепь : 8 н - на EverLink BTRSchraubsteckverbinder кабеля 25-35 мм2
Шестигранник 4 мм
Основная цепь : 5 нм - на EverLink BTR винтовой разъем - кабель 1-25 мм2
Шестигранник 4 мм
Время отклика 12-26 МС закрытия
4-19 МС открытие
Уровень безопасности B10d = 1369863 циклов контактор с номинальной
нагрузкой соответствует EN/ISO 13849-1
B10d = 20000000 циклов контактор с
механической нагрузкой соответствует EN/ISO 13849-1
Механический Срок Службы 6 Mcycles
Рабочая скорость 3600 cyc/h при <= 60 °C
дополнительные
данные технология катушки без встроенного модуля подключения
Напряжение цепи управления пределы 0,3-0,6 Uc отходы при 60 °C, перем. тока 50/60 Гц
0,8-1,1 Uc готов к эксплуатации при 60 °C, переменного тока 50 Гц
0,85-1,1 Uc готов к эксплуатации при 60 °C, переменного тока 60 Гц
Костюм мощность в 140 VA VA при 20 °C (cos ϕ 0.75) 60 Гц
160 VA при 20 °C (cos ϕ 0.75) 50 Гц
Стоп Потребляемая мощность в 13 VA VA при 20 °C (cos ϕ 0.3) 60 Hz
15 ВА при 20 °C (cos ϕ 0.3) 50 Гц
Тепловыделение 4-5 Вт при 50/60 Гц
Исполнение вспомогательных контактов типа механически подключенных (1S + 1Ö) соответствует IEC 60947-5-1
Тип зеркального контакта (1 NC) соответствует IEC 60947-4-1
Индикация частота цепи 25 - 400 Гц
минимальный ток переключения 5 мА для сигнальной
цепи минимальное напряжение переключения
Неперекрывающиеся по времени 1.5 мс, но при возбуждении (между замыкающих и размыкающих контактов)
1.5 мс при управлении (между замыкающих и размыкающих контактов)
Сопротивление изоляции > 10 МОм для сигнальной цепи
Окружение
Степень защиты (IP) IP20 торцевая поверхность соответствует IEC 60529
Защитная обработка TH соответствует IEC 60068-2-30
Степень загрязнения 3
Температура окружающей среды при работе-5-60 °C
Температура окружающей среды при хранении -60-80 °C
Температура окружающей среды устройства-40-70 °C при
высоте установки Uc 3000 м без снижения
мощности огнестойкость 850 °C соответствует IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая прочность вибрации контактор открыт 2 Г, 5 - 300 Гц
вибрации контактор закрыт 4 Г, 5 - 300 Гц
вибрации контактор открыт 10 Gn for 11 мс
вибрации контактор закрыт 15 г для 11 мс
Высота 122 мм
ширина 119 мм
Глубина 120 мм
Продукт вес 1.89 кг
