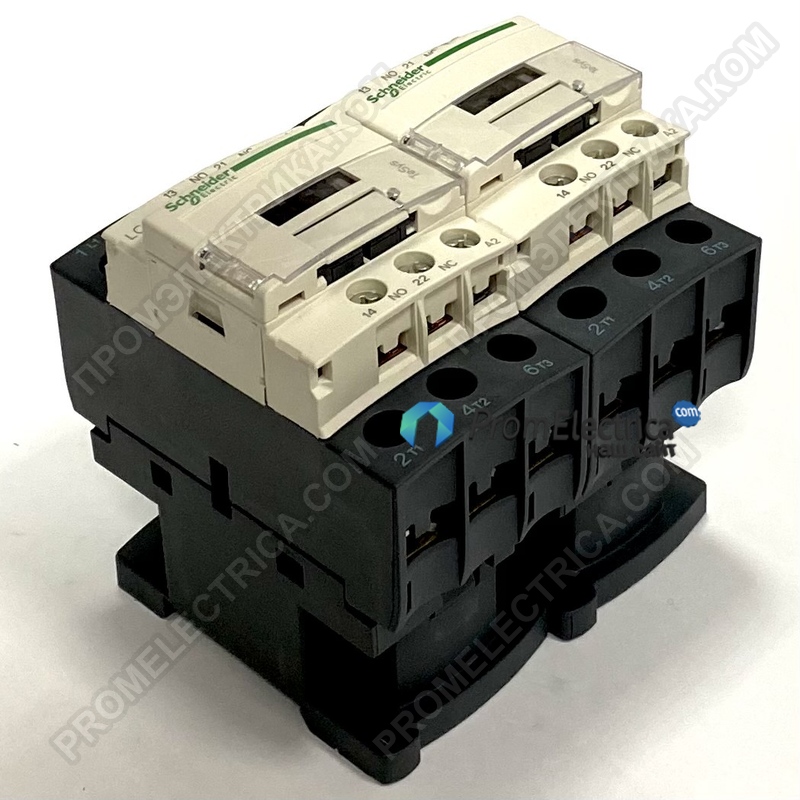

Описание, применение LC2D32BD Schneider Electric
Диапазон TeSys
Название продукта TeSys D
Тип продукта или компонента контактор
-инвертор
Краткое имя устройства LC2D
Применение переключателя управления двигателем
Резистивная нагрузка
категория работы переменного тока-1AC-3
введение продукта предварительно собранный с реверсивной шиной питания
Описание полюсов 3P
Состав полюсов 3 №
[ЕС] рабочее напряжение < = 690 В переменного тока 25 ... 400 Гц для силовой цепи
< = 300 В постоянного тока для силовой цепи
[Ie] рабочий ток 32а (<=60 °C) при <= 440 В переменного тока
-3 для силовой цепи
50 а (<=60 °C) до <= 440 В AC AC
-1 для силовой цепи
Мощность двигателя кВт 15 кВт при 380 ... 400 В переменного тока 50/60 Гц
7.5 кВт при 220 ... 230 В переменного тока 50/60 Гц
18.5 кВт при 500 В переменного тока 50/60 Гц
18.5 кВт при 660 ... 690 В переменного тока 50/60 Гц
15 кВт при 415 ... 440 В переменного тока 50/60 Гц
мощность двигателя hp 2 hp при 115 В переменного тока 50/60 Гц для однофазных
двигателей
5 л. с. при 230/240 В переменного тока 50/60 Гц для однофазных
двигателей
7.5 hp при 200/208 В AC 50/60 Гц для трехфазных
двигателей
10 л. с. при 230/240 В переменного тока 50/60 Гц для трехфазных
двигателей
20 л. с. при 460/480 В переменного тока 50/60 Гц для трехфазных
двигателей
30 л. с. при 575/600 В переменного тока 50/60 Гц для трехфазных
двигателей
Стандартный тип цепи управления постоянного тока
Напряжение цепи управления 24 В постоянного тока
Вспомогательные контакты доступны
на каждом контакторе
1F+1O
[Uimp] заданное напряжение
тока withstand удара
6 kV соответствует требованиям IEC 60947
Категория перенапряжения III[Ith]
обычный тепловой ток
50 A при <= 60 °C для цепь питания
10 а при < = 60 °C для сигнальной цепи
номинальная
мощность включения Irms
550 а до 440 В для последовательной цепи питания
IEC 60947
140 а переменного тока для сигнальной цепи, соответствующей
IEC 60947-5-1
250 ac для сигнальной схемы, соответствующей
IEC 60947-5-1
Номинальная мощность отсечки 550 а при 440 В для последовательной цепи питания
IEC 60947
[Icw]
допустимый кратковременный номинальный ток
138 А < = 40 °С 1 мин. силовая цепь
260 А <= 40 °C 10 s цепь питания
430 а < = 40 °с 1 с схема питания
60 А <= 40 °C 10 мин. силовая цепь
100A 1S сигнальная схема
120A 500 мс сигнальная схема
140а 100 мс сигнальная схема
Калибр предохранителя для соединения 63 а gG при < = 690 В Тип 1 для силовой цепи
63а gG при < = 690 В Тип 2 координации для силовой цепи
10а gG для сигнальной схемы, соответствующей
IEC 60947-5-1
Средний импеданс 2 МоМ при 50 Гц-Ith 50 а для
силовой цепи
[Ui] номинальное напряжение изоляции600 В для цепи питания сертификаты CSA
600 В для силовой цепи сертификаты UL
690 В для силовой цепи, соответствующей IEC
60947-4-1
690 В для сигнальной цепи соответствует требованиям IEC
60947-1
600 В для сигнальной цепи сертификаты
CSA
600 В для сигнальной цепи сертификаты
UL
электрический срок службы 1.65 Mcycles 32A AC-3 к ЕС <= 440 В
1.4 Mcycles 50 А AC-1 Ue <= 440 V
Мощность, рассеиваемая полюсом 2 ВТ AC-3
5 ВТ АС-1
Защитная крышка с
Механический тип блокировки
Монтажный кронштейн платины
Рельс
Стандарты в 60947-4-1
В 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
CSA C22. 2 № 14
Сертификация продукта BV
CCC
CSA
DNV
GL
ГОСТ
РИНА
УЛ
ЛРОС
Режим подключения пульта дистанционного управления: винтовые клеммы-суппорт 2 кабель (s)
1 ... 2.5 мм2-жесткость кабеля: гибкая - с
концом кабеля
Схема питания: 1 кабель шнек клеммы суппорта
1.5 ... 10 мм2-жесткость кабеля: жесткая-без
конца кабеля
пульт дистанционного управления: винтовые клеммы-суппорт 1 кабель (s)
1...4 мм2 - жесткость кабеля: гибкий - без
пульт дистанционного управления конец кабеля: 2 штангенциркуль винтовые клеммы кабель (ы)
1 ... 4 мм2-жесткость кабеля: гибкий - без
конца кабеля
пульт дистанционного управления: винтовые клеммы-суппорт 1 кабель (s)
1 ... 4 мм2-жесткость кабеля: гибкая - с
концом кабеля
пульт дистанционного управления: винтовые клеммы-суппорт 1 кабель (s)
1 ... 4 мм2-жесткость кабеля: жесткая-без
конца кабеля
пульт дистанционного управления: винтовые клеммы-суппорт 2 кабель (s)
1 ... 4 мм2-жесткость кабеля: жесткая-без
конца кабеля
Схема питания: 1 кабель шнек клеммы суппорта
(s) 2.5 ... 10 мм2-жесткость кабеля: гибкая - без
конца кабеля
Схема питания: винтовые клеммы-суппорт 2 кабель
(s) 2.5 ... 10 мм2-жесткость кабеля: гибкая - без
конца кабеля
Схема питания: 1 кабель шнек клеммы суппорта
1 ... 10 мм2-жесткость кабеля: мягкая - с
концом кабеля
Схема питания: винтовые клеммы-суппорт 2 кабель
(s) 1.5...6 мм2 - жесткость кабеля: гибкий - с
конец кабеля
Схема питания: винтовые клеммы-суппорт 2 кабель
2.5 ... 10 мм2-жесткость кабеля: жесткая - без
конца кабеля
момент затяжки пульт дистанционного управления: 1.7 N. m-на клеммных клеммах-с плоской отверткой Ø 6 мм
Пульт дистанционного управления: 1.7 N. m - на клеммных клеммах-с отверткой Philips № 2
Схема питания: 2.5 N. m - на винтовых клеммах-с плоской отверткой Ø 6 мм
Схема питания: 2.5 N. m - на винтовых клеммах - с отверткой Philips № 2
Время работы 53.55 ... 72.45 МС закрытие
16...24 мс диафрагма
Уровень надежности безопасности B10d = 1369863 цикл контактор с
номинальной нагрузкой соответствует EN / ISO 13849-1
B10d = 20000000 цикл контактор с
механической нагрузкой соответствует EN / ISO 13849-1
Механический срок службы 30 миллионов маневров
Скорость заказа 3600 cyc/h при <= 60 °C
Дополнительные
технологии встроенный двунаправленный пиковый диодный подавитель катушки
Диапазон напряжения цепи управления 0,1-0,25 Uc при 60 °C потеря уровня
0,7-1,25 Uc при 60 °C
постоянная рабочего времени 28 МС
среднее потребление при вызове в W 5.4 W при 20 °C
Средняя потребляемая мощность при выдерживании Вт 5.4 Вт при 20 °C
Тип вспомогательных контактов тип механически подключенный (1F+1O) соответствует стандарту IEC 60947-5-1
Тип зеркального контакта (1 "O") соответствует стандарту IEC 60947-4-1
Частота сигнальной цепи 25 ... 400 Гц
Минимальный коммутируемый ток 5 мА для сигнальной цепи
минимальное коммутационное напряжение
Время неразмещения 1.5 мс при отключении (между контактами NC и NO)
1.5 мс при возбуждении (между контактами NC и NO)
Сопротивление изоляции > 10 МОм для сигнальной цепи
Защита окружающей среды
степень защиты IP IP2x лицевая сторона соответствует стандарту IEC 60529
защитная обработка TH соответствует IEC 60068-2-30
уровень загрязнения 3
рабочая температура -20 ... 60 °C
температура окружающей среды для хранения -60 ... 80 °C
температура окружающей среды вокруг устройства -40 ... 70 °C при Uc
рабочая высота над уровнем моря 3000 m без понижения в зависимости от температуры
огнестойкость 850 °C соответствует требованиям IEC 60695-2-1
состоявшейся в пламени V1 соответствует требованиям UL 94
прочность механической Вибрации контактор разомкнут 2 Gn, 5...300 Гц
Вибрации контактор замкнут 4 Gn, 5...300 Гц
Удары контактор замкнут 15 Gn для 11 ms
Удары контактор открытый 8 Gn для 11 ms
высота 85 мм
ширина 90 мм
глубина 101 мм
продукт вес 1.127 кг
