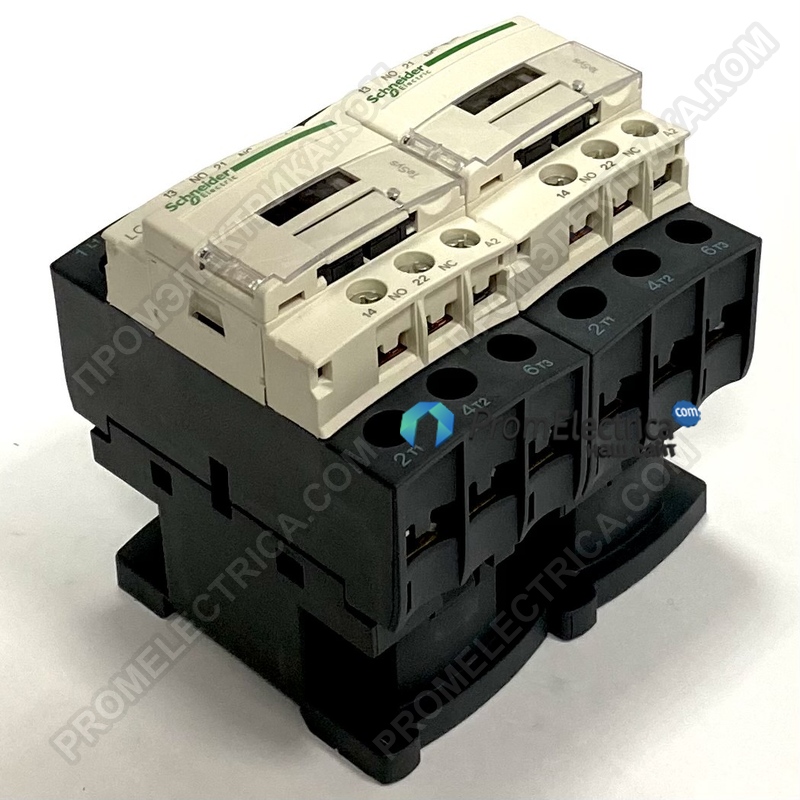

Описание, применение LC2D25F7 Schneider Electric
Характеристики
Серии TeSys
Название продукта TeSys D
продукт или тип компонента поворотный предохранитель
Краткое обозначение устройства LC2D
Применение защитной нагрузки сопротивления
Управление двигателем
Категория использования AC-3
АС-1
Пояснения к устройству сборный с реверсивной направляющей сбора мощности
описание полюсов 3P
Power pole contact composition NO 3
Рабочее Номинальное напряжение главной цепи Ue: <= 690 V AC 25...400 Hz
Главной цепи: <= 300 в постоянного тока
Номинальный Рабочий ток Ie 25 A 60 °C) при <= 440 V AC AC-3 для главной цепи
40 A 60 °C) при <= 440 В AC AC-1 для основной цепи
Мощность двигателя (кВт) 5,5 кВт при 220-230 V AC 50 Hz
11 кВт при 380-400 в переменного тока 50 Гц
11 кВт при 415-440 V AC 50 Hz
15 кВт при 500 V AC 50 Hz
15 кВт при 660-690 V AC 50 Hz
Motor power HP (UL / CSA) 3 hp при 230/240 V AC 60 Гц для 1 фаза двигатель
5 л. с. при 200/208 В переменного тока 60 Гц для 3-фазного двигателя
2 л. с. при 115 В переменного тока 60 Гц для 1-фазного двигателя
7,5 л. с. при 230/240 В переменного тока 60 Гц для 3-фазного двигателя
15 л. с. при 460/480 В переменного тока 60 Гц для 3-фазного двигателя
20 л. с. при 575/600 В переменного тока 60 Гц для 3-фазного двигателя
Тип цепи управления переменного тока при 50/60 Гц
Напряжение цепи управления 110 В переменного тока 50/60 Гц
установка вспомогательных контактов 1 S + 1 Ö
Номинальная прочность на ударное напряжение [Uimp]
6 кВ соответствует IEC 60947
Категория перенапряжения III
Обычный тепловой ток в
свободном воздухе (Ith)
10 A при <60 °C для сигнальной цепи
40 A при <60 °C для основной цепи
Номинальная мощность включения Irms 140 A AC для сигнальной цепи соответствует IEC 60947-5-1
250 A DC для сигнальной цепи соответствует IEC 60947-5-1
450 A при 440 В для основной цепи соответствует IEC 60947
Номинальная мощность прерывания 450 а при 440 В для основной цепи соответствует IEC 60947
Номинальный короткий ток Icw 50 A при <40 °C - 10 мин. для основной цепи
120 а при <40 °C - 1 мин. для главной цепи
240 A при <40 °C - 10 s для основной цепи
380 A при <40 °C - 1 s для основной цепи
100 A - 1 s для сигнальной
цепи 120 A - 500 мс для сигнальной
цепи 140 A - 100 мс для сигнальной
цепи связанная защита 10 A gG для сигнальной цепи соответствует IEC 60947-5-1
63 A gG при <= 690 В координация типа 1 для основной цепи
40 A gG при <= 690 В координация типа 2 для основной цепи
Средний импеданс 2 MOhm - Ith 40 A 50 Hz для основной цепи
Номинальное напряжение изоляции Ui основная цепь: 690 В соответствует IEC 60947-4-1
Основная цепь: 600 в CSA сертифицирован
Основная цепь: 600 в UL сертифицирован
Сигнальная цепь: 690 В соответствует IEC 60947-1
Сигнальная цепь: 600 в CSA сертифицирован
Сигнальная цепь: 600 в UL сертифицирован
Электрический срок службы 1,65 Mcycles 25 A AC-3 при Ue <= 440 в
1,4 Mcycles 40 A AC-1 при Ue <= 440 в
Рассеиваемая мощность на полюс 1,25 Вт AC-3
3,2 Вт AC-1
Safety cover с
типом блокировки механическим
Монтажный Кронштейн Рельс
Плита
Стандарты CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Сертификаты продукта DNV
BV
RINA
ГОСТ
CSA
LROS (Lloyds register of shipping)
UL
GL
CCC
Разъемы - клеммы цепь управления: клеммы с винтовыми зажимами 1 кабель 1...4 mm2flexibel без кабельный наконечник
Цепь управления: клеммы с винтовыми зажимами 2 Cable 1...4 mm2flexibel без кабельный наконечник
Цепь управления: клеммы с винтовыми зажимами 1 кабель 1...4 mm2flexibel с гильзой
Цепь управления: клеммы с винтовыми зажимами 2 Cable 1...2,5 mm2flexibel с гильзой
Цепь управления: клеммы с винтовыми зажимами 1 кабель 1...4 mm2starr без кабельный наконечник
Цепь управления: клеммы с винтовыми зажимами 2 Cable 1...4 mm2starr без кабельный наконечник
Главным образом цепь: клеммы с винтовыми зажимами 1 кабель 2,5...10 mm2flexibel без кабельный наконечник
Главным образом цепь: клеммы с винтовыми зажимами 2 Cable 2,5...10 mm2flexibel без кабельный наконечник
Главным образом цепь: клеммы с винтовыми зажимами 1 кабель 1...10 mm2flexibel с гильзой
Главным образом цепь: клеммы с винтовыми зажимами 2 Cable 1,5...6 mm2flexibel с гильзой
Главным образом цепь: клеммы с винтовым зажимом 1 кабели 1,5...10 mm2starr без кабельный наконечник
Главным образом цепь: клеммы с винтовыми зажимами 2 Cable 2,5...10 mm2starr без кабельный наконечник
Момент затяжки цепь управления: 1,7 Нм - на клеммах с винтовым зажимом - с отверткой плоский Ø 6
Цепь управления: 1,7 нм - на клеммы с винтовыми зажимами - с помощью отвертки крест № 2
Главным образом цепь: 2,5 нм - на клеммы с винтовыми зажимами - с помощью отвертки Плоск Ø 6
Главным образом цепь: 2,5 нм - на клеммы с винтовыми зажимами - с помощью отвертки крест № 2
Время отклика 12...22 мс закрытие
4...19 ms Отверстие
Уровень безопасности B10d = 1369863 циклов контактор с номинальной нагрузкой соответствует EN/ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой соответствует EN/ISO 13849-1
Механический Срок Службы 15 Mcycles
Maximum operating rate 3600 cyc/h при <60 °C
дополнительные характеристики
Технология катушки без встроенного модуля подключения
Напряжение цепи управления пределы отходы: 0.3...0.6 Uc AC 50/60 Гц 60 °C)
Готов к работе: 0.8...1.1 Uc AC 50 Гц 60 °C)
Готов к работе: 0,85-1,1 Uc AC 60 Гц 60 °C)
Мощность затяжки в VA 70 VA 60 Гц cos phi 0,75 20 °C)
70 ва 50 Гц cos phi 0,75 20 °C)
Потребляемая мощность удержания в VA 7,5 VA 60 Гц cos phi 0,3 20 °C)
7 ва 50 Гц cos phi 0,3 20 °C)
Тепловыделение 2...3 W при 50/60 Гц
Исполнение вспомогательных контактов типа механически подключенных 1 S + 1 Ö соответствует IEC 60947-5-1
Тип зеркальный Контакт 1 Ö соответствует IEC 60947-4-1
Индикатор Схема Частоты 25 ... 400 Hz
Минимальный коммутируемый ток 5 mA для сигнализации схема
Минимальное коммутируемое напряжение 17 V для сигнализации схема
Неперекрывающееся время 1,5 мс при возбуждении между контактом нормально разомкнутого и
открывающего 1,5 мс при управлении между контактом нормально разомкнутого и нормально разомкнутого
Сопротивление изоляции > 10 МОм для
монтажа сигнальной цепи
Степень защиты (IP) IP20 фронт соответствует IEC 60529
Защитная обработка TH соответствует IEC 60068-2-30
Степень загрязнения 3
Температура окружающей среды при работе -20...60 °C
Температура окружающей среды при хранении -60...80 °C
Приборы-температура окружающей среды -40...70 °C при Uc
Высота установки 3000 м без снижения Нагрузки
Огнестойкость 850 °C соответствует требованиям IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая прочность вибрации контактор открыт: 2 г, 5 ... 300 Гц
Вибрации контактор замкнут: 4 г, 5 ... 300 Гц
Вибрации контактор закрыт: 15 г для 11 мс
вибрации контактор открыт: 8 г для 11 мс
Высота 85 мм
ширина 90 мм
Глубина 92 мм
Вес изделия 0,787 кг
