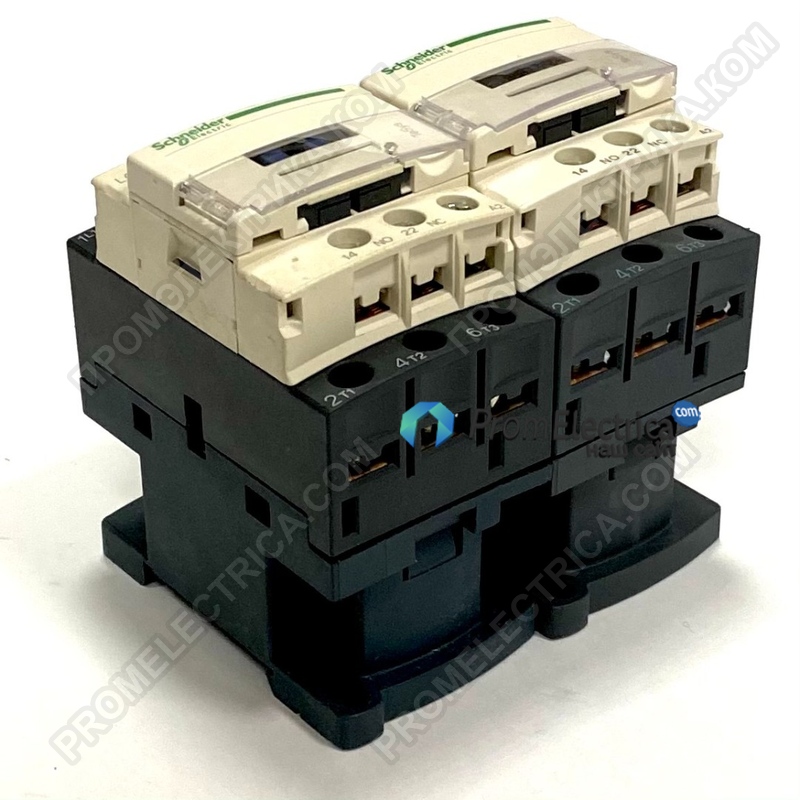

Описание, применение LC2D093P7 Schneider Electric
Основная характеристика
Номенклатура Товаров TeSys D
Серия TeSys
Название продукта TeSys D
продукт или тип компонента
поворотный предохранитель
Краткое обозначение устройства LC2D
Применение контактора
Управление двигателем
Резистивная нагрузка
Категория использования AC-1
АС-3
Пояснения к устройству
Сборные реверсивном режиме с фиксированной Производительностью шины
Описание полюсов 3P
ASSY. в Polkontakts NO 3
Рабочее Номинальное Напряжение Ue
<= 300 В постоянного тока для основной цепи
<= 690 V AC 25...400 Hz для главной цепи
Номинальный рабочий ток Ie 9 A (<= 60 °C) при <= 440 В AC AC-3 для основной цепи
16 A (<= 60 °C) при <= 440 В AC AC-1 для основной цепи
Мощность двигателя (кВт) 4 кВт при 380...400 V AC 50/60 Hz
2,2 кВт при 220...230 V AC 50/60 Hz
5,5 kW при 500 V AC 50/60 Hz
5,5 кВт при 660...690 V AC 50/60 Hz
4 кВт при 415...440 V AC 50/60 Hz
Мощность двигателя (л. с.) 0,5 л. с. при 115 в перем. тока 50/60 Гц для 1 фаза двигатель
1 л. с. при 230/240 В переменного тока 50/60 Гц для 1-фазного двигателя
2 л. с. при 200/208 В переменного тока 50/60 Гц для 3-фазного двигателя
2 л. с. при 230/240 В переменного тока 50/60 Гц для 3-фазного двигателя
5 л. с. при 460/480 В переменного тока 50/60 Гц для 3-фазного двигателя
7,5 л. с. при 575/600 В переменного тока 50/60 Гц для 3-фазного двигателя
Тип цепи управления AC 50/60 Гц
Напряжение цепи управления 230 В переменного тока 50/60 Гц
Создание вспомогательных контактов
1 S + 1 Ö
Номинальная Ударопрочность [Uimp]
6 кВ соответствует IEC 60947
Категория перенапряжения III
обычный тепловой ток в свободном
воздухе (Ith)
16 A при <= 60 °C для основной цепи
10 A при <= 60 °C для сигнальной цепи
Номинальная Мощность Включения Irms
250 а при 440 В для основной цепи соответствует IEC 60947
140 A AC для сигнальной цепи соответствует IEC 60947-5-1
250 A DC для сигнальной цепи соответствует IEC 60947-5-1
Номинальная Мощность Прерывания
250 а при 440 В для основной цепи соответствует IEC 60947
Номинальный короткий ток Icw 105 A <= 40 °C 10 s основная цепь
210 A <= 40 °C 1 s основная цепь
30 A <= 40 °C 10 мин. Силовая цепь
61 а <= 40 °с 1 мин. Силовая цепь
100 A 1 s сигнальная цепь
120 A 500 мс сигнальная
цепь 140 A 100 мс сигнальная
цепь связанная защита
20 A gG при <= 690 В координация тип 2 для основной цепи
25 A gG при <= 690 В координация тип 1 для основной цепи
10 A gG для сигнальной цепи соответствует IEC 60947-5-1
Среднее сопротивление 2.5 МОм при 50 Гц - Ith 16 A для главной цепи
Номинальное Напряжение Изоляции Ui
600 В для основной цепи сертификаты CSA
600 В для основной цепи сертификаты UL
690 В для основной цепи соответствует IEC 60947-4-1
690 В для сигнальной цепи соответствует IEC 60947-1
600 В для сигнальной цепи сертификаты CSA
600 В для сигнальной цепи сертификаты UL
Электрический Срок Службы
0.6 Mcycles 25 А AC-1 при Ue <= 440 V
2 Mcycles 9 A AC-3 при Ue <= 440 в
Рассеиваемая мощность 0.2 W каждый Полюс AC-3
1.56 W AC-1
Защитная Крышка С
Типом Блокировки Механическим
Монтажный Кронштейн Пластины
Рельс
Стандарты CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Сертификаты продукции BV
CCC
CSA
DNV
GL
ГОСТ
LROS (Lloyds register of shipping)
RINA
UL
разъемы - клеммы цепь управления : пружинные зажимы 1 кабель 2,5 мм2 - прочность кабеля: гибкий - без конца кабеля
Цепь управления : пружинные зажимы 2 кабеля 2,5 мм2 - прочность кабеля: гибкая - без конца кабеля
Основная цепь : пружинные зажимы 1 кабель 2,5 мм2 - прочность кабеля: гибкая - без конца кабеля
Основная цепь : пружинные зажимы 2 кабеля 2,5 мм2 - прочность кабеля: гибкая - без конца кабеля
Время отклика 4...19 ms Отверстие
12...22 мс закрытие
Уровень безопасности B10d = 1369863 циклов контактор с номинальной нагрузкой соответствует EN/ISO 13849-1
B10d = 20000000 циклов контактор с механическим-
Нагрузка соответствует EN/ISO 13849-1
Механический Срок Службы
15 Mcycles
Рабочая скорость 3600 cyc/h при <= 60 °C
дополнительные характеристики
Технология катушки без встроенного модуля подключения
Цепи управления пределы напряжения 0.3...0.6 Uc отходы при 60 °C, перем. тока 50/60 Гц
0.8...1.1 Uc готов к эксплуатации при 60 °C, переменного тока 50 Гц
0,85...1,1 Uc готов к эксплуатации при 60 °C, переменного тока 60 Гц
Костюм производительность в 70 VA VA при 20 °C (cos ϕ 0.75) 60 Гц
70 VA при 20 °C (cos ϕ 0.75) 50 Гц
Стоп Потребляемая мощность в 7.5 VA VA при 20 °C (cos ϕ 0.3) 60 Hz
7 VA при 20 °C (cos ϕ 0.3) 50 Гц
Тепловыделение 2...3 W при 50/60 Гц
Исполнение вспомогательных контактов типа механически подключенных (1 S + 1 Ö) соответствует IEC 60947-5-1
Тип зеркального контакта (1 NC) соответствует IEC 60947-4-1
Индикатор Схема Частоты 25 ... 400 Hz
Минимальный коммутируемый ток 5 mA для сигнализации схема
Минимальное Коммутируемое Напряжение 17 V Сигнала Схема
Неперекрывающиеся по времени 1.5 мс, но при возбуждении (между замыкающих и размыкающих контактов)
1.5 мс при управлении (между замыкающих и размыкающих контактов)
Сопротивление изоляции > 10 МОм для сигнальной
цепи совместимость контактов M2
код совместимости LC2D
Монтаж
Степень защиты (IP) IP20 торцевая поверхность соответствует IEC 60529
Защитная обработка TH соответствует IEC 60068-2-30
Степень загрязнения 3
Температура окружающей среды при работе-20-60 °C
Температура окружающей среды при хранении -60...80 °C
Приборы-температура окружающей среды -40...70 °C при Uc
Высота установки 3000 м без Нагрузки после снижения температуры
Огнестойкость 850 °C соответствует IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая прочность вибрации контактор открыт 2 г, 5 ... 300 Гц
Вибрации контактор замкнут 4 g, 5 ... 300 Гц
Вибрации контактор открыт 10 Gn for 11 ms
Вибрации контактор замкнут 15 g в течение 11 мс
Высота 99 мм
ширина 90 мм
Глубина 86 мм
Продукт вес-0.687 кг
