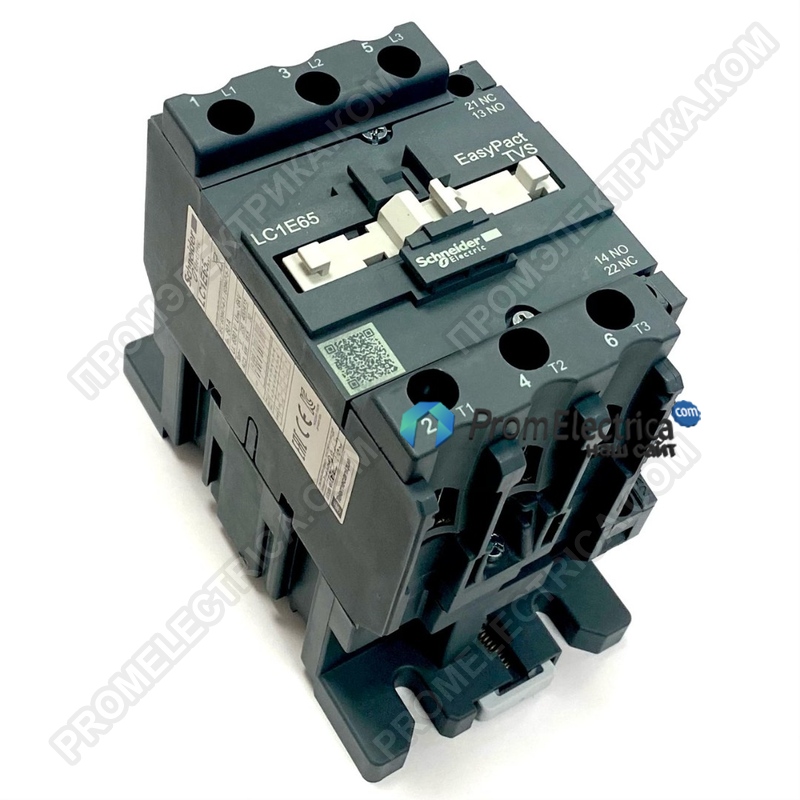

Описание, применение LC1E65F7 Schneider Electric
Основные характеристики
Серия
EasyPact
Тип продукта
Контактор
Краткое название устройства
LC1E
Применение контактора
Управление электродвигателем
Активная нагрузка
Категория применения
AC-1
AC-3
Описание полюсов
3P
[Ue] номинальное рабочее напряжение
Силовая цепь: <= 690 V Переменный ток 50/60 Гц
[Ie] номинальный рабочий ток
65 А 55 В·А) в <= 440 В Переменный ток AC-3 для Силовая цепь
80 А 60 В·А) в <= 440 В Переменный ток AC-1 для Силовая цепь
[Uc] control circuit voltage
110 В Переменный ток 50/60 Гц
Дополнительные характеристики
Мощность двигателя, кВт
18,5 кВт в 220...230 В Переменный ток 50/60 Гц
30 кВт в 380...400 V
37 кВт в 415 В
37 кВт в 440 В
37 кВт в 500 В
37 кВт в 660...690 В
Конфигурация главных контактов
3 Н.О.
[Ith] условный тепловой ток на открытом возду
80 А в <55 В·А
Номинальная включающая способность Irms
650 А в 440 В Переменный ток для Силовая цепь в соответствии с IEC 60947-4-1
Номинальная отключающая способность
520 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток
520 А в <40 В·А - 10 с для Силовая цепь
260 А в <40 В·А - 60 с для Силовая цепь
110 А в <40 В·А - 600 с для Силовая цепь
Соответствующий номинал предохранителя
10 А gG в <= 690 V координация тип 1 для Цепь управления в соответствии с IEC 60947-5-1
125 А gG в <= 690 V координация тип 1 для Силовая цепь
Среднее полное сопротивление
1 мОм - Ith 80 А 50 Гц для Силовая цепь
Мощность, рассеиваемая одним полюсом
4,2 В AC-3
6,4 В AC-1
[Ui] номинальное напряжение изоляции
690 миля в соответствии с IEC 60947-4-1
Категория перенапряжения
III
Степень загрязнения
3
[Up] номинальное импульсное выдерживаемое на
6 кВ катушка не соединена с силовой цепью в соответствии с ГОСТ IEC 60947
Механическая износостойкость
5000000 циклы
Электрическая износостойкость
350000 циклы AC-1
900000 циклы AC-3
Тип цепи управления
Пер. ток в 50/60 Гц
пределы напряжения цепи управления
0,85...1,1 Uc 55 В·А находится в состоянии работы 50/60 Гц
0,3...0,6 Uc 55 В·А отпускание 50/60 Гц
Потребляемая мощность при срабатывании
160 дм³ 50 Гц 0,75 20 В·А)
140 дм³ 60 Гц 0,75 20 В·А)
Потребляемая мощность при удержании, В·А
15 дм³ 50 Гц 0,3 20 В·А)
13 дм³ 60 Гц 0,3 20 В·А)
Теплоотдача
6...10 В для Цепь управления
время работы
20...26 мс при замыкании
8...12 мс при размыкании
Максимальная частота коммутации
1200 цикл/ч в <60 В·А
Соединения – клеммы
Цепь управления: винтовой зажим 1 1...4 мм² - жесткость кабеля: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1...4 мм² - жесткость кабеля: гибкий Без наконечника
Цепь управления: винтовой зажим 1 1...4 мм² - жесткость кабеля: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 2 1...2,5 мм² - жесткость кабеля: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1...4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1...4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 1 2,5...25 мм² - жесткость кабеля: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 2 2,5...10 мм² - жесткость кабеля: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 1 2,5...25 мм² - жесткость кабеля: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 2 2,5...16 мм² - жесткость кабеля: жесткий кабель Без наконечника
Момент затяжки
Цепь управления: 1,2 Н·м
Силовая цепь: 5 Н·м
Вспомогательные контакты
1 Н.О. + 1 Н.З.
Минимальное коммутируемое напряжение
17 миля для Цепь управления
Минимальный коммутируемый ток
5 мкм для Цепь управления
Сопротивление изоляции
> 10 МОм для Цепь управления
Время без перекрытия
1,5 нм при подаче напряжения guaranteed between NC and NO contact
1,5 нм при снятии напряжения guaranteed between NC and NO contact
Способ монтажа
Монтаж на панель
DIN-рейка
Условия эксплуатации
Стандарты
IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1
Сертификаты
EAC
CE
Степень защиты IP
IP2x в соответствии с IEC 60529
Защитное исполнение
TH (степень загрязнения 3) в соответствии с МЭК 60068-2-30 тест Db
допустимая температура воздуха вокруг устройства
-20...70 В·А при Uc
-60...80 В·А хранение
-5...55 В·А операция
Рабочая высота
3000 м Без ухудшения номинальных значений
Огнестойкость
850 В·А в соответствии с IEC 60695-2-1
Механическая стойкость
Вибрации контактор разомкнут (1.5 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (3 g (ном.), 5...300 Гц)
Удары контактор разомкнут (6 g (ном.) в течение 11 мс)
Удары контактор замкнут (7 g (ном.) в течение 11 мс)
высота
127 миля²
Ширина
75 миля²
глубина
114 миля²
Вес нетто
0,98 кГц
