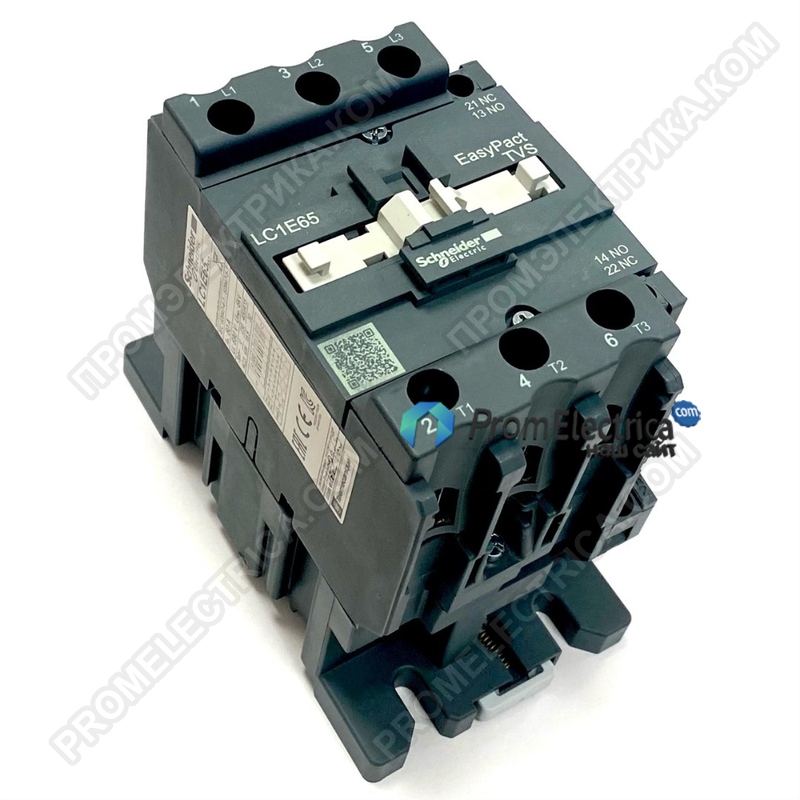

Описание, применение LC1E65008B7 Schneider Electric
Серия EasyPact
Тип продукта Контактор
Краткое название устройства LC1E
Применение контактора
Активная нагрузка
Категория применения AC-1
Описание полюсов 4P
[Ue] номинальное рабочее напряжение
Силовая цепь: <= 690 V Переменный ток 50/60 Гц
[Ie] номинальный рабочий ток
80 А 60 В·А) в <= 415 V Переменный ток AC-1 для Силовая цепь
[Uc] control circuit voltage
24 В Переменный ток 50/60 Гц
Дополнительные характеристики
Конфигурация главных контактов
2 Н.О. + 2 Н.З.
[Ith] условный тепловой ток на открытом возду
80 А в <60 В·А
Номинальная включающая способность Irms
650 А в 440 В Переменный ток для Силовая цепь в соответствии с IEC 60947-4-1
Номинальная отключающая способность
520 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток
520 А в <40 В·А - 10 с для Силовая цепь
260 А в <40 В·А - 60 с
110 А в <40 В·А - 600 с
Соответствующий номинал предохранителя
125 А gG в <= 690 V координация тип 1 для Силовая цепь в соответствии с IEC 60947-5-1
Среднее полное сопротивление
1 мОм - Ith 80 А 50 Гц для Силовая цепь
Мощность, рассеиваемая одним полюсом
4,2 В AC-3
6,4 В AC-1
[Ui] номинальное напряжение изоляции
690 миля в соответствии с IEC 60947-4-1
Категория перенапряжения III
Степень загрязнения 3
[Up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с ГОСТ IEC 60947
Механическая износостойкость
5000000 циклы
Электрическая износостойкость
350000 циклы AC-1
900000 циклы AC-3
Тип цепи управления
Пер. ток в 50/60 Гц
пределы напряжения цепи управления
0,85...1,1 Uc 55 В·А находится в состоянии работы 50/60 Гц
0,3...0,6 Uc 55 В·А отпускание 50/60 Гц
Потребляемая мощность при срабатывании
160 дм³ 50 Гц 0,75 20 В·А)
140 дм³ 60 Гц 0,75 20 В·А)
Потребляемая мощность при удержании, В·А
15 дм³ 50 Гц 0,3 20 В·А)
13 дм³ 60 Гц 0,3 20 В·А)
Теплоотдача
6...10 В для Цепь управления
время работы
20...26 мс при замыкании
8...12 мс при размыкании
Максимальная частота коммутации
1200 цикл/ч в <60 В·А
Соединения – клеммы
Цепь управления: винтовой зажим 1 1...4 мм² - жесткость кабеля: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1...4 мм² - жесткость кабеля: гибкий Без наконечника
Цепь управления: винтовой зажим 1 1...4 мм² - жесткость кабеля: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 2 1...2,5 мм² - жесткость кабеля: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1...4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1...4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 1 2,5...25 мм² - жесткость кабеля: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 2 2,5...10 мм² - жесткость кабеля: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 1 2,5...25 мм² - жесткость кабеля: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 2 2,5...16 мм² - жесткость кабеля: жесткий кабель Без наконечника
Момент затяжки
Цепь управления: 1,2 Н·м
Силовая цепь: 5 Н·м
Сопротивление изоляции
> 10 МОм для Цепь управления
Способ монтажа
Монтаж на панель
DIN-рейка
Условия эксплуатации
Стандарты
IEC 60947-4-1
IEC 60947-5-1
Сертификаты
EAC
CE
Степень защиты IP
IP2x в соответствии с IEC 60529
Защитное исполнение
TH (степень загрязнения 3) в соответствии с МЭК 60068-2-30 тест Db
допустимая температура воздуха вокруг устройства
-20...70 В·А при Uc
-60...80 В·А хранение
-5...55 В·А операция
Рабочая высота
3000 м Без ухудшения номинальных значений
Огнестойкость
850 В·А в соответствии с IEC 60695-2-1
Механическая стойкость
Вибрации контактор разомкнут (1.5 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (3 g (ном.), 5...300 Гц)
Удары контактор разомкнут (6 g (ном.) в течение 11 мс)
Удары контактор замкнут (7 g (ном.) в течение 11 мс)
высота
127 миля²
Ширина
85 миля²
глубина
125 миля²
Вес нетто
1,3 кГц
