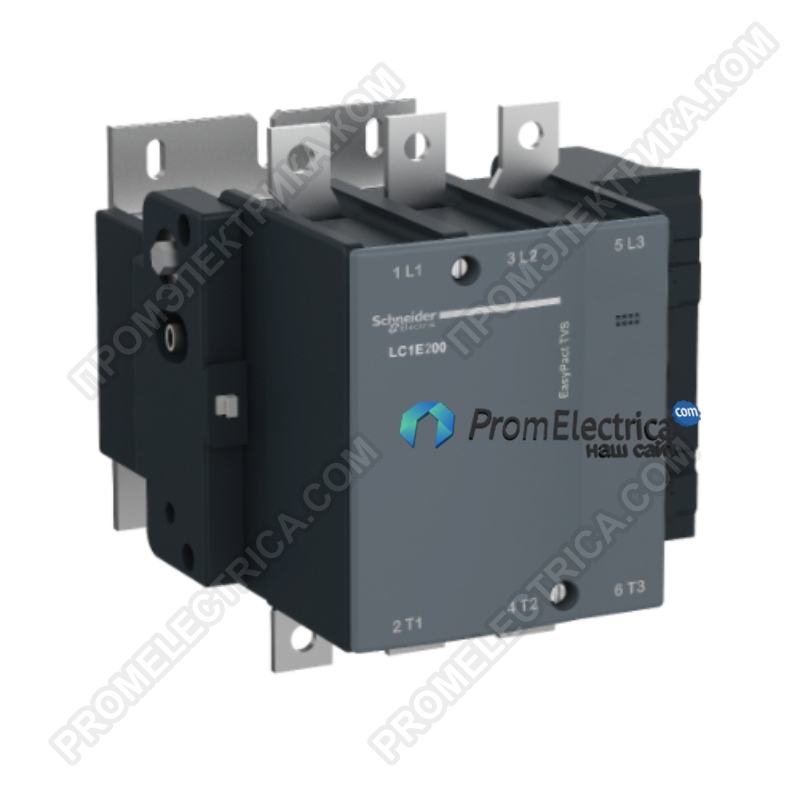

Описание, применение LC1E250M5 Schneider Electric
Серия EasyPact
Наименование продукта
EasyPact TVS
Тип продукта Контактор
Краткое название устройства LC1E
Применение контактора
Активная нагрузка
Управление электродвигателем
Категория применения
AC-1
AC-3
Описание полюсов 3P
power pole contact composition 3 Н.О.
[Ue] номинальное рабочее напряжение
Силовая цепь: <= 690 V переменный ток 50/60 Гц
[Ie] номинальный рабочий ток
250 А 55 °C) в <= 440 В переменный ток AC-3 для Силовая цепь
300 А 40 °C) в <= 440 В переменный ток AC-1 для Силовая цепь
Мощность двигателя, кВт
75 кВт в 220...230 V переменный ток 50/60 Гц
132 кВт в 380...400 V
140 кВт в 415 В
140 кВт в 440 В
160 кВт в 500 В
160 кВт в 660...690 В
Тип цепи управления
Переменный ток в 50 Гц
напряжение цепи управления 220 В переменный ток 50 Гц
высота 197 мм
Ширина 168,5 мм
Глубина 181 мм
Вес нетто 4,7 кг
Дополнительные характеристики
[Up] номинальное импульсное выдерживаемое на
8 кВ катушка не соединена с силовой цепью в соответствии с МЭК 60947
[Ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-4-1
Категория перенапряжения
III
[Ith] условный тепловой ток на открытом воздухе
36 А в <55 °C
Номинальная включающая способность Irms
2500 А в 440 В переменный ток для Силовая цепь в соответствии с IEC 60947-4-1
Номинальная отключающая способность
2000 А в 440 В для Силовая цепь в соответствии с МЭК 60947
[Icw] номинальный кратковременно допустимый ток
1800 А в <40 °C - 10 с для Силовая цепь
Соответствующий номинал предохранителя
10 А gG в <= 690 V координация тип 1 для Цепь управления в соответствии с IEC 60947-5-1
315 А gG в <= 690 V координация тип 1 для Силовая цепь
Среднее полное сопротивление
0,32 мОм - Ith 300 А 50 Гц для Силовая цепь
Мощность, рассеиваемая одним полюсом
20 Вт AC-3
29 Вт AC-1
Пределы напряжения цепи управления
Находится в состоянии работы: 0,85...1,1 Uc в 50 Гц 55 °C)
Отпускание: 0,35...0,55 Uc в 50 Гц 55 °C)
Время работы
20...35 мс при замыкании
7...15 мс при размыкании
Механическая износостойкость
500000 циклы
Максимальная частота коммутации
1200 цикл/ч в <55 °C
Потребляемая мощность при срабатывании
805 В·А 50 Гц 0,3 20 °C)
970 В·А 60 Гц 0,3 20 °C)
Потребляемая мощность при удержании, В·А
55 В·А 50 Гц 0,3 20 °C)
66 В·А 60 Гц 0,3 20 °C)
Теплоотдача
18...24 Вт для Цепь управления
Минимальный коммутируемый ток
5 мА для Цепь управления
Минимальное коммутируемое напряжение
17 В для Цепь управления
Время без перекрытия
1,5 мс при подаче напряжения guaranteed between NC and NO contact
1,5 мс при снятии напряжения guaranteed between NC and NO contact
Сопротивление изоляции
> 10 МОм для Цепь управления
Электрическая износостойкость
200000 циклы AC-1
700000 циклы AC-3
Способ монтажа
Монтаж на панель
Соединения – клеммы
Цепь управления: винтовой зажим 1 1...4 мм² - жесткость кабеля: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1...4 мм² - жесткость кабеля: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1...2,5 мм² - жесткость кабеля: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1...4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1...4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 1 1...2,5 мм² - жесткость кабеля: гибкий С кабельным наконечником
Силовая цепь: кабель с наконечником - наружный диаметр: 185 мм
Силовая цепь: шины 2 - сечение шины: 32 x 4 mm
Recommended tightening torque
Цепь управления: 1,2 Н-м
Силовая цепь: 35 Н-м
Max tightening torque
Цепь управления: 1,4 Н-м
Силовая цепь: 37 Н-м
Условия эксплуатации
Стандарты
МЭК 60947-1
IEC 60947-4-1
IEC 60947-5-1
Сертификаты
EAC
CE
Степень защиты IP
IP00 в соответствии с МЭК 60529
Степень загрязнения 3
Температура окружающей среды -5...55 °C
Температура окружающей среды при хранении -60...80 °C
Допустимая температура воздуха вокруг устройства -20...70 °C при Uc
Рабочая высота
3000 м без ухудшения номинальных значений
Огнестойкость
850 °C в соответствии с IEC 60695-2-1
Механическая стойкость
Вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
Удары контактор разомкнут: 6 g (ном.) в течение 11 мс
Удары контактор замкнут: 7 g (ном.) в течение 11 мс
