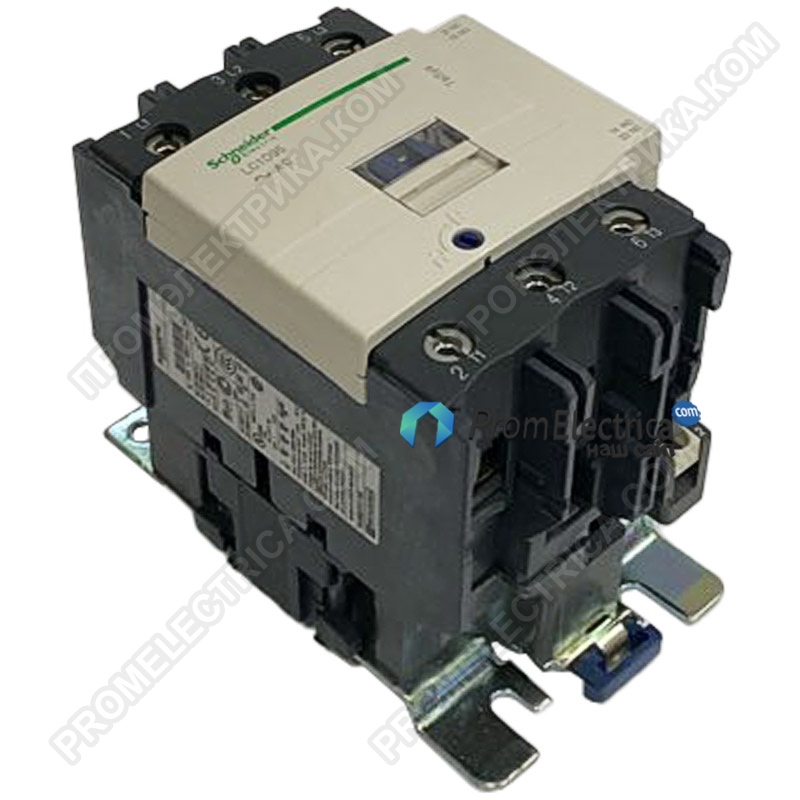

Описание, применение LC1D95MD Schneider Electric
Группа Продуктов TeSys
Наименование товара TeSys D
Тип изделия или компонента контакты
Краткое название uređaja LC1D
Первичный контакт управления двигателем
Резистивно оптереченье
Категории AC-3 нужно
АС-1
АС-4
Входит в сотню самых крупных полове 3Р
[ue] номинальное зарядное колесо: 1000 В переменного тока 25...400 Гц
[ie] номинальный слой 95 a 60 °C) при <= 440 В AC-3 для колеса заряда
125 a 60 °C) при < = 690 В переменного тока-1 для зарядного колеса
Snaga motorora kw 25 кВт при 220...230 в переменном токе 50 Гц (AC-3 Гц))
45 кВт при 380...400 в переменном токе 50 Гц (AC-3))
45 кВт при 415...440 в переменном токе 50 Гц (AC-3))
55 кВт при 500 В переменного тока 50 Гц (AC-3))
45 кВт при 660...690 в переменном токе 50 Гц (AC-3))
45 кВт при 1000 В переменного тока 50 Гц (AC-3))
Л. с. 7,5 л. с. хранение при 115 В переменного тока 60 Гц для монофазных двигателей
15 л. с. при 230/240 в переменном токе 60 Гц для монофазных двигателей
25 л. с. при 200/208 в переменном токе 60 Гц для 3 фазных двигателей
30 л. с. при 230/240 в переменном токе 60 Гц для 3 фазных двигателей
60 л. с. при 460/480 в переменном токе 60 Гц для трофейных двигателей
60 л. с. при 575/600 в переменном токе 60 Гц для трофейных двигателей
Тип Кольского стандартным менеджером постоянного тока
Заправка Кольского диспетчера 220 В постоянного тока
Sastav helpnog Konta 1 No + 1 NC
[uimp] номинальный подзаголовок импульсный напон 8 кв в соответствии с IEC 60947
Категория пренапона III
[ith] предпочтительный термин стойка в vasdu 10 A при <60 °C для сигнального колеса
125 а (при 60 °C) для силовой цепи
Исур является номинальная сила сцепления 1100 a при 440 В переменного тока для силовая цепь соответствующий МЭК 60947
140 AAC для сигнального колеса u в соответствии с sa IEC 60947-5-1
250 а постоянный ток для сигнала, руль у По данным СА МЭК 60947-5-1
Улучшенный номинальная мощность 1100 a при 440 В для силовая цепь соответствует стандарту IEC 60947
[icw] кратковременное шарнирное основание 1100 а при <40 °C-1 С для зарядного колеса
800 а при <40 °C-10 С для зарядного колеса
400 а при <40 °С - 1 мин для зарядного колеса
135 а при 40 °С-10 мин для силовой цепи
140 А-100 мс для сигнального колеса
120 а-500 мс для сигнального колеса
100 а-1 С для сигнального колеса
Он принадлежит osigurat 10 a gG для сигнального колеса u в соответствии с sa IEC 60947-5-1
200 а гг при <= 690 в Координационном типе 1 для силовой цепи
160 а гг при <= 690 в Координационном типе 2 для силовой цепи
Prosečna импеданс 0.8 Мом-125 I-той 50 Гц для силовых цепей
[im] номинальная мощность изоляции цепи prep: 1000 В в соответствии с IEC 60947-4-1
Сигнальная схема: 690 В соответствии с IEC 60947-1
Электрическая долговечность 1,2 млн циклов 95 а переменного тока-3
1,3 миллиона циклов 125 а переменного тока-1
Пучок рассеивания полюсов 12,5 Вт переменного тока-1
7,2 ВТ ПЕРЕМЕННОГО ТОКА-3
Poklopac Zaštitni Са
Плотники
Китай
Стандарты EN/IEC 60947-1
EN / IEC 60947-4-1
EN / IEC 60947-5-1
ГБ / Т 14048,4
Схемы сертификации продукции МЭК КБ
ССС
ЕАП
Lros (Lloyds register of shipping)
Рина
BV
DNV-GL
Схема управления Povezivanje - priključci: винтовой зажим клеммы 2 кабель(ы) 1...2,5 мм2 гибкий с концом кабеля
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...2.5 mm2flexible с конец кабеля
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...4 mm2flexible без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...4 mm2flexible без конец кабеля
Колеса-менеджер: винтов 1 кабель(Ови) 1 ... 4 мм2 без кабельного уникальный доступ к
Колесный менеджер: гребные винты соединительного блока 2 троса (ovi) 1 ... 4 мм2-это подошва троса
Силовая схема: разъем 1 кабель(ы) 4...50 мм2 гибкий без конца кабеля
силовая схема: разъем 2 кабель(ы) 4...25 мм2 гибкий без конца кабеля
Силовая схема: разъем 1 кабель(ы) 4...50 мм2 гибкий с концом кабеля
силовая схема: разъем 2 кабель (ы) 4...16 мм2 гибкий с концом кабеля
зарядное колесо: разъем 1 кабель (ovi) 4 ... 50 мм2-это активная мощность без крышки кабеля
Зарядное колесо: соединительный кабель 2 (ovi) 4 ... 25 мм2-это активная мощность без кабельного доступа.
Момент цепи управления: 1.2 Н. м-на клеммах винтового зажима-с плоской отверткой Ø 6 мм
Схема управления: 1.2 Н. м-на винтовых зажимных клеммах-с отверткой Philips no 2
Силовая схема: 12 Н. м-на Конноре-с плоской отверткой Ø от 6 до Ø 8 мм
Силовая схема: 12 Н. м-на шестигранной головке винта Коннора 4 мм
95 выключение погода ... 130 МС закрытие
20...35 мс открытие
Уровень разряда Sigurnosne B10d = 1,3 миллиона циклов контакта sa номинальный optereæni u в соответствии с sa EN / ISO 13849-1
B10d = 20 миллионов циклов контакта sa mechanical optereæni u в соответствии с sa EN / ISO 13849-1
Механическая износостойкость 10 млн. циклов
Максимальный цикл 3600 Cyc / H 60 °C
Допунская информация
Технология kalema Bez ugradenog prigušivača
Забор заполняется регулятором Кола 0,1...0,3 Uc(-40 ... 70 °C): отсев постоянного тока
0,85...1,1 Uc (-40 ... 55 °C): рабочий постоянный ток
1 ... 1.1 Uc (55 ... 70 °C): рабочий постоянный ток
Погодная константа 75 миллисекунд
Взрыв снаги u w 22 Вт (при 20 °C))
Snaga holding u w 22 W при 20 °C
Тип pomoćnog контактного типа механически связан с 1 NO + 1 NC, соответствующим этому IEC 60947-5-1
тип зеркального контакта 1 NC, соответствующего IEC 60947-4-1
Частота полюсного сигнала 25...400 Гц
Минимальная коммутационная стойка 5 мА для сигнальной цепи
Минимум после 17 В для цепь сигнализации
фиксированная погода 1,5 мс при обесточивании между ЧПУ и без контакта
1,5 МС по энергии между ЧПУ и без контакта
Сопротивление изоляции > 10 МОм для сигнальной цепи
Совместимость контакта М9
Совместимость LC1D
Превращение
ИС степень защиты ІР20 стойка лицом соответствуя к IEC 60529
Укрепленный TH в соответствии с IEC 60068-2-30
Степень порядка 3
Температура окружающей среды для rad-40 ... 60 °C
60 ... 70 °C с уничтожением
Температура окружающей среды для выравнивания -60 ... 80 °C
Высота для Раджа uređ 0...3000 м
Сопротивление vatru 850 °C u в соответствии с sa IEC 60695-2-1
Сопротивление пламени V1 соответствует OJ 94
Механическая вибрация вибрационный контакт разомкнут: 2 ГН, 5...300 Гц
Шоковый контакт разомкнут: 8 ГН в течение 11 мс
Вибрационный контакт замкнут: 3 ГН, 5...300 Гц
Ударный контакт замкнут: 10 ГН в течение 11 мс
Высота 127 Мм
Ширина 85 Мм
Дубина 186 Мм
Вес изделия 2,61 кг
