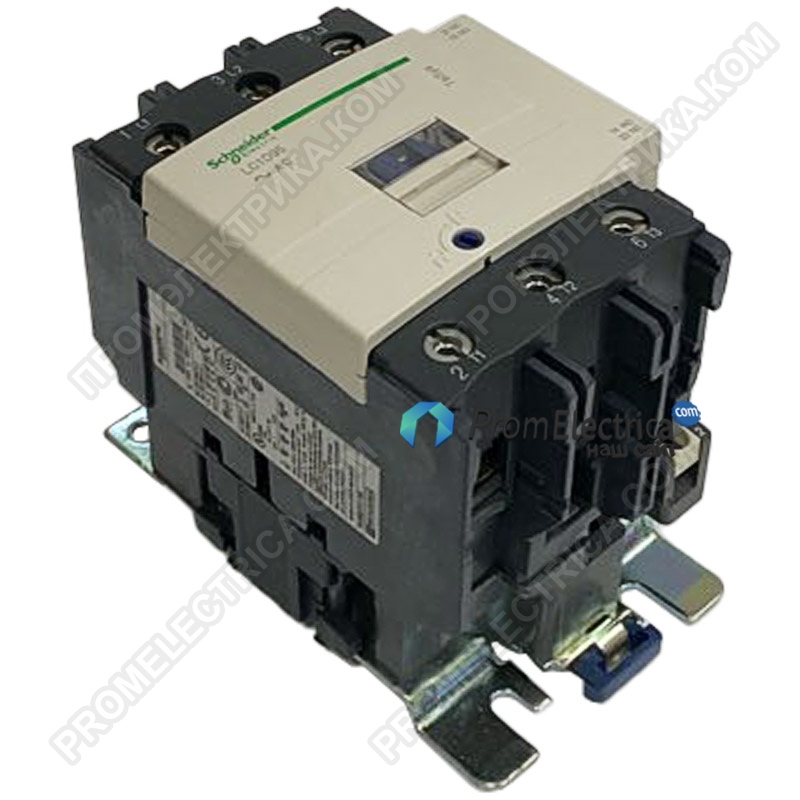

Описание, применение LC1D95BD Schneider Electric
Диапазон TeSys
Название продукта TeSys D
Тип продукта или компонента
Название продукта TeSys D
Тип продукта или компонента
Контактор
Краткое имя устройства LC1D
Применение контактора активная нагрузка
Управление двигателем
Категория использования AC-3
АС-4
АС-1
Описание полюсов 3P
Контактный
состав силового полюса 3 NO
[Ue] номинальное рабочее напряжение
Схема питания: 1000 В переменного тока 25...400 Гц
[Ie] номинальный рабочий ток
95 а (при <60 °C) при <= 440 В переменного тока-3 для силовой цепи
125 а (при <60 °C) при <= 690 В переменного тока-1 для силовой цепи
Мощность двигателя кВт 25 кВт при 220...230 В переменного тока 50 Гц (AC-3)
45 кВт при 380...400 В переменного тока 50 Гц (AC-3)
45 кВт при 415...440 В переменного тока 50 Гц (AC-3)
55 кВт при 500 В переменного тока 50 Гц (AC-3)
45 кВт при 660...690 В переменного тока 50 Гц (AC-3)
45 кВт при 1000 В переменного тока 50 Гц (AC-3)
Мощность двигателя л. с. (UL / CSA)
7,5 л. с. при 115 В переменного тока 60 Гц для 1 фазных двигателей
15 л. с. при 230/240 В переменного тока 60 Гц для 1 фазных двигателей
25 л. с. 200/208 В переменного тока 60 Гц 3 фазы
30 л. с. 230/240 В переменного тока 60 Гц 3 фазы
60 л. с. при 460/480 В переменного тока 60 Гц для 3-фазных двигателей
60 л. с. при 575/600 В переменного тока 60 Гц для 3-фазных двигателей
Тип цепи управления стандарт постоянного тока [Uc]
напряжение цепи управления
24 В ПОСТОЯННОГО ТОКА
Вспомогательный контактный
состав
1 NO + 1 NC
[Uimp] номинальное импульсное
выдерживающее напряжение
8 кв IEC 60947
Категория перенапряжения III
[Ith] обычный
тепловой ток свободного воздуха
10 a сигнальная схема 140 °F (60 °C)
125 A 140 °F (60 °C) силовая цепь
Номинальная
производительность Irms
1100 а 440 в цепь питания переменного тока IEC 60947
140 а цепь сигнализации переменного тока IEC 60947-5-1
250 а цепь сигнализации постоянного тока IEC 60947-5-1
Номинальная разрывная мощность 1100 а 440 В силовая цепь IEC 60947
[Icw] номинальный кратковременный
выдерживающий ток
1100 в 40 °С - 1 для силовая цепь
800 A 40 °C - 10 С для силовой цепи
400 A 40 °C - 1 мин для силовой цепи
135 A 104 °F ( 40 °C) - 10 мин цепь питания
140 А - 100 мс сигнальная схема
120 а - 500 мс цепь сигнализации
Сигнальная схема 100 а - 1 с
Клиентов, связанные предохранитель 10 а гг сигнализации замыкания МЭК 60947-5-1
200 а gG <= 690 В силовая цепь типа 1
160 а gG <= 690 В силовая схема типа 2
Среднее сопротивление 0.8 мом - 125 I-той 50 Гц мощность цепи
[Ui] номинальное
напряжение изоляции
Силовая схема 1000 в IEC 60947-4-1
Сигнальная схема 690 В IEC 60947-1
Электрическая долговечность 1.2 Mcycles 95 A AC-3
1.3 Mcycles 125 a AC-1
Рассеиваемая мощность на
полюс
12,5 ВТ ПЕРЕМЕННОГО ТОКА-1
7.2 ВТ AC-3
Передняя крышка с
Монтажная опорная рейка
Тарелка
стандарты EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
ГБ/Т 14048,4
Сертификация продукции Iecee CB Scheme
CCC
EAC
LROS (Lloyds register of shipping)
Рина
BV
DNV-GL
Соединения-клеммы схема управления винтовой зажим клеммы 2 0.00...
0.00 in2 (1...2.5 mm2)гибкий с концом кабеля
схема управления винтовой зажим клеммы 1 0.00...
0.00 in2 (1...2.5 mm2)гибкий с концом кабеля
схема управления винтовой зажим клеммы 1 0.00...
0,01 дюйма 2 (1...4 мм2)гибкая без конца кабеля
схема управления винтовой зажим клеммы 2 0,00...
0,01 дюйма 2 (1...4 мм2)гибкая без конца кабеля
схема управления винтовой зажим клеммы 1 0,00...
0,01 дюйма 2 (1...4 мм2)твердое тело без конца кабеля
схема управления винтовой зажим клеммы 2 0,00...
0,01 дюйма 2 (1...4 мм2)твердое тело без конца кабеля
Разъем силовой цепи 1 0,01...0,08 дюйма 2 (4...
50 мм2) гибкий без конца кабеля
Разъем силовой цепи 2 0,01...0,04 дюйма 2 (4...
25 мм2) гибкий без конца кабеля
Разъем силовой цепи 1 0,01...0,08 дюйма 2 (4...
50 мм2)гибкий с конец кабеля
Разъем силовой цепи 2 0,01...0,02 дюйма 2 (4...
16 мм2)гибкий с конец кабеля
Разъем силовой цепи 1 0,01...0,08 дюйма 2 (4...
50 мм2) твердое тело без конца кабеля
Разъем силовой цепи 2 0,01...0,04 дюйма 2 (4...
25 мм2) твердое тело без конца кабеля
Схема управления моментом затяжки 10.62 lbf.in (1.2 Н. м)
клеммы винтового зажима плоские Ø 6 мм
Схема управления 10.62 lbf.in (1.2 Н. м)
клеммы винтового зажима Philips No 2
Силовая схема 106.21 lbf.in (12 Н. м) разъем плоский Ø
От 6 до Ø 8 мм
Силовая схема 106.21 lbf.in (12 Н. м) разъем
шестигранный 0,16 дюйма (4 мм)
Время работы 95...130 МС закрытие
20...35 мс открытие
Уровень надежности безопасности B10d = 1,3 Мккл контактор с номинальной нагрузкой, соответствующий EN/ISO 13849-1
B10d = 20 МЦ контактор с механической нагрузкой, соответствующий EN / ISO 13849-1
Ресурс по механической стойкости 10 Mcycles
Максимальная рабочая скорость 3600 cyc/ч 140 °F (60 °C)
Дополнительный
Катушечная технология без встроенного модуля подавления
Пределы напряжения цепи управления 0,1...0,3 Uc -40...158 °F (-40...70 °C) выпадающий постоянный ток
0.85...1.1 Uc -40...131 °F (-40...55 °C) рабочий постоянный ток
1...1.1 Uc 131...158 °F (55...70 °C) рабочий постоянный ток
Постоянная времени 75 мс
Пусковая мощность в Вт 22 Вт 68 °F (20 °C))
Потребляемая мощность удержания в Вт 22 Вт 68 °F (20 °C)
Вспомогательные контакты типа механически связанные 1 NO + 1 NC IEC 60947-5-1
Зеркальный Контакт 1 NC IEC 60947-4-1
Частота цепи сигнализации 25...400 Гц
Минимальный ток переключения сигнальной цепи 5 мА
Минимальное коммутационное напряжение 17 в сигнальная цепь
Время неперекрывания 1,5 мс при обесточивании между ЧПУ и без контакта
1,5 мс при включении питания между ЧПУ и без контакта
Сопротивление изоляции > 10 МОм сигнальная цепь
Совместимость контактов M9
Код совместимости LC1D
диапазон мощности двигателя 55...100 кВт при 480...500 в 3 фазы
15...25 кВт 200...240 В 3 фазы
30...50 кВт при 380...440 В 3 фазы
30...50 кВт при 480...500 в 3 фазы
Тип стартера двигателя прямой он-лайн контактор
Напряжение катушки контактора 24 В постоянного тока стандарт
Окружающая среда
IP степень защиты IP20 лицевая сторона IEC 60529
Защитная обработка TH IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха для работы -40...140 °F (-40...60 °C)
140...158 °F (60...70 °C) с понижением температуры
Температура окружающего воздуха при хранении -76...176 °F (-60...80 °C)
Рабочая высота 0...9842,52 фута (0...3000 м)
Огнестойкость 1562 °F (850 °C) IEC 60695-2-1
Огнестойкость V1 UL 94
Механическая устойчивость вибраций контактора open2 Gn, 5...300 Гц
Ударный контактор open8 Gn в течение 11 мс
Вибрации контактора замкнутого 3 ГН, 5...300 Гц
Ударный контактор замкнут 10 ГН на 11 мс
Высота 5,00 дюйма (127 мм)
Максимальная ширина 3,35 дюйма (85 мм)
Глубина 7,32 дюйма (186 мм)
Вес нетто 5,75 фунта (США) (2,61 кг)
