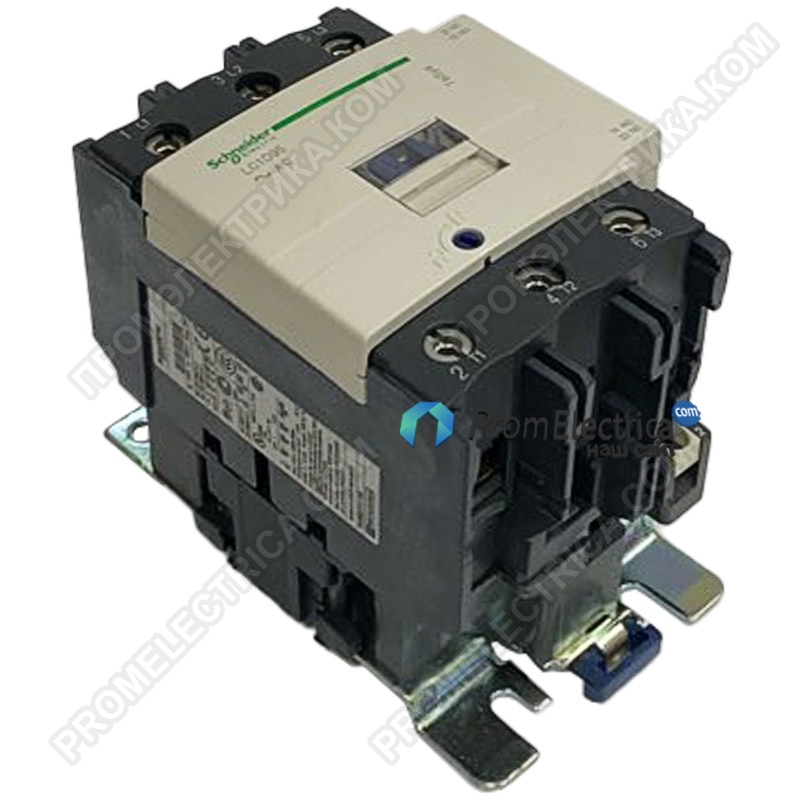

Описание, применение LC1D80U7 Schneider Electric
Диапазон TeSys
Название продукта TeSys D
Контактор типа изделия или компонента
Краткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-1
АС-4
АС-3
Описание полюсов 3P
Состав полюсного контакта 3 нет
Номинальное рабочее напряжение силовой цепи: < = 300 В постоянного тока 25...400 Гц
Схема питания: < = 690 В переменного тока
[Ie] номинальный рабочий ток 125 а (при <60 °C) при <= 440 В переменного тока AC-1 для силовой цепи
80 а (при <60 °C) при <= 440 В переменного тока AC-3 для силовой цепи
Мощность двигателя кВт 22 кВт при 220...230 В переменного тока 50/60 Гц (AC-3)
37 кВт при 380...400 В переменного тока 50/60 Гц (AC-3)
45 кВт при 415...440 В переменного тока 50/60 Гц (AC-3)
55 кВт при 500 В переменного тока 50/60 Гц (AC-3)
45 кВт при 660...690 В переменного тока 50/60 Гц (AC-3)
45 кВт при 1000 В переменного тока 50/60 Гц (AC-3)
15 кВт при 400 В переменного тока 50/60 Гц (AC-4)
Мощность двигателя л. с. 20 л. с. при 200/208 В переменного тока 50/60 Гц для 3-фазных двигателей
7,5 л. с. при 115 В переменного тока 50/60 Гц для 1-фазных двигателей
15 л. с. при 230/240 В переменного тока 50/60 Гц для 1-фазных двигателей
25 л. с. при 230/240 В переменного тока 50/60 Гц для 3-фазных двигателей
60 л. с. при 460/480 В переменного тока 50/60 Гц для 3-фазных двигателей
60 л. с. при 575/600 В переменного тока 50/60 Гц для 3-фазных двигателей
Тип цепи управления переменный ток частотой 50/60 Гц
[Uc] напряжение цепи управления 240 В переменного тока 50/60 Гц
Состав вспомогательного контакта 1 но + 1 НЗ
[Uimp] номинальное импульсное выдерживающее напряжение 8 кв в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный тепловой ток свободного воздуха 10 а (при 60 °C) для сигнальной цепи
125 а (при 60 °C) для силовой цепи
Irms номинальная пропускная способность 140 а переменного тока для сигнальной цепи в соответствии с IEC 60947-5-1
250 а постоянного тока для сигнальной цепи в соответствии с IEC 60947-5-1
1100 a при 440 V для силовая цепь в соответствии с IEC 60947
Номинальная разрывная мощность 1100 a при 440 V для силовая цепь соответствует стандарту IEC 60947
[Icw] номинальный кратковременный выдерживающий ток 640 а 40 °C - 10 С для силовой цепи
990 а 40 °C - 1 С для силовой цепи
135 А 40 °C - 10 мин для силовой цепи
320 A 40 °C - 1 мин для силовой цепи
100 а - 1 С для сигнальной цепи
120 а - 500 мс цепь сигнализации
140 А - 100 мс цепь сигнализации
Соответствующий номинальный предохранитель 10 A gG для сигнальной цепи в соответствии с IEC 60947-5-1
200 а гг при <= 690 в Координационный тип 1 для силовой цепи
160 а гг при <= 690 в Координационный тип 2 для силовой цепи
Среднее сопротивление 0,8 Мом-Ith 125 А 50 Гц для силовой цепи
[Ui] номинальное напряжение изоляции силовой цепи: 600 в CSA сертифицирован
Цепь питания: 600 в ul сертифицирована
Схема питания: 1000 В в соответствии с IEC 60947-4-1
Сигнальная схема: 690 В в соответствии с IEC 60947-1
Сигнальная цепь: 600 в CSA сертифицирована
Сигнальная цепь: 600 в ul сертифицирована
Электрическая прочность 0.8 Mcycles 125 В переменного тока-1 в UE <= 440 В
1,5 Mcycles 80 В переменного тока-3 в UE <= 440 В
Рассеиваемая мощность на полюс 5,1 Вт переменного тока-3
12,5 ВТ ПЕРЕМЕННОГО ТОКА-1
Защитная крышка с
Монтажная опорная плита
Рельс
Стандарты CSA C22. 2 No 14
Ен 60947-4-1
En 60947-5-1 тип
IEC 60947-4-1
МЭК 60947-5-1
UL 508
Сертификаты продукции DNV
ГОСТ
ССС
Рина
CSA
GL
BV
LROS (Lloyds register of shipping)
Ул
Подключения - клеммы цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...2,5 mm2flexible с конец кабеля
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...2,5 mm2flexible с конец кабеля
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...4 mm2flexible без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...4 mm2flexible без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...4 mm2solid без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...4 mm2solid без конец кабеля
Силовая цепь: разъем 1 кабель (- и) 4...50 mm2flexible без конец кабеля
Силовая цепь: разъем 2 кабель (- и) 4...25 mm2flexible без конец кабеля
Силовая цепь: разъем 1 кабель (- и) 4...50 mm2flexible с конец кабеля
Силовая цепь: разъем 2 кабель (- и) 4...16 mm2flexible с конец кабеля
Силовая цепь: разъем 1 кабель (- и) 4...50 mm2solid без конец кабеля
Схема питания: разъем 2 кабель(ы) 4...25 мм2солид без конца кабеля
Схема управления моментом затяжки: 1,2 Н. м - на клеммах винтового зажима - с плоской отверткой Ø 6 мм
Схема управления: 1,2 Н. м-на винтовых зажимных клеммах - с отверткой Philips No 2
Схема питания: 12 Н. м-на разъеме-с отверткой плоской Ø от 6 до Ø 8 мм
Силовая схема: 12 Н. м - на разъеме шестигранная винтовая головка 4 мм
Время работы 20...35 мс закрытие
Открытие 6 ... 20 мс
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая прочность 4 Мцикла
Максимальная рабочая скорость 3600 Cyc/ч 60 °C
Катушечная технология без встроенного модуля подавления
Пределы напряжения цепи управления 0,85...1,1 Uc(-40...55 °C): рабочий переменный ток 60 Гц
0.3...0.6 Uc (-40...70 °C): отсев переменного тока 50/60 Гц
0.8...1.1 Uc (-40...55 °C): рабочий переменный ток 50 Гц
1...1.1 Uc (55...70 °C): рабочий переменный ток 50/60 Гц
Пусковая мощность в ва 245 ва 60 Гц cos phi 0,75 (при 20 °C)
245 ва 50 Гц cos phi 0,75 (при 20 °C)
Потребляемая мощность удержания в ва 26 ва 60 Гц cos phi 0,3 (при 20 °C)
26 ва 50 Гц cos phi 0,3 (при 20 °C)
Тепловыделение 6 ... 10 Вт при 50/60 Гц
Вспомогательные контакты тип тип механически связанный 1 NO + 1 NC в соответствии с IEC 60947-5-1
тип зеркальный Контакт 1 NC в соответствии с IEC 60947-4-1
Частота цепи сигнализации 25...400 Гц
Минимальный коммутируемый ток 5 ma для цепь сигнализации
Минимальное коммутируемое напряжение 17 V для цепь сигнализации
Время неперекрывания 1,5 мс при обесточивании между ЧПУ и без контакта
1,5 мс при включении между ЧПУ и без контакта
Сопротивление изоляции > 10 МОм для сигнальной цепи
Совместимость контактов M11
Код совместимости LC1D
Окружающая среда
IP степень защиты IP20 передняя грань соответствует стандарту IEC 60529
Защитная обработка TH соответствует стандарту IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха для работы -40...60 °C
60...70 °C с понижением температуры
Температура окружающего воздуха при хранении -60...80 °С
Рабочая высота 0...3000 м
Огнестойкость 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая устойчивость вибрации контактора разомкнуты: 2 ГН, 5...300 Гц
Удары контактор разомкнут: 8 GN для 11 мс
Вибрации контактора замкнутого: 3 ГН, 5...300 Гц
Контактор амортизаторы закрытые: 10 GN для 11 мс
Высота 127 Мм
Ширина 85 Мм
Глубина 130 Мм
Масса нетто 1,59 кг
