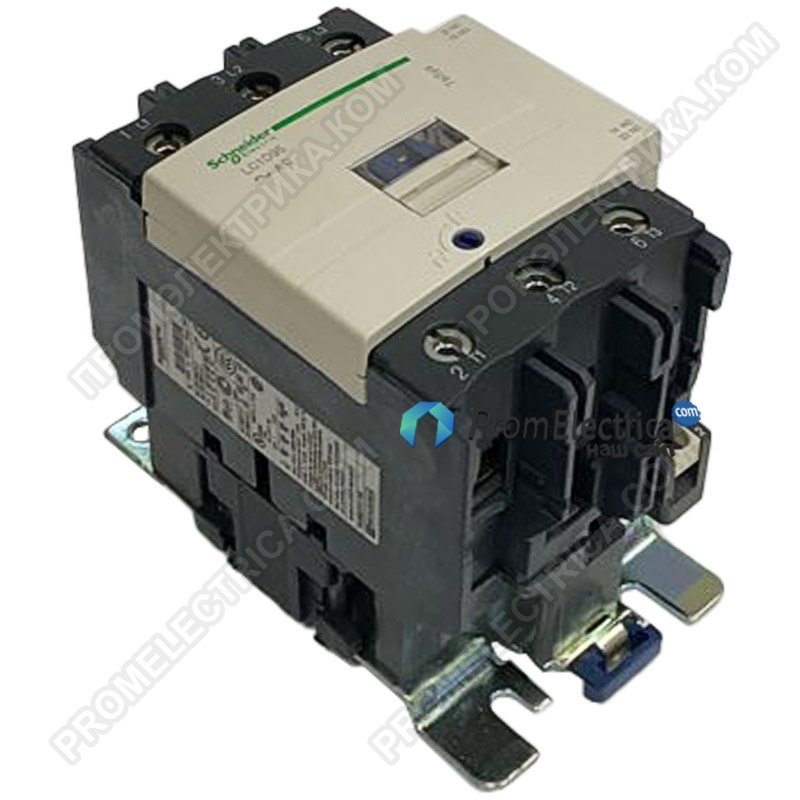

Описание, применение LC1D80Q7 Schneider Electric
Семейство продуктов TeSys D
Тип изделия или компонента
Контактор
Краткое имя устройства
LC1D
Применение контактора
Активная нагрузка
Управление электродвигателем
Категория использования
AC-1
AC-2
AC-3
AC-4
Тип цепи управления Пер. ток
Тип катушки Стандарт
Описание полюсов 3P
Конфигурация контактов полюса 3 Н.О.
[Uc] control circuit voltage
380 V пер. ток 50/60 Hz
Технология использования катушек Без встроенного симметричного защитного стабилитрона
Защитная крышка С
[Icw] номинальный рабочий ток 80 A (≤ 60 °C) пер. ток AC-3 для силовая цепь
125 A (≤ 60 °C) пер. ток AC-1 для силовая цепь
Мощность двигателя, кВт 22 kW при 220...240 V пер. ток 50/60 Hz
37 kW при 380...400 V пер. ток 50/60 Hz
45 kW при 415 V пер. ток 50/60 Hz
45 kW при 440 V пер. ток 50/60 Hz
45 kW при 660...690 V пер. ток 50/60 Hz
45 kW при 1000 V пер. ток 50/60 Hz
55 kW при 500 V пер. ток 50/60 Hz
Мощность двигателя, л.с. 7,5 hp при 115 V пер. ток 60 Hz для 1P электродвигатели соответствует требованиям UL
7,5 hp при 115 V пер. ток 60 Hz для 1P электродвигатели соответствует требованиям CSA
15 hp при 230/240 V пер. ток 60 Hz для 1P электродвигатели соответствует
требованиям UL
15 hp при 230/240 V пер. ток 60 Hz для 1P электродвигатели соответствует
требованиям CSA
20 hp при 200/208 V пер. ток 60 Hz для 3P электродвигатели соответствует
требованиям CSA
20 hp при 200/208 V пер. ток 60 Hz для 3P электродвигатели соответствует
требованиям UL
25 hp при 230/240 V пер. ток 60 Hz для 3P электродвигатели соответствует
требованиям CSA
25 hp при 230/240 V пер. ток 60 Hz для 3P электродвигатели соответствует
требованиям UL
60 hp при 575/600 V пер. ток 60 Hz для 3P электродвигатели соответствует
требованиям CSA
60 hp при 575/600 V пер. ток 60 Hz для 3P электродвигатели соответствует
требованиям UL
60 hp при 460/480 V пер. ток 60 Hz для 3P электродвигатели соответствует
требованиям CSA
60 hp при 460/480 V пер. ток 60 Hz для 3P электродвигатели соответствует
требованиям UL
Тип вспом. контактов Тип дублирующий контакт (1 Н.З.) соответствует требованиям IEC 60947-4-1
Тип механически связанный (1 Н.О. + 1 Н.З.) соответствует требованиям
IEC 60947-5-1
Конфигурация вспом. контактов 1 Н.О. + 1 Н.З.
Пределы напряжения цепи управления 0,3...0,6 Uc при 55 °C отпускание 50/60 Hz
0,8...1,1 Uc при 55 °C находится в состоянии работы 50 Hz
0,85...1,1 Uc при 55 °C находится в состоянии работы 60 Hz
[Ui] номинальное напряжение изоляции 600 V для силовая цепь certifications UL
600 V для силовая цепь certifications CSA
600 V для цепь управления certifications UL
600 V для цепь управления certifications CSA
690 V для цепь управления соответствует требованиям IEC 60947-1
1000 V для силовая цепь соответствует требованиям IEC 60947-1
[Uimp] номинальное выдерживаемое импульсное
напряжение
8 kV соответствует требованиям IEC 60947
Категория перенапряжения III
Монтажная опора Плата
Рейка
Огнестойкость V1 соответствует требованиям UL 94
Подключения – клеммы Силовая цепь: клеммный блок с винтовыми зажимами 1 cable 4...50 mm² -
жесткость кабеля: гибкий - без конец кабеля
Силовая цепь: клеммный блок с винтовыми зажимами 2 cable 4...25 mm² -
жесткость кабеля: гибкий - без конец кабеля
Силовая цепь: клеммный блок с винтовыми зажимами 1 cable 4...50 mm² -
жесткость кабеля: гибкий - с конец кабеля
Силовая цепь: клеммный блок с винтовыми зажимами 2 cable 4...16 mm² -
жесткость кабеля: гибкий - с конец кабеля
Силовая цепь: клеммный блок с винтовыми зажимами 1 cable 4...50 mm² -
жесткость кабеля: сплошной - без конец кабеля
Силовая цепь: клеммный блок с винтовыми зажимами 2 cable 4...25 mm² -
жесткость кабеля: сплошной - без конец кабеля
Цепь управления: клеммный блок с винтовыми зажимами 1 cable 1...4 mm² -
жесткость кабеля: гибкий - без конец кабеля
Цепь управления: клеммный блок с винтовыми зажимами 2 cable 1...4 mm² -
жесткость кабеля: гибкий - без конец кабеля
Цепь управления: клеммный блок с винтовыми зажимами 1 cable 1...2,5 mm²
- жесткость кабеля: гибкий - с конец кабеля
Цепь управления: клеммный блок с винтовыми зажимами 2 cable 1...2,5 mm²
- жесткость кабеля: гибкий - с конец кабеля
Цепь управления: клеммный блок с винтовыми зажимами 1 cable 1...4 mm² -
жесткость кабеля: сплошной - без конец кабеля
Цепь управления: клеммный блок с винтовыми зажимами 2 cable 1...4 mm² -
жесткость кабеля: сплошной - без конец кабеля
Момент затяжки Силовая цепь: 9 N.m - вкл. соединитель с 1 вводом - с помощью отвертки
плоск. Ø 6 - Ø 8 мм шестигранный 4 mm
Цепь управления: 1,2 N.m - вкл. клеммный блок с винтовыми зажимами - с
помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,2 N.m - вкл. клеммный блок с винтовыми зажимами - с
помощью отвертки Philips No 2 2 mm
[Ue] номинальное рабочее напряжение <= 1000 V пер. ток 25...400 Hz для силовая цепь
[Ith] условный тепловой ток на открытом воздухе 10 A при ≤ 60 °C для цепь управления
125 A при ≤ 60 °C для силовая цепь
Номинальная включающая способность Irms 140 A пер. ток для цепь управления соответствует требованиям IEC
60947-5-1
1100 A при 440 V для силовая цепь соответствует требованиям IEC 60947
Номинальная отключающая способность 1100 A при 440 V для силовая цепь соответствует требованиям IEC 60947
Соответствующий номинал предохранителя 10 A gG для цепь управления соответствует требованиям IEC 60947-5-1
160 A gG при <= 690 V координация тип 2 для силовая цепь
200 A gG при <= 690 V координация тип 1 для силовая цепь
Средний импеданс 0,8 mOhm при 50 Hz - Ith 125 A для силовая цепь
Мощность, рассеиваемая одним полюсом 5,1 W AC-3
12,5 W AC-1
Пусковая мощность, ВА 245 VA при 20 °C (cos ϕ 0,75)
245 VA при 20 °C (cos ϕ 0,75)
Потребляемая мощность при удержании, ВА 26 VA при 20 °C (cos ϕ 0,3) 60 Hz
26 VA при 20 °C (cos ϕ 0,3) 50 Hz
Время работы 6...20 ms размыкание
20...35 ms замыкание
Безопасный уровень надежности B10d = 1369863 cycles контактор с номинальной нагрузкой соответствует
требованиям EN/ISO 13849-1
B10d = 20000000 cycles контактор с механической нагрузкой соответствует
требованиям EN/ISO 13849-1
Механическая устойчивость 4000000 cycles
Рабочая частота 3600 cyc/h при ≤ 60 °C
Минимальный коммутируемый ток 5 mA для цепь управления
Минимальное коммутируемое напряжение 17 V для цепь управления
Время без перекрытия 1,5 ms при снятии напряжения между Н.З. и Н.О. контактами
1,5 ms при подаче напряжения между Н.З. и Н.О. контактами
Сопротивление изоляции > 10 MOhm для цепь управления
Описание зажимов ISO n°1 (13-14)NO
(21-22)NC
(A1-A2)CO
Высота 127 mm
Ширина 85 mm
Глубина 130 mm
Масса продукта 1,59 kg
