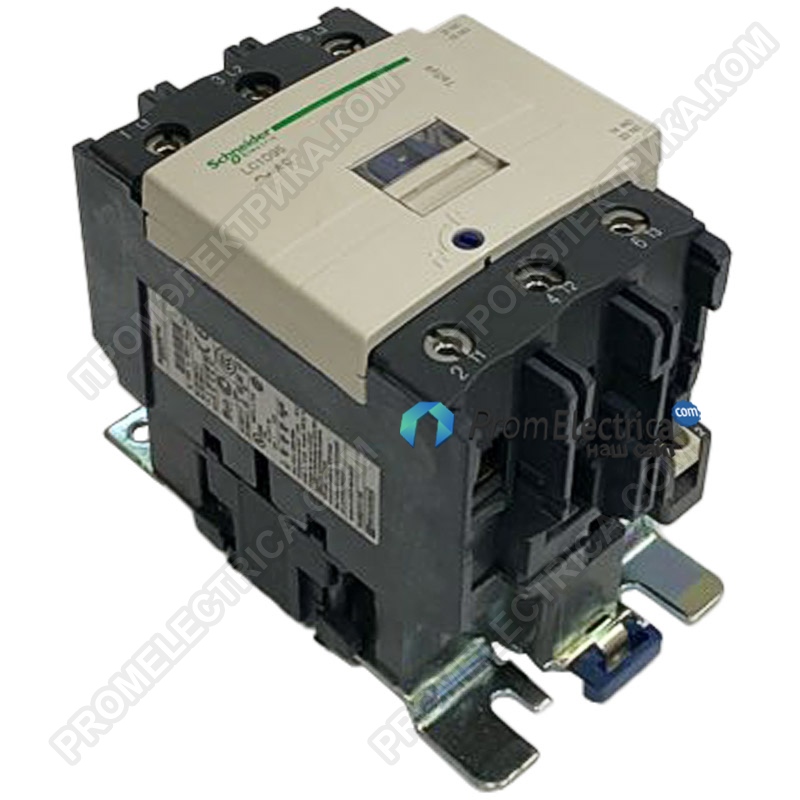

Описание, применение LC1D80BD Schneider Electric
Диапазон TeSys
Название продукта TeSys D
Тип продукта или компонента
Контактор
Краткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-1
АС-3
Описание полюсов 3P
Контактный
состав силового полюса
3 нет
[Ue] номинальное рабочее
напряжение
<= 690 В переменного тока для силовой цепи
<= 300 В постоянного тока 25...400 Гц для силовой цепи
[Ie] номинальный рабочий
ток
80 а (<= 60 °C) при < = 440 В переменного тока AC-3 для силовой цепи
125 А (<= 60 °C) при < = 440 В переменного тока AC-1 для силовой цепи
Мощность двигателя кВт 45 кВт при 1000 В переменного тока 50/60 Гц
45 кВт при 660...690 В переменного тока 50/60 Гц
55 кВт при 500 В переменного тока 50/60 Гц
45 кВт при 415...440 В переменного тока 50/60 Гц
37 кВт при 380...400 В переменного тока 50/60 Гц
22 кВт при 220...230 В переменного тока 50/60 Гц
Мощность двигателя л. с. (UL /
CSA)
60 л. с. при 575/600 В переменного тока 50/60 Гц для 3-фазных двигателей
60 л. с. при 460/480 В переменного тока 50/60 Гц для 3-фазных двигателей
25 л. с. при 230/240 В переменного тока 50/60 Гц для 3-фазных двигателей
15 л. с. при 230/240 В переменного тока 50/60 Гц для 1-фазных двигателей
7,5 л. с. при 115 В переменного тока 50/60 Гц для 1-фазных двигателей
20 л. с. при 200/208 В переменного тока 50/60 Гц для 3-фазных двигателей
Тип цепи управления стандарт постоянного тока
Напряжение цепи управления 24 В постоянного тока
Контакт вспомогательный состав
1 NO + 1 NC
[Uimp] номинальное импульсное
выдерживающее напряжение
8 кв в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный
тепловой ток свободного воздуха
125 а при <= 60 °C для силовой цепи
10 а при температуре < = 60 °C для сигнальной цепи
Номинальная производительность Irms
1100 a при 440 V для силовая цепь соответствует стандарту IEC
60947
250 а постоянный ток для цепь сигнализации в соответствии с IEC
60947-5-1
140 а переменного тока для сигнальной цепи, соответствующей стандарту IEC
60947-5-1
Номинальная разрывная способность
1100 a при 440 V для силовая цепь соответствует стандарту IEC
60947
[Icw] номинальный кратковременный
выдерживающий ток
140 А 100 мс цепь сигнализации
120 а 500 мс цепь сигнализации
100 а 1 с цепь сигнализации
320 А <= 40 °C 1 мин Силовой контур
135 А <= 40 °C 10 мин силовая схема
990 а <= 40 °C 1 с силовая цепь
640 а <= 40 °C 10 с силовая схема
Соответствующий предохранитель номинальная мощность 160 а гг при <= 690 В тип координации 2 для силовой
цепи
200 а гг при <= 690 в Координационный тип 1 для силовой
цепи
10 а GG для цепь сигнализации в соответствии с IEC
60947-5-1
Среднее сопротивление 0,8 МОМ при 50 Гц-Ith 125 а для силовой цепи
[Ui] номинальное
напряжение изоляции
600 V для цепь сигнализации сертификации UL и
600 V для цепь сигнализации CSA сертификаты
690 V для цепь сигнализации в соответствии с IEC
60947-1
1000 V для силовая цепь соответствует стандарту IEC
60947-4-1
Аттестации ul 600 V для цепь питания
600 V для силовая цепь сертификации CSA в
Электрическая прочность 1.5 Mcycles 80 В переменного тока-3 в UE <= 440 В
0.8 Mcycles 125 В переменного тока-1 в UE <= 440 В
Рассеиваемая мощность на
полюс
12,5 ВТ ПЕРЕМЕННОГО ТОКА-1
5,1 ВТ ПЕРЕМЕННОГО ТОКА-3
Защитная крышка с
Монтажная опорная плита
Рельс
Стандарты EN 60947-4-1
En 60947-5-1 тип
IEC 60947-4-1
МЭК 60947-5-1
UL 508
CSA C22. 2 No 14
Сертификаты продукции BV CCC
CSA
DNV
ГЛ
ГОСТ
Рина
UL
LROS
Соединения-клеммы силовая схема: разъем 2 кабель(ы) 4...25 мм2-жесткость кабеля: сплошная - без конца кабеля
Силовая схема: разъем 1 кабель(ы) 4...50 мм2-жесткость кабеля: сплошная - без конца кабеля
Силовая схема: разъем 2 кабель(ы) 4...16 мм2-жесткость кабеля: гибкий - с концом кабеля
Силовая схема: разъем 1 кабель(ы) 4...50 мм2-жесткость кабеля: гибкая - с концом кабеля
Силовая схема: разъем 2 кабель(ы) 4...25 мм2-жесткость кабеля: гибкий-без конца кабеля
Силовая схема: разъем 1 кабель (ы) 4...50 мм2-жесткость кабеля: гибкая-без конца кабеля
схема управления : винтовой зажим клеммы 2 кабеля(ов)
1...4 мм2 - жесткость кабеля: сплошная - без конца кабеля
Схема управления: клеммы винтового зажима 1 кабель(ы)
1...4 мм2 - жесткость кабеля: сплошная - без конца кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
1...4 мм2 - жесткость кабеля: гибкая-без
конца кабеля
схема управления : винтовые зажимные клеммы 1 кабель(ы)
1...4 мм2 - жесткость кабеля: гибкая-без
конца кабеля
схема управления : винтовые зажимные клеммы 1 кабель(ы)
1...2,5 мм2 - жесткость кабеля: гибкая-с концом кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
1...2,5 мм2 - жесткость кабеля: гибкий-с концом кабеля
Момент затяжки силовой цепи: 9 Н. м-на разъеме шестигранный 4мм
Схема питания: 9 Н. м-на разъеме-с отверткой плоской Ø от 6 до Ø 8 мм
Схема управления: 1.2 Н. м-на винтовых зажимных клеммах -
с отверткой Philips No 2
Схема управления: 1.2 Н. м-на винтовых зажимных клеммах -
с плоской отверткой Ø 6 мм
Время работы 20...35 мс открытие
95...130 МС закрытия
Безопасность уровень надежности B10d = 20000000 циклов контактор с механическим
нагрузка, соответствующая стандарту EN/ISO 13849-1
B10d = 1369863 циклов контактор с номинальной нагрузкой, соответствующей EN/ISO 13849-1
Механическая прочность 4 Мцикла
Рабочая скорость 3600 цикл/ч при температуре <= 60 °C
Катушечная технология без встроенного модуля подавления
Пределы напряжения цепи управления 0,85...1,1 Uc при рабочей температуре 55 °C
0.1...0.3 Uc при 55 °C выпадение
Постоянная времени 75 мс
Пусковая мощность в Вт 22 Вт при 20 °C
В потребляемая мощность, Вт 22 Вт при 20 °C
Тип вспомогательных контактов тип зеркального контакта (1 NC) в соответствии с IEC 60947-4-1
Тип механически связанный (1 NO + 1 NC) в соответствии с IEC 60947-5-1
Частота цепи сигнализации 25...400 Гц
Минимальный коммутируемый ток 5 ma для цепь сигнализации
Минимальное коммутируемое напряжение 17 V для цепь сигнализации
Время неперекрывания 1,5 мс при включении питания (между ЧПУ и без контакта)
1,5 мс при обесточивании (между ЧПУ и без контакта)
Сопротивление изоляции > 10 МОм для сигнальной цепи
Окружающая среда
Степень защиты IP IP2x лицевая соответствуя к IEC 60529
Защитная обработка TH соответствует стандарту IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха для работы -5...60 °C
Температура окружающего воздуха при хранении -60...80 °С
Допустимая температура окружающего воздуха вокруг устройства
-40...70 °C при Uc
Рабочая высота 3000 м без снижения температуры
Огнестойкость 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая прочность ударов контактор замкнут 10 ГН в течение 11 мс
Вибрации контактора замкнуты 3 ГН, 5...300 Гц
Удары контактор открытый 8 GN для 11 мс
Вибрации контактора разомкнуты 2 ГН, 5...300 Гц
Высота 127 мм
Ширина 85 мм
Глубина 186 мм
Вес изделия 2,59 кг
