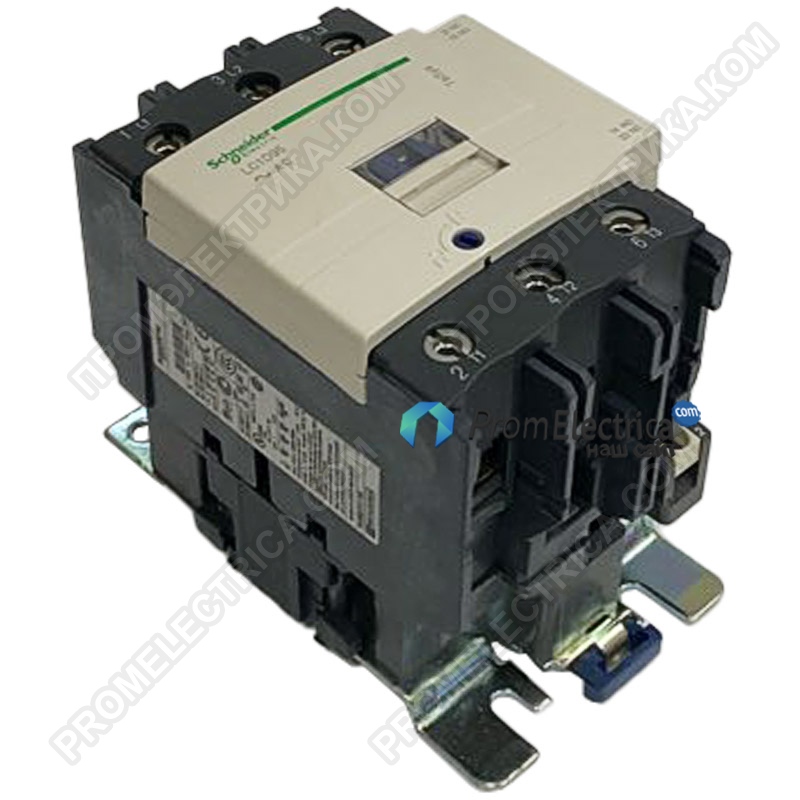

Описание, применение LC1D65Q7 Schneider Electric
Ассортимент продукции TeSys D
Диапазон TeSys
Тип продукта или компонента Контактор
Диапазон TeSys
Тип продукта или компонента Контактор
Краткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-1
АС-2
АС-3
АС-4
Тип цепи управления переменный ток 50/60 Гц
Описание полюсов 3P
Состав полюсного контакта 3 NO
[Ie] номинальный рабочий ток
80 а (<= 140 °F (60 °C)) при <= 440 В переменного тока AC-1 силовая цепь
65 а (<= 140 °F (60 °C)) при <= 440 В переменного тока AC-3 силовая цепь
Мощность двигателя кВт 30 кВт при 440 В переменного тока 50 Гц переменного тока-3
30 кВт при 380...400 В переменного тока 50 Гц переменного тока-3
37 кВт при 500 В переменного тока 50 Гц переменного тока-3
37 кВт при 660...690 В переменного тока 50 Гц переменного тока-3
11 кВт при 400 В переменного тока 50 Гц переменного тока-4
18,5 кВт при 220...230 В переменного тока 50 Гц переменного тока-3
30 кВт при 415 В переменного тока 50 Гц переменного тока-3
37 кВт при 1000 В переменного тока 50 Гц переменного тока-3
Мощность двигателя л. с. 40 л. с. при 460/480 В переменного тока 60 Гц 3 фазы
5 л. с. при 115 В переменного тока 60 Гц 1 фаза
10 л. с. при 230/240 В переменного тока 60 Гц 1 фаза
20 л. с. при 200/208 В переменного тока 60 Гц 3 фазы
20 л. с. при 230/240 В переменного тока 60 Гц 3 фазы
50 л. с. при 575/600 В переменного тока 60 Гц 3 фазы
[Uc] напряжение цепи управления
380 В переменного тока 50/60 Гц
Соединения-клеммы схема управления: винтовой зажим клеммы 1 кабель 0...0
in2 (1...2,5 мм2) - жесткость кабеля: гибкая-с
концом кабеля
схема управления: винтовой зажим клеммы 2 кабеля 0...0
in2 (1...2,5 мм2) - жесткость кабеля: гибкая-с
концом кабеля
схема управления: винтовые зажимные клеммы 1 кабель
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: гибкая-
без конца кабеля
схема управления: винтовой зажим клеммы 2 кабеля
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: гибкая-
без конца кабеля
схема управления: винтовые клеммы зажима 1 кабель
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: жесткая
Схема управления: винтовой зажим клеммы 2 кабеля
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: жесткая
Силовая схема: винтовые клеммы 1 кабель 0...0,04 дюйма 2
(2,5...25 мм2) - жесткость кабеля: жесткая
Силовая цепь: винтовые зажимы 2 кабель 0...0.02 дюйм2
(2,5...16 мм2) - жесткость кабеля: жесткая
Силовая схема: винтовые клеммы 1 кабель 0...0,04 дюйма 2
(2,5...25 мм2) - жесткость кабеля: гибкая-без конца кабеля
Силовая цепь: винтовые зажимы 2 кабель 0...0.02 дюйм2
(2,5...16 мм2) - жесткость кабеля: гибкая-без конца кабеля
Силовая схема: винтовые клеммы 1 кабель 0...0,04 дюйма 2
(2,5...25 мм2) - жесткость кабеля: гибкая-с
концом кабеля
силовая цепь: винтовые клеммы 2 кабель 0...0,02 дюйма 2
(2,5...10 мм2) - жесткость кабеля: гибкая - с
концом кабеля
Катушечная технология без встроенного двунаправленного диодного подавителя ограничения пика
Защитная крышка с
Тип вспомогательных контактов тип механически связанных (1 NO + 1 NC) в соответствии с IEC 60947-5-1
Тип контактов (1 НЗ) в соответствии с IEC 60947-4-1
Состав вспомогательного контакта 1 но + 1 НЗ
Пределы напряжения цепи управления 0,3...0,6 Uc при <= 140 °F (60 °C) выпадение 50/60 Гц
0,8...1,1 Uc при <= 140 °F (60 °C) рабочее 50 Гц
0,85...1,1 Uc при <= 140 °F (60 °C) рабочее 60 Гц
[Ui] номинальное напряжение изоляции 600 в сертификация цепи управления CSA
Сертификаты цепи управления 600 в UL
Сертификаты цепи питания 600 в CSA
Сертификаты цепи питания 600 в UL
Схема управления 690 В в соответствии с IEC 60947-1
Схема питания 690 В в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживающее напряжение 8 кв IEC 60947
Категория перенапряжения III
Монтажная опорная плита Рельс
Огнестойкость V1 соответствует UL 94
Схема управления моментом затяжки: 10.62 lbf.in (1.2 Н. м) - на клемме винтового зажима-с отверткой
Филипс № 2
Схема управления: 10.62 lbf.in (1.2 Н. м) - на клемме винтового зажима - с
плоской отверткой Ø 6 мм
Силовая схема: 44.25 lbf.in (5 Н. м) - на винтовой клемме - с плоской отверткой Ø от 6 до Ø 8 мм
Напряжение системы <= 690 В переменного тока 25...400 Гц силовая цепь
[Ith] обычный тепловой ток свободного воздуха 10 а при <= 140 °F (60 °C) схема управления
80 а при <= 140 °F (60 °C) силовая цепь
Номинальная мощность Irms 1000 а при 440 В силовая схема соответствует стандарту IEC 60947
140 а схема управления переменным током в соответствии с IEC 60947-5-1
Номинальная разрывная мощность 1000 а при 440 В силовая цепь соответствует стандарту IEC 60947
Клиентов, связанные предохранитель 10 а цепи управления гг соответствуя к IEC 60947-5-1
125 а гг при <= 690 В координационная силовая схема типа 1
125 а гг при <= 690 В координационная силовая схема типа 2
Рассеиваемая мощность на полюс 4,2 Вт переменного тока-3
6,4 ВТ ПЕРЕМЕННОГО ТОКА-1
Пусковая мощность в ва 140 ва при температуре 68 °F (20 °C) (cos φ 0,75)
160 ва при температуре 68 °F (20 °C) (cos φ 0,75)
Потребляемая мощность удержания в ва 13 ва при температуре 68 °F (20 °C) (cos φ 0.3) 60 Гц
15 ва при 68 °F (20 °C) (cos φ 0.3) 50 Гц
Время работы 12...26 МС закрытие
4...19 мс открытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной нагрузкой в соответствии с EN/ISO
13849-1
B10d = 20000000 циклов контактор с механической нагрузкой в соответствии с EN / ISO
13849-1
Механическая стойкость циклов 6000000
Рабочая скорость < = 3600 cyc/ч при <= 140 °F (60 °C)
Минимальный ток переключения 5 мА схема управления
Минимальное коммутационное напряжение 17 В схема управления
Время неперекрывания 1,5 мс при обесточивании между контактами NC и NO
1,5 мс при включении питания между контактами NC и NO
Сопротивление изоляции > 10 МОм схема управления
Описание клемм ISO n°1 (13-14)NO
(21-22) NC
(A1-A2)CO
Высота 5 дюймов (127 мм)
Ширина 2,95 дюйма (75 мм)
Глубина 4,69 дюйма (119 мм)
Вес продукта 3,09 фунта (США) (1,4 кг)
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-1
АС-2
АС-3
АС-4
Тип цепи управления переменный ток 50/60 Гц
Описание полюсов 3P
Состав полюсного контакта 3 NO
[Ie] номинальный рабочий ток
80 а (<= 140 °F (60 °C)) при <= 440 В переменного тока AC-1 силовая цепь
65 а (<= 140 °F (60 °C)) при <= 440 В переменного тока AC-3 силовая цепь
Мощность двигателя кВт 30 кВт при 440 В переменного тока 50 Гц переменного тока-3
30 кВт при 380...400 В переменного тока 50 Гц переменного тока-3
37 кВт при 500 В переменного тока 50 Гц переменного тока-3
37 кВт при 660...690 В переменного тока 50 Гц переменного тока-3
11 кВт при 400 В переменного тока 50 Гц переменного тока-4
18,5 кВт при 220...230 В переменного тока 50 Гц переменного тока-3
30 кВт при 415 В переменного тока 50 Гц переменного тока-3
37 кВт при 1000 В переменного тока 50 Гц переменного тока-3
Мощность двигателя л. с. 40 л. с. при 460/480 В переменного тока 60 Гц 3 фазы
5 л. с. при 115 В переменного тока 60 Гц 1 фаза
10 л. с. при 230/240 В переменного тока 60 Гц 1 фаза
20 л. с. при 200/208 В переменного тока 60 Гц 3 фазы
20 л. с. при 230/240 В переменного тока 60 Гц 3 фазы
50 л. с. при 575/600 В переменного тока 60 Гц 3 фазы
[Uc] напряжение цепи управления
380 В переменного тока 50/60 Гц
Соединения-клеммы схема управления: винтовой зажим клеммы 1 кабель 0...0
in2 (1...2,5 мм2) - жесткость кабеля: гибкая-с
концом кабеля
схема управления: винтовой зажим клеммы 2 кабеля 0...0
in2 (1...2,5 мм2) - жесткость кабеля: гибкая-с
концом кабеля
схема управления: винтовые зажимные клеммы 1 кабель
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: гибкая-
без конца кабеля
схема управления: винтовой зажим клеммы 2 кабеля
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: гибкая-
без конца кабеля
схема управления: винтовые клеммы зажима 1 кабель
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: жесткая
Схема управления: винтовой зажим клеммы 2 кабеля
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: жесткая
Силовая схема: винтовые клеммы 1 кабель 0...0,04 дюйма 2
(2,5...25 мм2) - жесткость кабеля: жесткая
Силовая цепь: винтовые зажимы 2 кабель 0...0.02 дюйм2
(2,5...16 мм2) - жесткость кабеля: жесткая
Силовая схема: винтовые клеммы 1 кабель 0...0,04 дюйма 2
(2,5...25 мм2) - жесткость кабеля: гибкая-без конца кабеля
Силовая цепь: винтовые зажимы 2 кабель 0...0.02 дюйм2
(2,5...16 мм2) - жесткость кабеля: гибкая-без конца кабеля
Силовая схема: винтовые клеммы 1 кабель 0...0,04 дюйма 2
(2,5...25 мм2) - жесткость кабеля: гибкая-с
концом кабеля
силовая цепь: винтовые клеммы 2 кабель 0...0,02 дюйма 2
(2,5...10 мм2) - жесткость кабеля: гибкая - с
концом кабеля
Катушечная технология без встроенного двунаправленного диодного подавителя ограничения пика
Защитная крышка с
Тип вспомогательных контактов тип механически связанных (1 NO + 1 NC) в соответствии с IEC 60947-5-1
Тип контактов (1 НЗ) в соответствии с IEC 60947-4-1
Состав вспомогательного контакта 1 но + 1 НЗ
Пределы напряжения цепи управления 0,3...0,6 Uc при <= 140 °F (60 °C) выпадение 50/60 Гц
0,8...1,1 Uc при <= 140 °F (60 °C) рабочее 50 Гц
0,85...1,1 Uc при <= 140 °F (60 °C) рабочее 60 Гц
[Ui] номинальное напряжение изоляции 600 в сертификация цепи управления CSA
Сертификаты цепи управления 600 в UL
Сертификаты цепи питания 600 в CSA
Сертификаты цепи питания 600 в UL
Схема управления 690 В в соответствии с IEC 60947-1
Схема питания 690 В в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживающее напряжение 8 кв IEC 60947
Категория перенапряжения III
Монтажная опорная плита Рельс
Огнестойкость V1 соответствует UL 94
Схема управления моментом затяжки: 10.62 lbf.in (1.2 Н. м) - на клемме винтового зажима-с отверткой
Филипс № 2
Схема управления: 10.62 lbf.in (1.2 Н. м) - на клемме винтового зажима - с
плоской отверткой Ø 6 мм
Силовая схема: 44.25 lbf.in (5 Н. м) - на винтовой клемме - с плоской отверткой Ø от 6 до Ø 8 мм
Напряжение системы <= 690 В переменного тока 25...400 Гц силовая цепь
[Ith] обычный тепловой ток свободного воздуха 10 а при <= 140 °F (60 °C) схема управления
80 а при <= 140 °F (60 °C) силовая цепь
Номинальная мощность Irms 1000 а при 440 В силовая схема соответствует стандарту IEC 60947
140 а схема управления переменным током в соответствии с IEC 60947-5-1
Номинальная разрывная мощность 1000 а при 440 В силовая цепь соответствует стандарту IEC 60947
Клиентов, связанные предохранитель 10 а цепи управления гг соответствуя к IEC 60947-5-1
125 а гг при <= 690 В координационная силовая схема типа 1
125 а гг при <= 690 В координационная силовая схема типа 2
Рассеиваемая мощность на полюс 4,2 Вт переменного тока-3
6,4 ВТ ПЕРЕМЕННОГО ТОКА-1
Пусковая мощность в ва 140 ва при температуре 68 °F (20 °C) (cos φ 0,75)
160 ва при температуре 68 °F (20 °C) (cos φ 0,75)
Потребляемая мощность удержания в ва 13 ва при температуре 68 °F (20 °C) (cos φ 0.3) 60 Гц
15 ва при 68 °F (20 °C) (cos φ 0.3) 50 Гц
Время работы 12...26 МС закрытие
4...19 мс открытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной нагрузкой в соответствии с EN/ISO
13849-1
B10d = 20000000 циклов контактор с механической нагрузкой в соответствии с EN / ISO
13849-1
Механическая стойкость циклов 6000000
Рабочая скорость < = 3600 cyc/ч при <= 140 °F (60 °C)
Минимальный ток переключения 5 мА схема управления
Минимальное коммутационное напряжение 17 В схема управления
Время неперекрывания 1,5 мс при обесточивании между контактами NC и NO
1,5 мс при включении питания между контактами NC и NO
Сопротивление изоляции > 10 МОм схема управления
Описание клемм ISO n°1 (13-14)NO
(21-22) NC
(A1-A2)CO
Высота 5 дюймов (127 мм)
Ширина 2,95 дюйма (75 мм)
Глубина 4,69 дюйма (119 мм)
Вес продукта 3,09 фунта (США) (1,4 кг)
