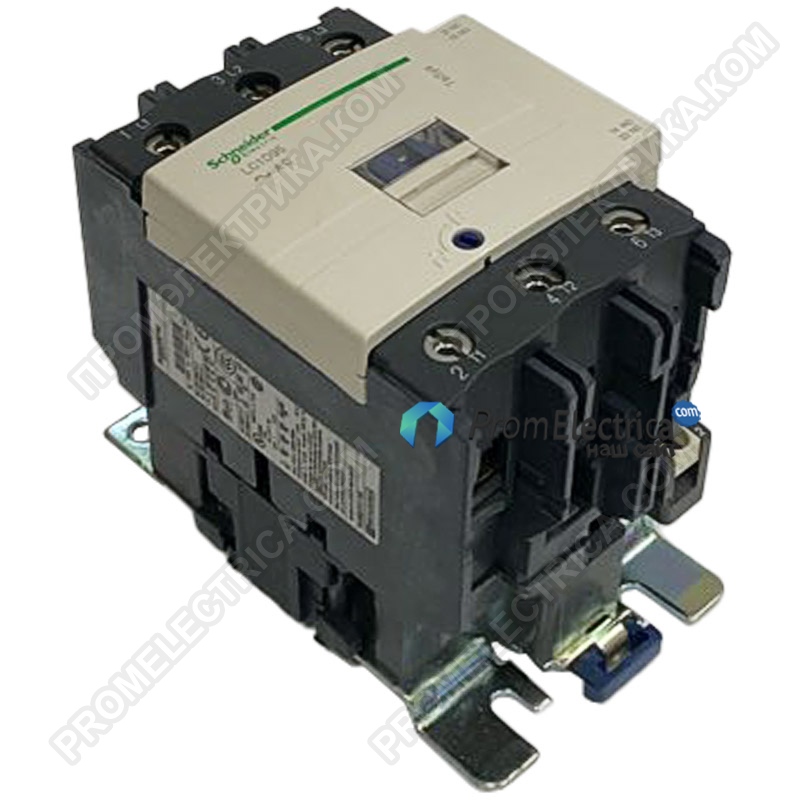

Описание, применение LC1D65E7 Schneider Electric
Ассортимент продукции TeSys D
Диапазон TeSys
Контактор типа изделия или компонента
Краткое имя устройства LC1D
Применение контактора активная нагрузка
Управление двигателем
Категория использования AC-4
АС-2
АС-1
АС-3
Тип цепи управления переменный ток частотой 50/60 Гц
Описание полюсов 3P
Состав полюсного контакта 3 нет
[Ie] номинальный рабочий ток 80 A 140 °F (60 °C)) <= 440 В переменного тока AC-1 силовая цепь
65 A 140 °F (60 °C)) <= 440 В переменного тока AC-3 силовая цепь
Мощность двигателя кВт 30 кВт при 440 В переменного тока 50 Гц (AC-3)
11 кВт 400 В переменного тока 50 Гц переменного тока-4)
30 кВт при 380...400 В переменного тока 50 Гц (AC-3)
37 кВт при 500 В переменного тока 50 Гц (AC-3)
37 кВт при 660...690 В переменного тока 50 Гц (AC-3)
18,5 кВт при 220...230 В переменного тока 50 Гц (AC-3)
30 кВт 415 В переменного тока 50 Гц переменного тока-3)
37 кВт 1000 В переменного тока 50 Гц переменного тока-3)
Дополнительный
Катушечная технология без встроенного двунаправленного диодного подавителя ограничения пика
Защитная крышка с
Максимальная лошадиная сила 5 л. с. при 115 В переменного тока 60 Гц для 1 фазных двигателей
10 л. с. при 230/240 В переменного тока 60 Гц для 1 фазных двигателей
20 л. с. при 200/208 В переменного тока 60 Гц для 3 фазных двигателей
20 л. с. при 230/240 В переменного тока 60 Гц для 3 фазных двигателей
40 л. с. при 460/480 В переменного тока 60 Гц для 3-фазных двигателей
50 л. с. при 575/600 В переменного тока 60 Гц для 3-фазных двигателей
Вспомогательные контакты тип тип механически связанный 1 NO + 1 NC в соответствии с IEC 60947-5-1
тип зеркальный Контакт 1 NC в соответствии с IEC 60947-4-1
Состав вспомогательного контакта 1 но + 1 НЗ
[Uc] напряжение цепи управления 48 В переменного тока 50/60 Гц
[Ui] номинальное напряжение изоляции цепи управления 600 в CSA
Схема управления 600 в UL
силовая схема 600 в CSA
Схема питания 600 в UL
схема управления 690 В IEC 60947-1
Силовая схема 690 В IEC 60947-1
[Uimp] номинальное импульсное выдерживающее напряжение 8 кв IEC 60947
Категория перенапряжения III
Монтажная опорная плита
Рельс
Огнестойкость V1 соответствует UL 94
Соединения-клеммы схема управления винтовой зажим клеммы 1 0,00...0,01 дюйма 2 (1...4 мм2)жесткая
Схема управления винтовой зажим клеммы 2 0,00...0,01 дюйма 2 (1...4 мм2)жесткие
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...4 mm2flexible без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...4 mm2flexible без конец кабеля
Цепи управления клеммы с винтовыми зажимами 1...0.00 0.00 дюйм2 (1...2,5 мм2)гибкий с конец кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...2.5 mm2flexible с конец кабеля
Силовая цепь винтовые клеммы 1...0.00 0.04 В2 (2.5...25 мм2)жесткий
Силовая цепь винтовые клеммы 2 0,00...0,02 дюйма 2 (2,5...16 мм2)жесткие
Винтовые клеммы силовой цепи 1 0,00...0,04 дюйма 2 (2,5...25 мм2)гибкие без конца кабеля
винтовые клеммы силовой цепи 2 0,00...0,02 дюйма 2 (2,5...16 мм2)гибкие без конца кабеля
винтовые клеммы силовой цепи 1 0,00...0,04 дюйма 2 (2,5...25 мм2)гибкие с концом кабеля
Силовая цепь винтовые клеммы 2 0,00...0,02 дюйма 2 (2,5...10 мм2)гибкие с концом кабеля
Схема управления моментом затяжки 10.62 lbf.in (1.2 Н. м) клемма винтового зажима плоская Ø 6 мм
Схема управления 10.62 lbf.in (1.2 Н. м) клемма винтового зажима Philips No 2
Силовая схема 44.25 lbf.in (5 Н. м) винтовая клемма плоская Ø от 6 до 8 мм
Номинальное рабочее напряжение силовой цепи: < = 690 В переменного тока 25...400 Гц
[Ith] обычный тепловой ток свободного воздуха 10 A 140 °F (60 °C) схема управления
80 а (при 60 °C) для силовой цепи
Исур номинальная мощность 1000 a при 440 V для силовая цепь в соответствии с IEC 60947
140 Контрольная цепь переменного тока МЭК 60947-5-1
Номинальная отключающая способность 1000 a при 440 V для силовая цепь соответствует стандарту IEC 60947
Соответствующий номинальный предохранитель 10 A GG схема управления IEC 60947-5-1
125 а гг при <= 690 в Координационный тип 2 для силовой цепи
160 а gG <= 690 В силовая схема типа 1
Рассеиваемая мощность на полюс 4,2 Вт переменного тока-3
6,4 ВТ ПЕРЕМЕННОГО ТОКА-1
Пусковая мощность в ва 140 ва 0,75 68 °F (20 °C))
160 ВА 0,75 68 °F (20 °C))
Потребляемая мощность удержания в ва 13 ва 60 Гц 0,3 68 °F (20 °C))
15 ва 50 Гц 0,3 68 °F (20 °C))
Время работы 4...19 мс открытие
12...26 МС закрытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной нагрузкой EN/ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой EN/ISO 13849-1
Механическая стойкость циклов 6000000
Максимальная рабочая скорость 3600 Cyc/ч 60 °C
Минимальный ток переключения 5 мА для цепи управления
Минимальное коммутируемое напряжение 17 V для цепь управления
Время неперекрывания 1,5 мс при обесточивании между контактами NC и NO
1,5 мс при включении питания между контактами NC и NO
Сопротивление изоляции > 10 МОм для цепи управления
Высота 5,00 дюйма (127 мм)
Максимальная ширина 2,95 дюйма (75 мм)
Глубина 4,69 дюйма (119 мм)
Вес нетто 3,09 фунта (США) (1,4 кг)
Код совместимости LC1D
Среды
Стандарты EN 60947-5-1
IEC 60947-4-1
МЭК 60947-5-1
Ен 60947-4-1
CSA C22. 2 No 14
UL 508
Сертификаты продукции CSA
ГОСТ
CCC
UL
DNV
Рина
LROS (Lloyds register of shipping)
BV
GL
IP степень защиты IP2x соответствует стандарту IEC 60529
IP2x VDE 0106
Температура окружающего воздуха при хранении -76...176 °F (-60...80 °C)
Рабочая высота 3000 м без снижения
Огнестойкость 850 °C в соответствии с IEC 60695-2-1
Ударопрочность 10 ГН контактор открыт
15 ГН контактор закрыт
Виброустойчивость 2 ГН 5...300 Гц контактор открыт
4 ГН 5...300 Гц контактор закрыт
Тепловыделение 4...5 Вт 50/60 Гц схема управления
