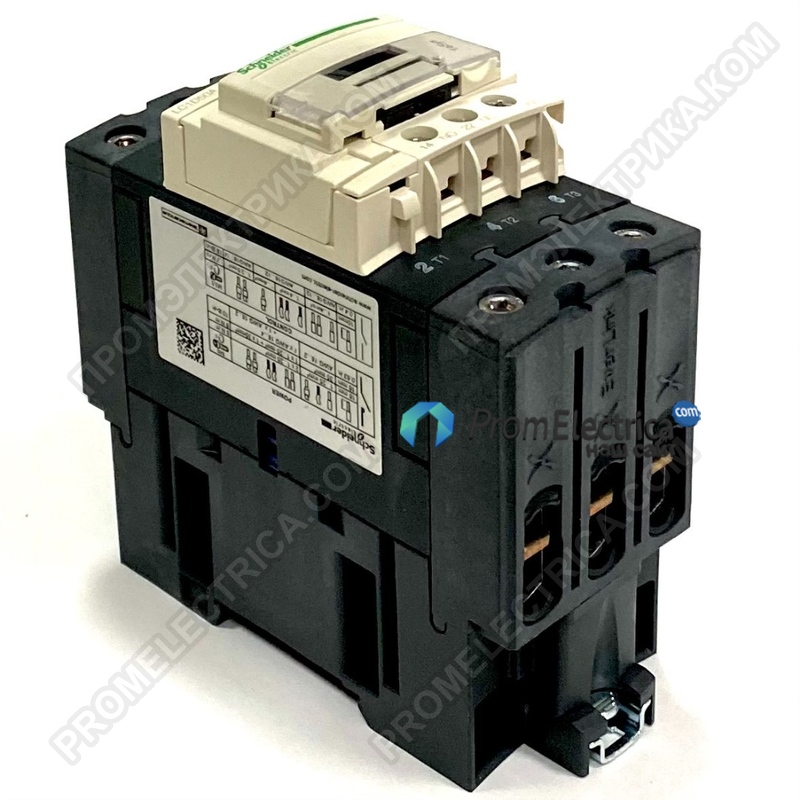

Описание, применение LC1D65AU7 Schneider Electric
Диапазон TeSys
Название продукта TeSys D
Контактор типа изделия или компонента
Краткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-4
АС-3
АС-1
Описание полюсов 3P
Контактный состав силового полюса 3 нет
Номинальное рабочее напряжение силовой цепи: < = 690 В переменного тока 25...400 Гц
Схема питания: < = 300 В постоянного тока
[Ie] номинальный рабочий ток 80 а (при <60 °C) при <= 440 В переменного тока AC-1 для силовой цепи
65 а (при <60 °C) при <= 440 В переменного тока AC-3 для силовой цепи
Мощность двигателя кВт 11 кВт при 400 В переменного тока 50/60 Гц (AC-4)
18,5 кВт при 220...230 В переменного тока 50/60 Гц (AC-3)
30 кВт при 380...400 В переменного тока 50/60 Гц (AC-3)
37 кВт при 500 В переменного тока 50/60 Гц (AC-3)
37 кВт при 660...690 В переменного тока 50/60 Гц (AC-3)
Мощность двигателя HP (UL / CSA) 40 л. с. при 460/480 В переменного тока 50/60 Гц для 3-фазных двигателей
5 л. с. при 115 В переменного тока 50/60 Гц для 1-фазных двигателей
10 л. с. при 230/240 В переменного тока 50/60 Гц для 1-фазных двигателей
20 л. с. при 200/208 В переменного тока 50/60 Гц для 3-фазных двигателей
20 л. с. при 230/240 В переменного тока 50/60 Гц для 3-фазных двигателей
50 л. с. при 575/600 В переменного тока 50/60 Гц для 3-фазных двигателей
Тип цепи управления переменный ток частотой 50/60 Гц
[Uc] напряжение цепи управления 240 В переменного тока 50/60 Гц
Состав вспомогательного контакта 1 но + 1 НЗ
[Uimp] номинальное импульсное выдерживающее напряжение 6 кВ в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный тепловой
ток свободного воздуха
10 а (при 60 °С) для сигнальной цепи
80 а (при 60 °C) для силовой цепи
Irms номинальная пропускная способность 140 а переменного тока для сигнальной цепи в соответствии с IEC 60947-5-1
250 а постоянного тока для сигнальной цепи в соответствии с IEC 60947-5-1
1000 a при 440 V для силовая цепь в соответствии с IEC 60947
Номинальная отключающая способность 1000 a при 440 V для силовая цепь соответствует стандарту IEC 60947
[Icw] номинальный кратковременный выдерживающий ток 520 а 40 °C - 10 С для силовой цепи
900 A 40 °C - 1 С для силовой цепи
110 A 40 °C - 10 мин для силовой цепи
260 A 40 °C - 1 мин для силовой цепи
100 а - 1 С для сигнальной цепи
120 а - 500 мс цепь сигнализации
140 А - 100 мс цепь сигнализации
Соответствующий номинальный предохранитель 10 A gG для сигнальной цепи в соответствии с IEC 60947-5-1
125 а гг при <= 690 в Координационный тип 1 для силовой цепи
125 а гг при <= 690 в Координационный тип 2 для силовой цепи
Среднее сопротивление 1,5 мом-Ith 80 А 50 Гц для силовой цепи
[Ui] номинальное напряжение изоляции силовой цепи: 600 в CSA сертифицирован
Цепь питания: 600 в ul сертифицирована
Сигнальная схема: 690 В в соответствии с IEC 60947-1
Сигнальная цепь: 600 в CSA сертифицирована
Сигнальная цепь: 600 в ul сертифицирована
Схема питания: 690 В в соответствии с IEC 60947-4-1
Электрическая долговечность 1.4 МЦ-80 а переменного тока-1 при Ue <= 440 В
1.45 Mcycles 65 A AC-3 при Ue <= 440 В
Рассеиваемая мощность на полюс 9,6 Вт переменного тока-1
6,3 ВТ ПЕРЕМЕННОГО ТОКА-3
Защитная крышка с
Монтажная опорная рейка
Тарелка
Стандарты CSA C22. 2 No 14
Ен 60947-4-1
En 60947-5-1 тип
IEC 60947-4-1
МЭК 60947-5-1
UL 508
Сертификация продукции ГОСТ
UL CSA
ССС
Подключения - клеммы цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...2.5 mm2flexible с конец кабеля
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...4 mm2flexible без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...4 mm2flexible без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...4 mm2flexible с конец кабеля
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...4 mm2solid без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...4 mm2solid без конец кабеля
Силовая схема: винтовое соединение 1 кабель(ы) 1...35 мм2 гибкий без конца кабеля
Силовая цепь: винтовые клеммы 2 кабель (- и) 1...25 mm2flexible без конец кабеля
Силовая схема: винтовое соединение 1 кабель(ы) 1...35 мм2 гибкий с концом кабеля
Силовая схема: винтовое соединение 2 кабель(ы) 1...25 мм2 гибкий с концом кабеля
Силовая схема: винтовое соединение 1 кабель(ы) 1...35 мм2солид без конца кабеля
Силовая цепь: винтовые клеммы 2 кабель (- и) 1...25 mm2solid без конец кабеля
Схема управления моментом затяжки: 1.7 Н. м-на клеммах винтового зажима - с плоской отверткой Ø 6 мм
Схема управления: 1.7 Н. м-на винтовых зажимных клеммах - с отверткой Philips No 2
Силовая схема: 8 Н. м-на винтовых разъемах EverLink BTR-кабель 25...35 мм2 с шестигранной винтовой головкой
4 мм
Силовая схема: 5 Н. м-на винтовых разъемах EverLink BTR-кабель 1...25 мм2 с шестигранной винтовой головкой
4 мм
Время работы 4...19 мс открытие
12...26 МС закрытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая прочность 6 Mcycles
Максимальная рабочая скорость 3600 cyc/ч 60 °C
Катушечная технология без встроенного модуля подавления
Пределы отсева напряжения цепи управления: 0,3...0,6 Uc переменного тока 50/60 Гц (при 60 °C)
Рабочая: 0,8...1,1 Uc переменного тока 50 Гц (при 60 °C)
Рабочая: 0.85...1.1 Uc AC 60 Гц (при 60 °C)
Пусковая мощность в ва 140 ва 60 Гц cos phi 0,75 (при 20 °C)
160 ва 50 Гц cos phi 0,75 (при 20 °C)
Потребляемая мощность удержания в ва 13 ва 60 Гц cos phi 0,3 (при 20 °C)
15 ва 50 Гц cos phi 0,3 (при 20 °C)
Тепловыделение 4...5 Вт при 50/60 Гц
Вспомогательных контактов тип механически связанный 1 но + 1 НЗ, соответствующий МЭК 60947-5-1
тип контакта 1 НЗ соответствуя к IEC 60947-4-1
Частота цепи сигнализации 25...400 Гц
Минимальный коммутируемый ток 5 ma для цепь сигнализации
Минимальное коммутируемое напряжение 17 V для цепь сигнализации
Время неперекрывания 1,5 мс при обесточивании между ЧПУ и без контакта
1,5 мс при включении питания между ЧПУ и без контакта
Сопротивление изоляции > 10 МОм для сигнальной цепи
Окружающая среда
IP степень защиты IP20 передняя грань соответствует стандарту IEC 60529
Защитная обработка TH соответствует стандарту IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха для работы -5...60 °C
Температура окружающего воздуха при хранении -60...80 °С
Допустимая температура окружающего воздуха
вокруг устройства
-40...70 °C при Uc
Рабочая высота 3000 м без
Огнестойкость 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая устойчивость вибрации контактора разомкнуты: 2 ГН, 5...300 Гц
Вибрации контактора замкнутого: 4 ГН, 5...300 Гц
Контактор амортизаторы закрытые: 15 GN для 11 мс
Удары контактор разомкнут: 10 GN для 11 мс
Высота 122 мм
Ширина 55 мм
Глубина 120 мм
Вес нетто 0,86 кг
