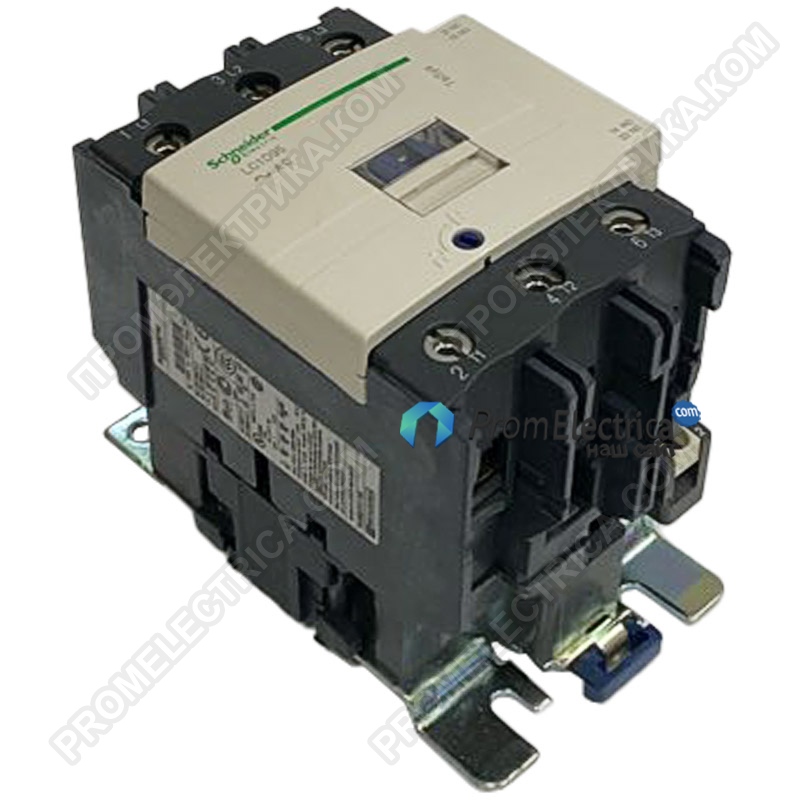

Описание, применение LC1D50Q7 Schneider Electric
Ассортимент продукции TeSys D
Диапазон TeSys
Контактор типа изделия или компонента
Краткое имя устройства LC1D
Применение контактора активная нагрузка
Управление двигателем
Категория использования AC-4
АС-1
АС-2
АС-3
Тип цепи управления переменный ток частотой 50/60 Гц
Описание полюсов 3P
Состав полюсного контакта 3 нет
[Ie] номинальный рабочий ток 50 а (при <60 °C) при <= 440 В переменного тока AC-3 для силовой цепи
80 а (при <60 °C) при <= 440 В переменного тока AC-1 для силовой цепи
Мощность двигателя кВт 22 кВт при 380...400 В переменного тока 50 Гц (AC-3)
25 кВт при 415 В переменного тока 50 Гц (AC-3)
30 кВт при 440 В переменного тока 50 Гц (AC-3)
30 кВт при 500 В переменного тока 50 Гц (AC-3)
33 кВт при 660...690 В переменного тока 50 Гц (AC-3)
15 кВт при 220...230 В переменного тока 50 Гц (AC-3)
11 кВт при 400 В переменного тока 50 Гц (AC-4)
30 кВт при 1000 В переменного тока 50 Гц (AC-3)
Дополнительный
Катушечная технология без встроенного двунаправленного диодного подавителя ограничения пика
Защитная крышка с
Мощность двигателя л. с. 3 л. с. при 115 В переменного тока 60 Гц для 1 фазных двигателей
7,5 л. с. при 230/240 В переменного тока 60 Гц для 1 фазных двигателей
15 л. с. при 200/208 В переменного тока 60 Гц для 3 фазных двигателей
15 л. с. при 230/240 В переменного тока 60 Гц для 3 фазных двигателей
40 л. с. при 460/480 В переменного тока 60 Гц для 3-фазных двигателей
40 л. с. при 575/600 В переменного тока 60 Гц для 3-фазных двигателей
Вспомогательные контакты тип тип механически связанный 1 NO + 1 NC в соответствии с IEC 60947-5-1
тип зеркальный Контакт 1 NC в соответствии с IEC 60947-4-1
Состав вспомогательного контакта 1 но + 1 НЗ
[Uc] напряжение цепи управления 380 В переменного тока 50/60 Гц
[Ui] номинальное напряжение изоляции цепи управления: 600 в CSA сертифицирован
Схема управления: 600 в ul сертифицирована
Схема питания: 600 в CSA сертифицирована
Цепь питания: 600 в ul сертифицирована
Схема управления: 690 В в соответствии с IEC 60947-1
Схема питания: 690 В в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживающее напряжение 8 кв в соответствии с IEC 60947
Категория перенапряжения III
Монтажная опорная рейка
Тарелка
Огнестойкость V1 соответствует UL 94
соединения-клеммы схема управления: винтовой зажим клеммы 1 кабель(ы) 1...4 мм2жесткий
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...4 mm2rigid
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...4 mm2flexible без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...4 mm2flexible без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...2.5 mm2flexible с конец кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...2.5 mm2flexible с конец кабеля
Силовая цепь: винтовые зажимы 1 кабель (- и) 2.5...25 mm2rigid
Силовая цепь: винтовые зажимы 2 кабель (- и) 2.5...16 mm2rigid
Силовая схема: винтовые клеммы 1 кабель(ы) 2,5...25 мм2 гибкий без конца кабеля
Силовая схема: винтовые клеммы 2 кабель(ы) 2,5...16 мм2 гибкий без конца кабеля
силовая схема: винтовые клеммы 1 кабель(ы) 2,5...25 мм2 гибкий с концом кабеля
Силовая схема: винтовые клеммы 2 кабеля(ов) 2,5...10 мм2 гибкие с концом кабеля
Схема управления моментом затяжки: 1.2 Н. м-на клемме винтового зажима - с плоской отверткой Ø 6 мм
Схема управления: 1.2 Н. м-на винтовой зажимной клемме-с отверткой Philips No 2
Силовая схема: 5 Н. м-на винтовой клемме - с плоской отверткой Ø от 6 до Ø 8 мм
Номинальное рабочее напряжение силовой цепи: < = 690 В переменного тока 25...400 Гц
[Ith] обычный тепловой ток свободного воздуха 10 а (при 60 °C) для схемы управления
80 а (при 60 °C) для силовой цепи
Irms номинальная мощность 900 а при 440 В для силовой цепи, соответствующей стандарту IEC 60947
140 а переменного тока для схемы управления в соответствии с IEC 60947-5-1
Номинальная отключающая способность 900 a при 440 V для силовая цепь соответствует стандарту IEC 60947
Клиентов, связанные предохранителя 10 а GG для цепь управления соответствует стандарту IEC 60947-5-1
100 а гг при <= 690 в Координационный тип 1 для силовой цепи
100 а гг при <= 690 в Координационный тип 2 для силовой цепи
Рассеиваемая мощность на полюс 3,7 Вт переменного тока-3
9.6 ВТ AC-1
Пусковая мощность в ва 140 ва cos phi 0,75 (при 20 °C)
160 ва cos phi 0,75 (при 20 °C)
Потребляемая мощность удержания в ва 13 ва 60 Гц cos phi 0,3 (при 20 °C)
15 ва 50 Гц cos phi 0,3 (при 20 °C)
Время работы 4...19 мс открытие
12...26 МС закрытие
Уровень надежности безопасности B10d = 1369863 циклов контактор с номинальной нагрузкой соответствует
EN/ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой в соответствии
с EN / ISO 13849-1
Механическая стойкость циклов 6000000
Максимальная рабочая скорость 3600 Cyc/ч 60 °C
Минимальный ток переключения 5 мА для цепи управления
Минимальное коммутируемое напряжение 17 V для цепь управления
Время неперекрывания 1,5 мс при обесточивании между контактами NC и NO
1,5 мс при включении питания между контактами NC и NO
Сопротивление изоляции > 10 МОм для цепи управления
Описание клемм ISO n°1 (21-22)NC
(13-14) нет
(A1-A2)CO
Высота 127 Мм
Ширина 75 Мм
Глубина 119 Мм
Вес нетто 1,4 кг
Код совместимости LC1D
