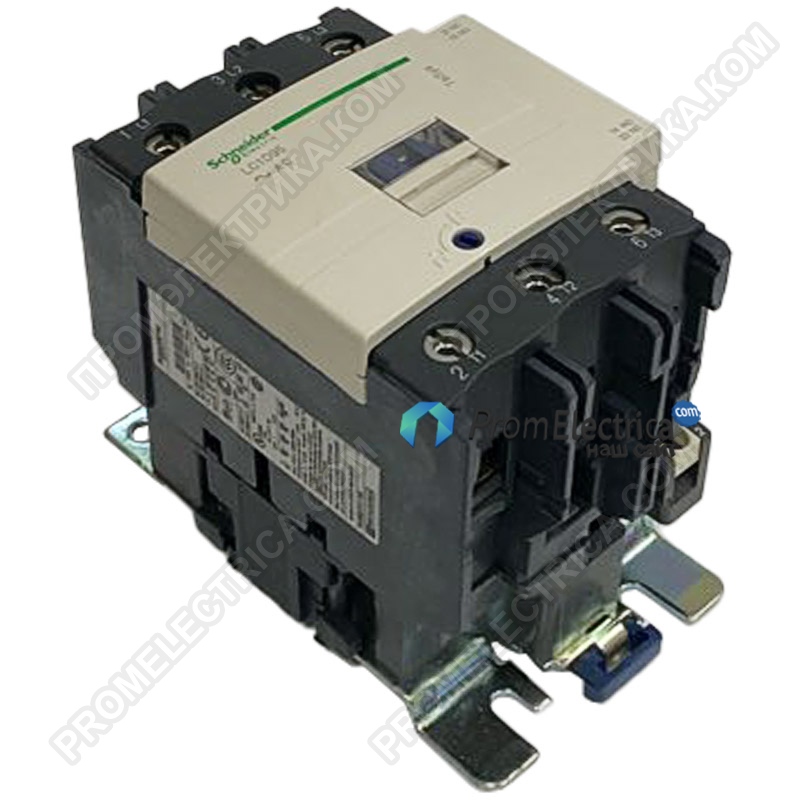

Описание, применение LC1D50B7 Schneider Electric
Ассортимент продукции TeSys D
Диапазон TeSys
Тип продукта или компонент разъем
Короткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория занятости АС-4
АС-3
АС-1
АС-2
Тип цепи управления AC at 50/60 Гц
Количество полюсов 3P
Состав контактных полюсов 3 NA
[Ie] назначенный рабочий ток 50 а (at <60 °C) at < = 440 В AC AC-3 for power circuit
80 а (at <60 °C) at < = 440 В AC AC-1 for power circuit
Мощность двигателя в кВт 22 кВт at 380...400 В AC 50 Гц (AC-3)
25 кВт at 415 В AC 50 Гц (AC-3)
30 кВт at 440 В AC 50 Гц (AC-3)
30 кВт at 500 В AC 50 Гц (AC-3)
33 кВт at 660 ... 690 В AC 50 Гц(AC-3)
15 кВт at 220...230 В AC 50 Гц (AC-3)
11 кВт at 400 В AC 50 Гц (AC-4)
30 кВт at 1000 В AC 50 Гц (AC-3)
Дополняющий
Особенность катушки без двунаправленного ограничения пика диода
Защитная крышка с
мощностью двигателя на HP 3 Hp at 115 V AC 60 Hz for 1 phase motors
7.5 Hp at 230/240 V AC 60 Hz for 1 phase motors
15 Hp at 200/208 V AC 60 Hz for 3 phases motors
15 Hp at 230/240 V AC 60 Hz for 3 phases motors
40 Hp at 460/480 V AC 60 Hz for 3 phases motors
40 Hp at 575/600 V AC 60 Hz for 3 phases motors
Тип вспомогательных контактов Type mechanically linked 1 Нет + 1 NC conforming to IEC 60947-5-1
type mirror contact 1 NC conforming to IEC 60947-4-1
Состав вспомогательных контактов 1 NA + 1 NC
[Uc] напряжение цепи управления 24 V AC 50/60 Гц
Пределы напряжения цепи управления 0.3...0.6 Uc (-40...70 °C):drop-out AC 50/60 Гц
0.8...1.1 Uc (-40...60 °C):operational ПЕРЕМЕННОГО тока 50 Гц
0.85...1.1 Uc (-40...60 °C):operational AC 60 Гц
1 ... 1.1 Uc (60 ... 70 °C): operational AC 50/60 Гц
[Ui] назначенное напряжение изоляции управления circuit: 600 в CSA certified
Схема управления: 600 в UL certified
Схема питания: 600 в CSA certified
Схема питания: 600 в UL certified
Управление circuit: 690 В conforming to IEC 60947-1
Схема питания: 690 В conforming to IEC 60947-1
[Uimp] назначенное напряжение ударопрочности
8 кв conforming to IEC 60947
Категория перенапряжения III
Тип рельсового монтажа
Пластина
Огнестойкость V1 conforming to UL 94
Соединения-клеммы управление circuit: screw clamp terminals 1 кабель(ы) 1...4 mm2rigid
Управление circuit: screw clamp terminals 2 кабель(ы) 1...4 mm2rigid
Control circuit: screw clamp terminals 1 cable(s) 1...4 mm2flexible without cable end
Control circuit: screw clamp terminals 2 cable(s) 1...4 mm2flexible without cable end
Control circuit: screw clamp terminals 1 cable(s) 1...2.5 mm2flexible with cable end
Control circuit: screw clamp terminals 2 cable(s) 1...2.5 mm2flexible with cable end
Power circuit: screw terminals 1 cable(s) 2.5...25 mm2rigid
Power circuit: screw terminals 2 кабель(s) 2.5 ... 16 mm2rigid
Power circuit: screw terminals 1 cable(s) 2.5...25 mm2flexible without cable end
Power circuit: screw terminals 2 cable(s) 2.5...16 mm2flexible without cable end
Power circuit: screw terminals 1 cable(s) 2.5...25 mm2flexible with cable end
Power circuit: screw terminals 2 cable(s) 2.5...10 mm2flexible with cable end
Момент затяжки Control circuit: 1.7 N. m - ВКЛ. screw clamp terminal - screwdriver with flat Ø 6 мм
Управление circuit: 1.7 N. m-on screw clamp terminal-with screwdriver Philips № 2
Power circuit: 5 N. m-on screw terminal-with screwdriver flat Ø 6 to Ø 8 mm
[ЕС] назначенное рабочее напряжение Power circuit: < = 690 В AC 25 ... 400 Гц
[Ith] обычный тепловой ток 10 а (at 60 °C) for Контрольная схема
80 а (at 60 °C) for power circuit
Irms номинальная мощность подключения 900 а at 440 В for power circuit conforming to IEC 60947
140 а AC for Контрольная схема соответствия IEC 60947-5-1
Мощность, выделенная от отключения 900 до at 440 V for power circuit conforming to IEC 60947
Предохранитель, связанный с 10 gG for Контрольная схема, соответствующая IEC 60947-5-1
100 а GG at < = 690 В coordination type 1 for power circuit
100 а GG at < = 690 В coordination type 2 for power circuit
Мощность, рассеиваемая полюсом 3.7 Вт AC-3
9.6 ВТ AC-1
Потребление при вызове в ва 140 ва cos phi 0.75 (at 20 °C)
160 ва cos phi 0.75 (at 20 °C)
Расход технического обслуживания в ва 13 ва 60 Гц cos phi 0.3 (at 20 °C)
15 ва 50 Гц COS phi 0.3 (at 20 °C)
Продолжительность маневра 4 ... 19 мс opening
12 ... 26 МС закрытие
Уровень надежности безопасности B10d = 1369863 Cycles контактор with номинальная нагрузка conforming-
to in / ISO 13849-1
B10d = 20000000 cycles контактор with mechanical load conforming-
to в / ISO 13849-1
Механическое эндурантность 6000000 циклов
Рабочий диапазон 3600 Cyc / H 60 °C
Минимальный ток переключения 5 мА for схема управления
Минимальное напряжение переключения 17 в for схема управления
Время без перекрытия 1.5 МС on де-energisation between NC and non contacts
1.5 Ms on energisation between NC and non contacts
Сопротивление изоляции > 10 МОм для цепи управления
Высота 127 Мм
Ширина 75 Мм
Глубина 119 Мм
Вес изделия 1.4 кг
Код совместимости LC1D
