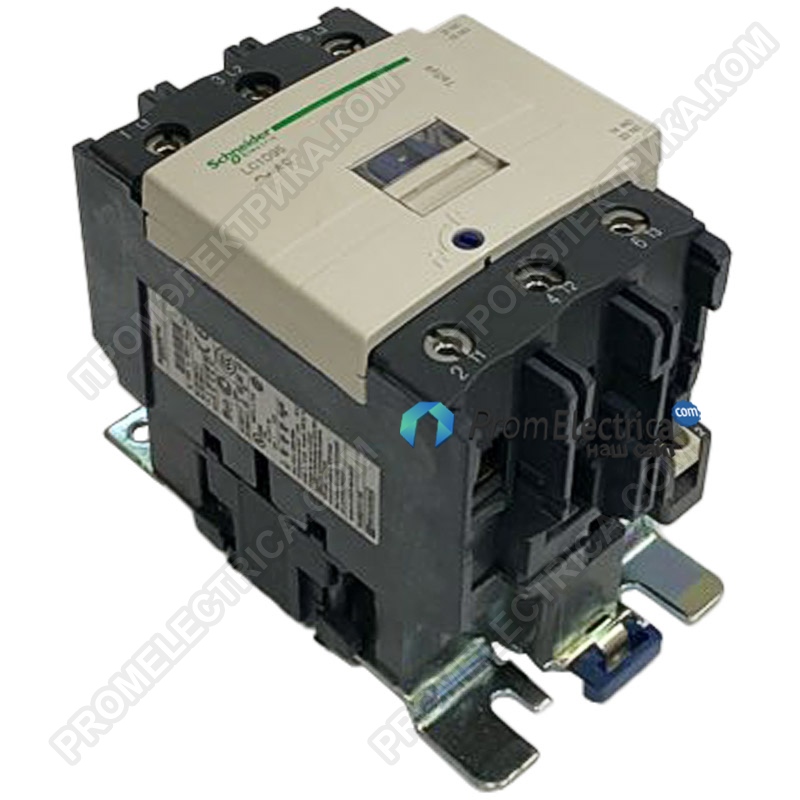

Описание, применение LC1D40X7 Schneider Electric
ассортимент продукции TeSys D
спектр TeSys
тип продукта или компонента Контактор
короткое имя устройства LC1D
применение контактора
Управление двигателем
Резистивная нагрузка
категория использования
AC-4
AC-2
AC-3
AC-1
тип цепи управления AC 60 Гц
описание полюсов 3P
состав полюсного контакта 3 NO
[Ie] номинальный рабочий ток
60 A 140 ° F (60 ° C)) <= 440 V переменный ток AC-1 для силовой цепи
40 A 140 ° F (60 ° C)) <= 440 V переменный ток AC-3 для силовой цепи
мощность двигателя кВт
18,5 кВт 380 ... 400 В переменного тока 50/60 Гц
22 кВт 500 В переменного тока 50/60 Гц
30 кВт 660 ... 690 В переменного тока 50/60 Гц
11 кВт при 220 ... 230 В переменного тока 50/60 Гц
22 кВт 1000 В переменного тока 50/60 Гц
22 кВт 415 В переменного тока 50/60 Гц
22 кВт 440 В переменного тока 50/60 Гц
Максимальная номинальная мощность в лошадиных силах
10 л.с. 200/208 В переменного тока 60 Гц 3P CSA
10 л.с. 200/208 В переменного тока 60 Гц 3P UL
10 л.с. 230/240 В переменного тока 60 Гц 3P CSA
10 л.с. 230/240 В переменного тока 60 Гц 3P UL
3 л.с. 115 В переменного тока 60 Гц 1P CSA
3 л.с. 115 В переменного тока 60 Гц 1P UL
30 л.с. 460/480 В переменного тока 60 Гц 3P CSA
30 л.с. 460/480 В переменного тока 60 Гц 3P UL
30 л.с. 575/600 В переменного тока 60 Гц 3P CSA
30 л.с. 575/600 В переменного тока 60 Гц 3P UL
5 л.с. 230/240 В переменного тока 60 Гц 1P CSA
5 л.с. 230/240 В переменного тока 60 Гц 1P UL
[Uc] напряжение цепи управления
600 В переменного тока 60 Гц
соединения - клеммы
Цепь управления: винтовой зажим 1 x 1... 4 мм², жесткий без конца кабеля
Цепь управления: винтовой зажим 2 x 1... 4 мм², жесткий, без кабельного наконечника
Цепь управления: винтовой зажим 1 x 1... 4 мм², гибкий с кабельным наконечником
Цепь управления, винтовой зажим 2 x 0,00... 0,00 дюйма² (1... 2,5 мм²) гибкий без конца кабеля
Винтовой зажим для силовой цепи 2 x 0,00... 0,04 дюйма² (1... 25 мм²) жесткий без конца кабеля
Винтовой зажим для цепи управления 2 x 0,00... 0,01 дюйм² (1 ... 4 мм²) гибкий с кабельным
наконечником Винтовой зажим для силовой цепи 1 x 0,00... 0,05 дюйма² (1... 35 мм²) гибкий без конца кабеля
Винтовой зажим для силовой цепи 1 x 0,00... 0,05 дюйма² (1... 35 мм²) жесткий без конца кабеля
Винтовой зажим для силовой цепи 2 x 0,00... 0,04 дюйма² (1... 25 мм²) гибкий с кабельным
наконечником Винтовой зажим для силовой цепи 2 x 0,00... 0,05 дюйма² (1... 35 мм²) гибкий без конца кабеля
катушечная техника
Без встроенного двунаправленного пикового ограничителя диодного супрессора
защитное покрытие
С участием
тип вспомогательных контактов
Зеркальный контакт 1 НЗ IEC 60947-4-1
Механически связанный 1 НО + 1 НЗ IEC 60947-5-1
состав вспомогательного контакта 1 НО + 1 НЗ
пределы напряжения цепи управления
Эксплуатация 0,85 ... 1,1 Uc 60 Гц 140 ° F (60 ° C))
Отключение 0,3 ... 0,6 Uc 60 Гц 140 ° F (60 ° C))
[Ui] номинальное напряжение изоляции
Цепь управления 600 В CSA
Цепь управления 600 В UL
Силовая цепь 600 В CSA
Силовая цепь 600 В UL
Цепь управления 690 В IEC 60947-1
Силовая цепь 690 В IEC 60947-1
[Uimp] номинальное выдерживаемое импульсное напряжение 6 кВ IEC 60947
категория перенапряжения III
монтажная опора
Пластина
рельс
огнестойкость
V1 UL 94
Момент затяжки
Цепь управления 1,7 Нм (15,05 фунт-силы) плоский зажим с винтовыми зажимами Ø 6 мм
Цепь управления 1,7 Нм (15,05 фунт-
силы дюйма ) зажим с винтовыми зажимами Philips No 2 Силовая цепь 5 Нм (44,25 фунт-силы) плоский зажим с винтовыми зажимами Ø 6 мм
Силовая цепь 5 Нм (44,25 фунт-силы на дюйм) плоский винтовой зажим Ø 8 мм
[Ue] номинальное рабочее напряжение
Силовая цепь <= 690 V переменный ток 25 ... 400 Гц
[Ith] условный тепловой ток на открытом воздухе
10 А Цепь управления при 140 ° F (60 ° C)
60 А Цепь управления при 140 ° F (60 ° C)
Номинальная включающая способность Irms
Цепь управления, переменный ток 140 A IEC 60947-5-1
800 A 440 V силовая цепь IEC 60947
номинальная отключающая способность
800 А 440 V для силовой цепи IEC 60947
соответствующий номинал предохранителя
10 A gG цепь управления IEC 60947-5-1
80 A gG <= 690 V силовая цепь типа 1
80 A gG <= 690 V тип 2 силовая цепь
средний импеданс
- Ith 60 А, 50 Гц силовая цепь
рассеиваемая мощность на полюс
5,4 Вт AC-1
2,4 Вт AC-3
пусковая мощность в ВА
140 ВА 0,75 68 ° F (20 ° C)
160 ВА 0,75 68 ° F (20 ° C))
потребляемая мощность при удержании, ВА
13 ВА 50 Гц 0,3 68 ° F (20 ° C))
15 ВА 60 Гц 0,3 68 ° F (20 ° C))
рабочее время
12 ... 26 мс закрытие
4 ... 19 мс открытие
уровень надежности безопасности
B10d = 1369863 циклов контактора с номинальной нагрузкой EN / ISO 13849-1
B10d = 20000000 циклов контактора с механической нагрузкой EN / ISO 13849-1
механическая прочность
6000000 циклов
максимальная рабочая скорость
3600 цикл / ч 140 ° F (60 ° C)
минимальный ток переключения
5 мА для цепь управления
минимальное коммутируемое напряжение
17 В для цепь управления
время без перекрытия
1,5 мс при снятии напряжения между НЗ и НО контактами
1,5 мс при снятии напряжения между НЗ и НО контактами
сопротивление изоляции
Цепь управления> 10 МОм
высота
5,00 дюймов (127 мм)
Максимальная ширина
2,95 дюйма (75 мм)
глубина
4,69 дюйма (119 мм)
Вес нетто
3,09 фунта (США) (1,4 кг)
Окружающая обстановка
стандарты
IEC 60947-4-1
UL 508
EN 60947-5-1
CSA C22.2 № 14
IEC 60947-5-1
EN 60947-4-1
сертификаты продукции
DNV
GL
UL
RINA
BV
CSA
LROS (Судовой регистр Ллойда)
CCC
ГОСТ
Степень защиты IP
IP2x IEC 60529
IP2x VDE 0106
температура окружающего воздуха для работы
23... 140 ° F (-5... 60 ° C)
температура окружающего воздуха при хранении
-76... 176 ° F (-60... 80 ° C)
допустимая температура окружающего воздуха вокруг устройства
-40... 158 ° F (-40... 70 ° C) при Uc
рабочая высота
9842,52 фута (3000 м) без снижения номинальных характеристик
огнестойкость
1562 ° F (850 ° C) IEC 60695-2-1
ударопрочность
Контактор 10 gn разомкнут Контактор
15 gn замкнут
виброустойчивость
2 gn контактор 5... 300 Гц разомкнут
4 gn контактор 5... 300 Гц замкнут
рассеивание тепла
Цепь управления 4... 5 Вт 50/60 Гц
