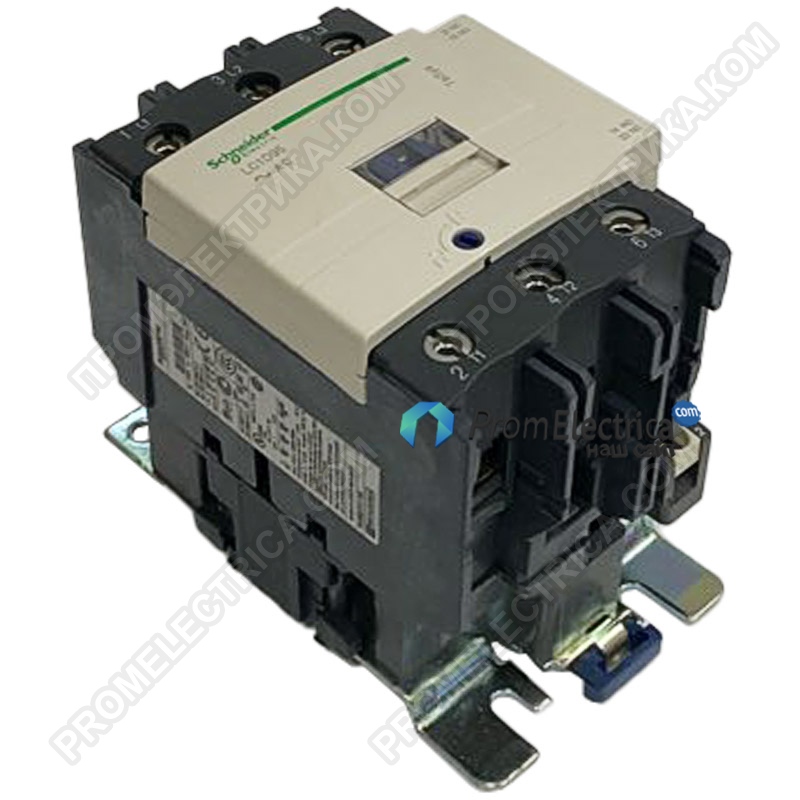

Описание, применение LC1D40U7 Schneider Electric
Ассортимент продукции TeSys D
Диапазон TeSys
Тип продукта или компонента
Диапазон TeSys
Тип продукта или компонента
Контактор
Краткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-4
АС-1
АС-2
АС-3
Тип цепи управления переменный ток 50/60 Гц
Описание полюсов 3P
Краткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-4
АС-1
АС-2
АС-3
Тип цепи управления переменный ток 50/60 Гц
Описание полюсов 3P
Состав полюсного контакта
3 NO
[Ie] номинальный рабочий ток
40 A 140 °F (60 °C)) <= 440 В переменного тока AC-3 силовая
цепь
60 A 140 °F (60 °C)) <= 440 В переменного тока AC-1 силовая цепь
Мощность двигателя кВт 18,5 кВт 380...400 В переменного тока 50 Гц переменного тока-3)
22 кВт 500 В переменного тока 50 Гц переменного тока-3)
30 кВт 660...690 В переменного тока 50 Гц переменного тока-3)
22 кВт 1000 В переменного тока 50 Гц переменного тока-3)
22 кВт 415 В переменного тока 50 Гц переменного тока-3)
22 кВт 440 В переменного тока 50 Гц переменного тока-3)
11 кВт 220...230 В переменного тока 50 Гц переменного тока-3)
9 кВт 400 В переменного тока 50 Гц переменного тока-4)
Дополнительный
Катушечная технология без встроенного двунаправленного диодного подавителя ограничения пика
Передняя крышка с
Максимальная лошадиная сила 3 л. с. 115 В переменного тока 60 Гц 1 фаза
5 л. с. 230/240 В переменного тока 60 Гц 1 фаза
10 л. с. 200/208 В переменного тока 60 Гц 3 фазы
10 л. с. 230/240 В переменного тока 60 Гц 3 фазы
30 л. с. 460/480 В переменного тока 60 Гц 3 фазы
30 л. с. 575/600 В переменного тока 60 Гц 3 фазы
Вспомогательные контакты типа механически связанные 1 NO + 1 NC IEC 60947-5-1
Зеркальный Контакт 1 NC IEC 60947-4-1
Состав вспомогательного контакта 1 но + 1 НЗ
[Uc] напряжение цепи управления 240 В переменного тока 50/60 Гц
[Ui] номинальное напряжение изоляции цепи управления 600 в CSA
Схема управления 600 в UL
Силовая схема 600 в CSA
Силовая схема 600 в UL
Цепь управления МЭК 60947-1 690 В
Силовая схема 690 В IEC 60947-1
[Uimp] номинальное импульсное выдерживающее напряжение 8 кв IEC 60947
Категория перенапряжения III
Монтажная опорная рейка
Тарелка
Огнестойкость V1 UL 94
соединения-клеммы цепи управления винтовой зажим клеммы 1 0,00...0,01 дюйма 2 (1...4 мм2)жесткие
Схема управления винтовой зажим клеммы 2 0,00...0,01 дюйма 2 (1...4 мм2)жесткие
Схема управления винтовой зажим клеммы 1 0,00...0,01 дюйма 2 (1...4 мм2)гибкий без
конца кабеля
Цепи управления клеммы с винтовыми зажимами 2 0.00 0.01...дюйм2 (1...4 мм2)гибкий без
конец кабеля
Цепи управления клеммы с винтовыми зажимами 1...0.00 0.00 дюйм2 (1...2,5 мм2)гибкий с
конец кабеля
Цепи управления клеммы с винтовыми зажимами 2...0.00 0.00 дюйм2 (1...2,5 мм2)гибкий с
конец кабеля
Силовая цепь винтовые клеммы 1 0,00...0,04 дюйма 2 (2,5...25 мм2)жесткие
Силовая цепь винтовые клеммы 2 0,00...0,02 дюйма 2 (2,5...16 мм2)жесткие
Силовая цепь винтовые клеммы 1 0,00...0,04 дюйма 2 (2,5...25 мм2)гибкие без
конца кабеля
Силовая цепь винтовые клеммы 2 0,00...0,02 дюйма 2 (2,5...16 мм2)гибкие без
конца кабеля
Силовая цепь винтовые клеммы 1 0,00...0,04 дюйма 2 (2,5...25 мм2)гибкая с
концом кабеля
силовая цепь винтовые клеммы 2 0,00...0,02 дюйма 2 (2,5...10 мм2)гибкая с
концом кабеля
схема управления моментом затяжки 10,62 lbf.in (1.2 Н. м) клемма винтового зажима плоская Ø 6 мм
Схема управления 10.62 lbf.in (1.2 Н. м) клемма винтового зажима Philips No 2
Силовая схема 44.25 lbf.in (5 Н. м) винтовая клемма плоская Ø от 6 до 8 мм
Номинальное рабочее напряжение силовой цепи <= 690 В переменного тока 25...400 Гц
[Ith] обычный тепловой ток свободного воздуха 10 A 140 °F (60 °C) схема управления
60 A 140 °F (60 °C) силовая цепь
Irms номинальная мощность 800 а 440 В силовая схема IEC 60947
140 Контрольная цепь переменного тока МЭК 60947-5-1
Номинальная отключающая способность 800 на 440 V для силовая цепь МЭК 60947
Соответствующий номинальный предохранитель 10 A GG схема управления IEC 60947-5-1
80 а gG <= 690 В силовая схема типа 1
80 а gG <= 690 В силовая схема типа 2
Рассеиваемая мощность на полюс 5,4 Вт переменного тока-1
2,4 ВТ ПЕРЕМЕННОГО ТОКА-3
Пусковая мощность в ва 140 ва 0,75 68 °F (20 °C))
160 ВА 0,75 68 °F (20 °C))
Потребляемая мощность удержания в ва 13 ва 60 Гц 0,3 68 °F (20 °C))
15 ва 50 Гц 0,3 68 °F (20 °C))
Время работы 4...19 мс открытие
12...26 МС закрытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной нагрузкой EN/ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой EN/ISO 13849-1
Механическая стойкость циклов 6000000
Максимальная рабочая скорость 3600 cyc/ч 140 °F (60 °C)
Минимальный ток переключения 5 мА схема управления
Минимальное коммутационное напряжение 17 В схема управления
Время неперекрывания 1,5 мс при обесточивании между контактами NC и NO
1,5 мс при включении питания между контактами NC и NO
Сопротивление изоляции > 10 МОм схема управления
Максимальная высота 5,00 дюйма (127 мм)
Максимальная ширина 2,95 дюйма (75 мм)
Максимальная глубина 4,69 дюйма (119 мм)
Вес нетто 3,09 фунта (США) (1,4 кг)
Код совместимости LC1D
Три
Среды
Стандарты IEC 60947-5-1
IEC 60947-4-1
UL 508
Ен 60947-4-1
En 60947-5-1 тип
CSA C22. 2 No 14
Сертификация продукции Рина
UL
BV
CSA
ГОСТ
DNV
LROS (Lloyds register of shipping)
ГЛОССАРИЙ
ССС
IP степень защиты IP2x IEC 60529
IP2x VDE 0106
Температура окружающего воздуха при хранении -76...176 °F (-60...80 °C)
Рабочая высота 9842,52 фута (3000 м) без снижения
Огнестойкость 1562 °F (850 °C) IEC 60695-2-1
Ударопрочность 10 ГН контактор открыт
15 ГН контактор закрыт
Виброустойчивость 2 ГН 5...300 Гц контактор открыт
4 ГН 5...300 Гц контактор закрыт
Тепловыделение 4...5 Вт 50/60 Гц схема управления
3 NO
[Ie] номинальный рабочий ток
40 A 140 °F (60 °C)) <= 440 В переменного тока AC-3 силовая
цепь
60 A 140 °F (60 °C)) <= 440 В переменного тока AC-1 силовая цепь
Мощность двигателя кВт 18,5 кВт 380...400 В переменного тока 50 Гц переменного тока-3)
22 кВт 500 В переменного тока 50 Гц переменного тока-3)
30 кВт 660...690 В переменного тока 50 Гц переменного тока-3)
22 кВт 1000 В переменного тока 50 Гц переменного тока-3)
22 кВт 415 В переменного тока 50 Гц переменного тока-3)
22 кВт 440 В переменного тока 50 Гц переменного тока-3)
11 кВт 220...230 В переменного тока 50 Гц переменного тока-3)
9 кВт 400 В переменного тока 50 Гц переменного тока-4)
Дополнительный
Катушечная технология без встроенного двунаправленного диодного подавителя ограничения пика
Передняя крышка с
Максимальная лошадиная сила 3 л. с. 115 В переменного тока 60 Гц 1 фаза
5 л. с. 230/240 В переменного тока 60 Гц 1 фаза
10 л. с. 200/208 В переменного тока 60 Гц 3 фазы
10 л. с. 230/240 В переменного тока 60 Гц 3 фазы
30 л. с. 460/480 В переменного тока 60 Гц 3 фазы
30 л. с. 575/600 В переменного тока 60 Гц 3 фазы
Вспомогательные контакты типа механически связанные 1 NO + 1 NC IEC 60947-5-1
Зеркальный Контакт 1 NC IEC 60947-4-1
Состав вспомогательного контакта 1 но + 1 НЗ
[Uc] напряжение цепи управления 240 В переменного тока 50/60 Гц
[Ui] номинальное напряжение изоляции цепи управления 600 в CSA
Схема управления 600 в UL
Силовая схема 600 в CSA
Силовая схема 600 в UL
Цепь управления МЭК 60947-1 690 В
Силовая схема 690 В IEC 60947-1
[Uimp] номинальное импульсное выдерживающее напряжение 8 кв IEC 60947
Категория перенапряжения III
Монтажная опорная рейка
Тарелка
Огнестойкость V1 UL 94
соединения-клеммы цепи управления винтовой зажим клеммы 1 0,00...0,01 дюйма 2 (1...4 мм2)жесткие
Схема управления винтовой зажим клеммы 2 0,00...0,01 дюйма 2 (1...4 мм2)жесткие
Схема управления винтовой зажим клеммы 1 0,00...0,01 дюйма 2 (1...4 мм2)гибкий без
конца кабеля
Цепи управления клеммы с винтовыми зажимами 2 0.00 0.01...дюйм2 (1...4 мм2)гибкий без
конец кабеля
Цепи управления клеммы с винтовыми зажимами 1...0.00 0.00 дюйм2 (1...2,5 мм2)гибкий с
конец кабеля
Цепи управления клеммы с винтовыми зажимами 2...0.00 0.00 дюйм2 (1...2,5 мм2)гибкий с
конец кабеля
Силовая цепь винтовые клеммы 1 0,00...0,04 дюйма 2 (2,5...25 мм2)жесткие
Силовая цепь винтовые клеммы 2 0,00...0,02 дюйма 2 (2,5...16 мм2)жесткие
Силовая цепь винтовые клеммы 1 0,00...0,04 дюйма 2 (2,5...25 мм2)гибкие без
конца кабеля
Силовая цепь винтовые клеммы 2 0,00...0,02 дюйма 2 (2,5...16 мм2)гибкие без
конца кабеля
Силовая цепь винтовые клеммы 1 0,00...0,04 дюйма 2 (2,5...25 мм2)гибкая с
концом кабеля
силовая цепь винтовые клеммы 2 0,00...0,02 дюйма 2 (2,5...10 мм2)гибкая с
концом кабеля
схема управления моментом затяжки 10,62 lbf.in (1.2 Н. м) клемма винтового зажима плоская Ø 6 мм
Схема управления 10.62 lbf.in (1.2 Н. м) клемма винтового зажима Philips No 2
Силовая схема 44.25 lbf.in (5 Н. м) винтовая клемма плоская Ø от 6 до 8 мм
Номинальное рабочее напряжение силовой цепи <= 690 В переменного тока 25...400 Гц
[Ith] обычный тепловой ток свободного воздуха 10 A 140 °F (60 °C) схема управления
60 A 140 °F (60 °C) силовая цепь
Irms номинальная мощность 800 а 440 В силовая схема IEC 60947
140 Контрольная цепь переменного тока МЭК 60947-5-1
Номинальная отключающая способность 800 на 440 V для силовая цепь МЭК 60947
Соответствующий номинальный предохранитель 10 A GG схема управления IEC 60947-5-1
80 а gG <= 690 В силовая схема типа 1
80 а gG <= 690 В силовая схема типа 2
Рассеиваемая мощность на полюс 5,4 Вт переменного тока-1
2,4 ВТ ПЕРЕМЕННОГО ТОКА-3
Пусковая мощность в ва 140 ва 0,75 68 °F (20 °C))
160 ВА 0,75 68 °F (20 °C))
Потребляемая мощность удержания в ва 13 ва 60 Гц 0,3 68 °F (20 °C))
15 ва 50 Гц 0,3 68 °F (20 °C))
Время работы 4...19 мс открытие
12...26 МС закрытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной нагрузкой EN/ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой EN/ISO 13849-1
Механическая стойкость циклов 6000000
Максимальная рабочая скорость 3600 cyc/ч 140 °F (60 °C)
Минимальный ток переключения 5 мА схема управления
Минимальное коммутационное напряжение 17 В схема управления
Время неперекрывания 1,5 мс при обесточивании между контактами NC и NO
1,5 мс при включении питания между контактами NC и NO
Сопротивление изоляции > 10 МОм схема управления
Максимальная высота 5,00 дюйма (127 мм)
Максимальная ширина 2,95 дюйма (75 мм)
Максимальная глубина 4,69 дюйма (119 мм)
Вес нетто 3,09 фунта (США) (1,4 кг)
Код совместимости LC1D
Три
Среды
Стандарты IEC 60947-5-1
IEC 60947-4-1
UL 508
Ен 60947-4-1
En 60947-5-1 тип
CSA C22. 2 No 14
Сертификация продукции Рина
UL
BV
CSA
ГОСТ
DNV
LROS (Lloyds register of shipping)
ГЛОССАРИЙ
ССС
IP степень защиты IP2x IEC 60529
IP2x VDE 0106
Температура окружающего воздуха при хранении -76...176 °F (-60...80 °C)
Рабочая высота 9842,52 фута (3000 м) без снижения
Огнестойкость 1562 °F (850 °C) IEC 60695-2-1
Ударопрочность 10 ГН контактор открыт
15 ГН контактор закрыт
Виброустойчивость 2 ГН 5...300 Гц контактор открыт
4 ГН 5...300 Гц контактор закрыт
Тепловыделение 4...5 Вт 50/60 Гц схема управления
