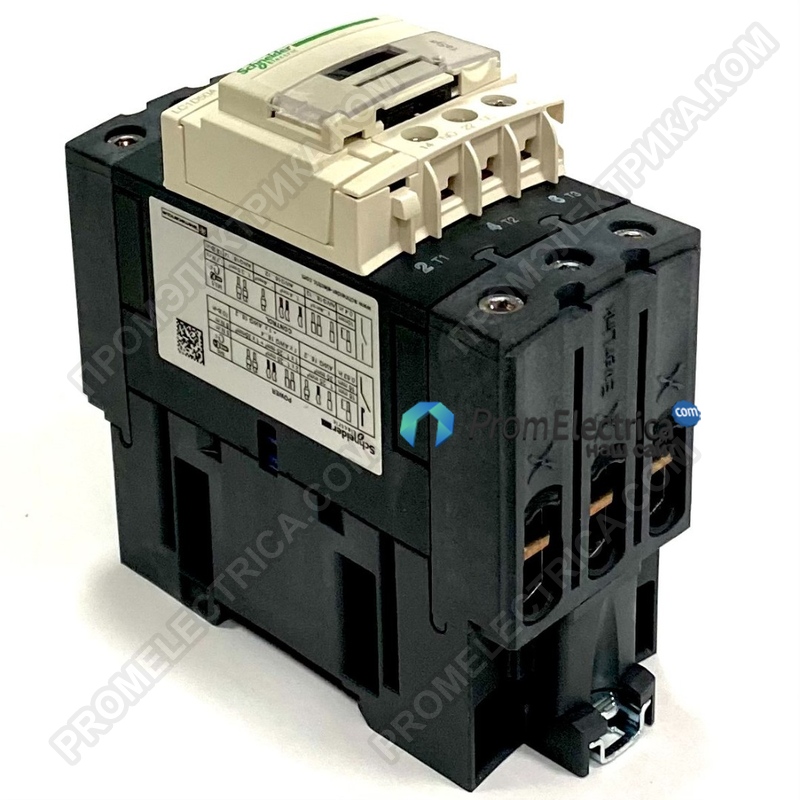

Описание, применение LC1D40AMD Schneider Electric
Диапазон TeSys
Название продукта TeSys D
функция продукта Контактор
Краткое название устройства LC1D
Применение переключателя управления двигателем
Резистивная нагрузка
категория работы переменного тока
AC-3
Описание полюсов 3P
Состав полюсов 3F
[ЕС] рабочее напряжение < = 690 В переменного тока 25 ... 400 Гц для силовой цепи
< = 300 В постоянного тока для силовой цепи
[Ie] рабочий ток 40а (<= 60 °C) при <= 440 В AC AC -3 для
силовой цепи
60 а (<=60 °С) при <= 440 В переменного тока -1 для
силовой цепи
Мощность двигателя кВт 11 кВт до 220 ... 230 В переменного тока 50/60 Гц
22 кВт до 500 В переменного тока 50/60 Гц
30 кВт до 660 ... 690 В переменного тока 50/60 Гц
18.5 кВт до 380 ... 400 В переменного тока 50/60 Гц
22 кВт до 415 ... 440 В переменного тока 50/60 Гц
мощность двигателя HP 5 HP 230/240 В переменного тока 50/60 Гц для однофазных
двигателей
10 л. с. до 230/240 В переменного тока 50/60 Гц для 3-фазных
двигателей
30 л. с. до 575/600 В переменного тока 50/60 Гц для 3-фазных
двигателей
3 л. с. до 115 В переменного тока 50/60 Гц для однофазных
двигателей
10 л. с. до 200/208 В переменного тока 50/60 Гц для 3-фазных
двигателей
30 л. с. до 460/480 В переменного тока 50/60 Гц для 3-фазных
двигателей
Стандартный тип цепи управления постоянного тока
Напряжение цепи управления 220 В постоянного тока
Состав вспомогательный контакт 1F+1O
[Uimp] заданное напряжение
тока withstand удара
В соответствии с IEC 60947
Категория перенапряжения III
[Ith]
обычный тепловой ток
60 Аиз <= 60 °C для цепь питания
10 AA < = 60 °C для сигнальной цепи
номинальная
мощность включения Irms
800 AA до 440 В для цепи питания
в соответствии с IEC 60947
140 а переменного тока для сигнальной цепи в
соответствии с IEC 60947-5-1
250 DC для сигнальной схемы в соответствии с IEC 60947-5-1
номинальная мощность отсечки 800 а до 440 В для силовой цепи
в соответствии с IEC 60947
[Icw]
допустимый кратковременный номинальный ток
100A 1S сигнальная схема
120 а 500 мс сигнальная схема
140а 100 мс сигнальная схема
320 А <= 40 °C 10 s цепь питания
720 а < = 40 °с 1 с схема питания
72 А < = 40 °с 10 мин Силовой контур
165 а <= 40 °С 1 мин Силовой контур
Калибр предохранитель связать 80 gGà <= 690 V координация тип 1 для цепи
мощности
80а gGà <= 690 В Тип 2 для силовой цепи
10а gG для сигнальной цепи
в соответствии с IEC 60947-5-1
Средний импеданс 1,5 момв 50 Гц-Ith 60а для
силовой цепи
[Ui] номинальное напряжение изоляции600 В для цепи питания сертификаты CSA
600 В для силовой цепи сертификаты UL
690 В для силовой цепи в соответствии с
IEC 60947-4-1
690 В для сигнальной цепи в соответствии с
к IEC 60947-1
600 В для сигнальной цепи сертификаты CSA
600 В для сигнальной цепи сертификаты UL
электрический срок службы 1.5 Mcycles 40A AC-3 к ЕС <= 440 В
1.4 Mcycles 60A AC-1 к ЕС <= 440 В
Мощность рассеиваемая полюсом 5.4 Вт AC-1
2.4 ВТ АС-3
Защитная крышка с
Монтажный кронштейн платины
Рельс
Стандарты UL 508
CSA C22. 2 № 14
В 60947-4-1
В 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
Сертификаты продукта CCC
CSA
ГОСТ
Ул
Режим подключения пульта дистанционного управления: винтовые клеммы-суппорт 2 кабель (s)
1 ... 2,5 мм2-жесткость кабеля: гибкая - с
концом кабеля
Силовой цепи : винтовые клеммы БТР
EverLink 1 кабель(ы) 1 ... 35 мм2-жесткость кабеля:
гибкая - без конца кабеля
Силовой цепи : винтовые клеммы БТР
EverLink 1 кабель(ы) 1 ... 35 мм2-жесткость кабеля:
гибкая - с концом кабеля
Силовой цепи : винтовые клеммы БТР
EverLink 1 кабель(ы) 1 ... 35 мм2-жесткость кабеля:
жесткая - без конца кабеля
Силовой цепи : винтовые клеммы БТР
EverLink 2 кабель(и) 1...25 мм2 - жесткость кабеля:
гибкий - без конец кабеля
Силовой цепи : винтовые клеммы БТР
EverLink 2 кабель(и) 1...25 мм2 - жесткость кабеля:
гибкий - с конец кабеля
Силовой цепи : винтовые клеммы БТР
EverLink 2 кабель(ы) 1 ... 25 мм2-жесткость кабеля:
жесткая - без конца кабеля
пульт дистанционного управления: винтовые клеммы-суппорт 1 кабель (ы)
1 ... 4 мм2-жесткость кабеля: гибкий - без
конца кабеля
пульт дистанционного управления: винтовые клеммы-суппорт 2 кабель (s)
1...4 мм2 - жесткость кабеля: гибкий - без
пульт дистанционного управления конец кабеля: 1 кабель (s)
1 ... 4 мм2-жесткость кабеля: гибкая - с
концом кабеля
пульт дистанционного управления: винтовые клеммы-суппорт 1 кабель (s)
1 ... 4 мм2-жесткость кабеля: жесткая-без
конца кабеля
пульт дистанционного управления: винтовые клеммы-суппорт 2 кабель (s)
1 ... 4 мм2-жесткость кабеля: жесткая - без
конца кабеля
момент затяжки пульт дистанционного управления: 1.7 N. m-на клеммных клеммах-с плоской отверткой Ø 6 мм
Пульт дистанционного управления: 1.7 N. m - на клеммных клеммах-с отверткой Philips № 2
Схема питания: 5 Н. м-на разъемы к
винт BTR EverLink-кабель <= 25 мм2 шестигранный 4мм
цепь питания: 8 Н. м - на
винтовые разъемы BTR EverLink-кабель 25 ... 35 мм2 шестигранный 4мм
время работы 16 ... 24 мс диафрагма
42.5 ... 57.5 МС закрытие
Уровень надежности безопасности B10d = 1369863 цикл контактор с
номинальной нагрузкой в соответствии с EN / ISO 13849-1
B10d = 20000000 цикл контактор с
механической нагрузкой в соответствии с EN / ISO 13849-1
Механический срок службы 10 Mcycles
Скорость заказа 3600 cyc/hà <= 60 °C
Дополнительные
технологии встроенный двунаправленный пиковый диодный подавитель катушки
Диапазон напряжения цепи управления 0,1-0,3 Uc потеря уровня при 60 °C, DC
0,75-1,25 UC при 60 °C, DC
постоянная времени 34 мс среднее
потребление при вызове в W 19 Вт при 20 °C
Средняя потребляемая мощность при поддержании Вт 7.4 Вт при 20 °C
Тип вспомогательных контактов тип механически подключенный (1F+1O) в соответствии с IEC 60947-5-1
Тип зеркального контакта (1 "O") в соответствии с IEC 60947-4-1
Частота сигнальной цепи 25-400 Гц
минимальный коммутируемый ток 5 мА для сигнальной цепи
минимальное коммутационное напряжение 17 В для сигнальной цепи
Время неразмещения 1,5 мс при отключении (между контактом NC + NO)
1,5 мс при возбуждении (между контактом NC + NO)
Сопротивление изоляции > 10 МОм для сигнальной цепи
Степень защиты окружающей среды IP IP2x лицевая сторона в соответствии с IEC 60529
защитная обработка TH в соответствии с IEC 60068-2-30
степень загрязнения 3
рабочая температура -5 ... 60 °C
температура окружающей среды для хранения -60 ... 80 °C
температура окружающей среды вокруг прибора -40 ... 70 °C при Uc
рабочая высота 3000 м без снятия с эксплуатации в зависимости от температуры
огнестойкость 850 °C в соответствии с IEC 60695-2-1
состоявшейся в пламени V1 в соответствии с UL 94
прочность механической Вибрации контактор разомкнут 2 Gn, 5 до 300 Гц
Вибрации контактор замкнут 4 Gn, 5 до 300 Гц
Удары контактор открытый с 10 Gn для 11 ms
Удары контактор замкнут 15 Gn для 11 ms
высота 122 мм
ширина 55 мм
глубина 120 мм
вес 0.925 кг
