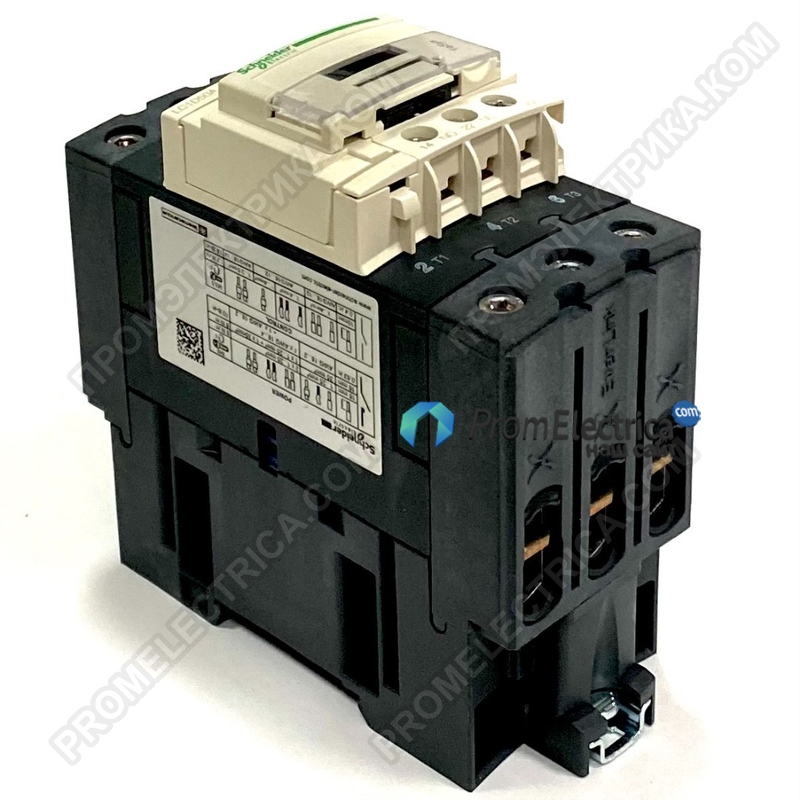

Описание, применение LC1D40AG7 Schneider Electric
Диапазон TeSys
Название продукта TeSys D
Контактор типа изделия или компонента
Краткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-1
АС-3
АС-4
Описание полюсов 3P
Состав полюсного контакта 3 нет
Напряжение системы <= 690 В переменного тока 25...400 Гц силовая цепь
Силовая схема постоянного тока < = 300 в
[Ie] номинальный рабочий ток 40 а (<= 140 °F (60 °C)) при <= 440 В переменного тока AC-3
силовая схема
60 а (<= 140 °F (60 °C)) при <= 440 В переменного тока AC-1
силовая схема
Мощность двигателя кВт 18,5 кВт при 380...400 В переменного тока 50/60 Гц переменного тока-3
22 кВт при 500 В переменного тока 50/60 Гц переменного тока-3
30 кВт при 660...690 В переменного тока 50/60 Гц переменного тока-3
11 кВт при 220...230 В переменного тока 50/60 Гц переменного тока-3
9 кВт при 400 В переменного тока 50/60 Гц переменного тока-4
22 кВт при 415...440 В переменного тока 50/60 Гц переменного тока-3
Мощность двигателя л. с. 5 л. с. при 230/240 В переменного тока 50/60 Гц 1 фазные двигатели
10 л. с. при 230/240 В переменного тока 50/60 Гц 3-фазные двигатели
30 л. с. при 575/600 В переменного тока 50/60 Гц 3-фазные двигатели
3 л. с. при 115 В переменного тока 50/60 Гц 1 фазные двигатели
10 л. с. при 200/208 В переменного тока 50/60 Гц 3-фазные двигатели
30 л. с. при 460/480 В переменного тока 50/60 Гц 3-фазные двигатели
Тип цепи управления переменный ток 50/60 Гц
[Uc] напряжение цепи управления 120 В переменного тока 50/60 Гц
Состав вспомогательного контакта 1 но + 1 НЗ
[Uimp] номинальное импульсное выдерживающее
напряжение
Соответствии с МЭК 60947
Категория перенапряжения III
[Ith] обычный тепловой
ток свободного воздуха
60 а при <= 140 °F (60 °C) силовая цепь
10 а при температуре <= 140 °F (60 °C) сигнальная схема
Irms номинальная мощность 800 а при 440 В силовая схема соответствует стандарту IEC
60947
140 а сигнальная схема переменного тока в соответствии с МЭК
60947-5-1
250 а сигнальная схема постоянного тока в соответствии с МЭК
60947-5-1
Номинальная отключающая способность 800 а при 440 V для силовая цепь соответствует стандарту IEC
60947
[Icw] номинальный кратковременный выдерживающий
ток
100 а 1 с цепь сигнализации
120 а 500 мс цепь сигнализации
140 А 100 мс цепь сигнализации
320 A <= 104 °F (40 °C) 10 с силовая схема
720 А <= 104 °F (40 °C) 1 с силовая цепь
72 A <= 104 °F (40 °C) 10 мин схема питания
165 A <= 104 °F (40 °C) 1 мин силовая цепь
Соответствующий предохранитель номинальной мощностью 80 а гг при <= 690 в Координационный тип 1 силовой
цепи
80 гг при <= 690 В тип координации 2 мощность
схема
10 сигнальная схема gG, соответствующая стандарту IEC 60947-5-1
Среднее сопротивление 1,5 МОМ при 50 Гц - Ith 60 а силовой цепи
[Ui] номинальное напряжение изоляции 600 В сертификаты силовой цепи CSA
Сертификаты цепи питания 600 в UL
Схема питания 690 В в соответствии с IEC 60947-4-1
Сигнальная схема 690 В в соответствии с IEC 60947-1
600 в цепь сигнализации CSA сертификаты
Сертификация цепи сигнализации 600 в UL
Электрическая прочность 1,5 МЦ-40 а переменного тока-3 при Ue <= 440 В
1.4 Mcycles 60 a AC-1 при Ue <= 440 В
Рассеиваемая мощность на полюс 5,4 Вт переменного тока-1
2,4 ВТ ПЕРЕМЕННОГО ТОКА-3
Защитная крышка с
Монтажная опорная плита
Рельс
Стандарты UL 508
CSA C22. 2 No 14
Ен 60947-4-1
En 60947-5-1 тип
IEC 60947-4-1
МЭК 60947-5-1
Сертификаты ССС
CSA
ГОСТ
УЛ
Соединения-клеммы схема управления: винтовой зажим клеммы 2 кабель(ы)
0...0 in2 (1...2,5 мм2) - жесткость кабеля: гибкая-
с концом кабеля
схема управления: винтовые зажимные клеммы 1 кабель(ы)
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: гибкая-
без конца кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: гибкая-
без конца кабеля
схема управления: винтовые клеммы зажима 1 кабель(ы)
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: гибкая -
с концом кабеля
Схема управления: клеммы винтового зажима 1 кабель(ы)
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: сплошная-
без конца кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: сплошная -
без конца кабеля
Силовая схема: винтовое соединение 2 кабеля(ов) 1...25
мм2-жесткость кабеля: гибкий-с концом кабеля
Силовая схема: винтовое соединение 2 кабеля(ов) 1...25
мм2-жесткость кабеля: сплошная - без конца кабеля
Силовая схема: винтовое соединение 2 кабеля(ов) 1...25
мм2-жесткость кабеля: гибкий-без конца кабеля
Силовая схема : винтовое соединение 1 кабель(ы) 1...35
мм2-жесткость кабеля: сплошная - без конца кабеля
Силовая схема : винтовое соединение 1 кабель(ы) 1...35
мм2-жесткость кабеля: гибкий-без конца кабеля
Силовая схема : винтовое соединение 1 кабель(ы) 1...35
мм2-жесткость кабеля: гибкий-с концом кабеля
Схема управления моментом затяжки: 15.04 lbf.in (1.7 Н. м) - на
клеммах винтового зажима - с плоской отверткой Ø 6 мм
Схема управления: 15.04 lbf.in (1.7 Н. м) - на
клеммах винтового зажима - с отверткой Philips No 2
Силовая схема: 70.8 lbf.in (8 Н. м) - на
винтовых разъемах EverLink BTR-кабель 0.04...0.05 in2 (25...35
мм2) шестиугольная 0,16 дюйма (4 мм)
Силовая схема: 5 Н. м - на винтовых
разъемах EverLink BTR-кабель 1...25 мм2 шестигранный 4 мм
Время работы 12...26 МС закрытие
4...19 мс открытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной
нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклов контактор с
механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая прочность 6 Mcycles
Рабочая скорость 3600 cyc/ч при температуре <= 140 °F (60 °C)
2 / 3
Дополнительный
Катушечная технология без встроенного модуля подавления
Пределы напряжения цепи управления 0,3...0,6 Uc выпадение при 140 °F (60 °C), переменный ток 50/60 Гц
0.8...1.1 УНЦ оперативной при 140 °Ф (60 °С), переменного тока 50 Гц
0.85...1.1 UC в эксплуатацию в 140 °Ф (60 °С), переменного тока 60 Гц
Пусковая мощность в ва 140 ва при 68 °F (20 °C) (cos ≈ 0.75) 60 Гц
160 ва при 68 °F (20 °C) (cos ≈ 0.75) 50 Гц
Потребляемая мощность удержания в ва 13 ва при температуре 68 °F (20 °C) (cos ≈ 0,3) 60 Гц
15 ва при 68 °F (20 °C) (cos ≈ 0,3) 50 Гц
Тепловыделение 4...5 Вт при 50/60 Гц
Тип вспомогательных контактов тип механически Соединенных (1 NO + 1 NC) в соответствии с IEC 60947-5-1
Тип контактов (1 НЗ) в соответствии с IEC 60947-4-1
Частота цепи сигнализации 25...400 Гц
Минимальный ток переключения сигнальной цепи 5 мА
Минимальное коммутационное напряжение 17 в сигнальная цепь
Время неперекрывания 1,5 мс при обесточивании (между ЧПУ и без контакта)
1,5 мс при включении питания (между ЧПУ и без контакта)
Сопротивление изоляции > 10 МОм сигнальная цепь
Окружающая среда
IP степень защиты IP20 передняя грань соответствует IEC 60529
защитная обработка TH соответствует IEC 60068-2-30
степень загрязнения 3
температура окружающего воздуха при эксплуатации 23...140 °F (-5...60 °C)
температура окружающего воздуха при хранении -76...176 °F (-60...80 °C)
допустимая температура окружающего воздуха вокруг прибора -40...158 °F (-40...70 °C) при Uc
рабочая высота 9842,52 фута (3000 м) без снижения температуры
огнестойкость 1562 °F (850 °C) в соответствии с IEC 60695-2-1
огнестойкость V1 соответствует UL 94
механическая прочность вибрации контактор разомкнут 2 ГН, 5...300 Гц
Вибрации контактора замкнуты 4 ГН, 5...300 Гц
Удары контактор открытый 10 GN для 11 мс
Ударный контактор замкнут 15 ГН на 11 мс
высота 4,8 дюйма (122 мм)
ширина 2,17 дюйма (55 мм)
глубина 4,72 дюйма (120 мм)
вес продукта 1,87 фунта (США) (0,85 кг)
