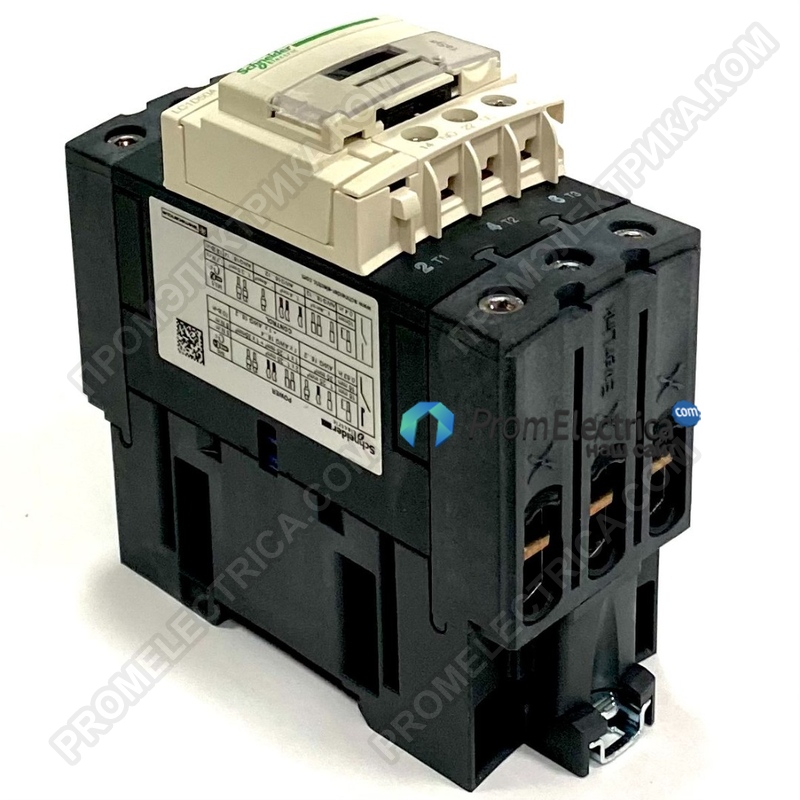

Описание, применение LC1D40A3Q7 Schneider Electric
Главный
Диапазон TeSys
Название продукта TeSys D
Тип продукта или компонент разъем
Короткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория занятости AC-1
АС-3
АС-4
Количество полюсов 3P
Состав контактных полюсов 3 NA
[ЕС] номинальное рабочее напряжение <= 300 В постоянного тока для цепи питания
<= 690 В AC 25 ... 400 Гц для цепи питания
[Ie] номинальный рабочий ток 40а (<= 60 ° C) в ЕС < = 440 В AC AC-3 для кода даты изготовления схема
питания
60 а (<= 60 ° C) в ЕС < = 440 В AC AC-1 для кода даты изготовления схема
питания
Мощность двигателя в кВт 18,5 кВт в 380 ... 400 В переменного тока 50/60 Гц AC-3
22 кВт в 500 В переменного тока 50/60 Гц AC-3
30 кВт в 660 ... 690 В переменного тока 50/60 Гц AC-3
11 кВт при 220 ... 230 В переменного тока 50/60 Гц AC-3
9 кВт в 400 В переменного тока 50/60 Гц AC-4
22 кВт в 415 ... 440 В переменного тока 50/60 Гц AC-3
Мощность двигателя в HP 5 hp в ЕС 230/240 В AC 50/60 Гц для изготовления дата код 1 фаза двигатель макси кабель
10 hp в ЕС 230/240 В AC 50/60 Гц для изготовления дата код 3 фазы двигателя макси кабель
30 hp в ЕС 575/600 В AC 50/60 Гц для изготовления дата код 3 фазы двигателя макси кабель
3 hp в ЕС 115 В AC 50/60 Гц для изготовления дата код 1 фаза двигатель макси кабель
10 hp в ЕС 200/208 В AC 50/60 Гц для изготовления дата код 3 фазы двигателя макси кабель
30 hp в ЕС 460/480 В AC 50/60 Гц для изготовления дата код 3 фазы двигателя макси кабель
Тип цепи управления переменного тока 50/60 Гц
[Uc] напряжение цепи управления 380 В переменного тока 50/60 Гц
состав вспомогательных контактов
1 NA + 1 NC
[Uimp] сопротивление скачкам напряжения в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный тепловой ток 60 а при <= 60 °C для цепи питания
10 а при <= 60 ° C для сигнальной цепи
Irms номинальная мощность подключения 800 а на 440 В для цепи питания в соответствии с IEC 60947
140 а переменного тока для сигнальной цепи в соответствии с IEC 60947-5-1
250 а постоянного тока для сигнальной цепи в соответствии с IEC 60947-5-1
Выделенная мощность отключения 800 а на 440 В для цепи питания в соответствии с IEC 60947
[Icw] допустимый временный ток от 100 до 1 s сигнальная цепь
120 до 500 мс сигнальная схема
140 до 100 мс сигнальная схема
320 А < = 40 °C 10 s схема питания
720 а < = 40 °C 1 s схема питания
72 А <= 40 ° C 10 мин. цепь питания
165 а <= 40 ° C 1 мин. цепь питания
Связанный предохранитель 80 с gG при < = 690 В координация типа 1 для цепи питания
80 а gG в < = 690 В координация типа 2 для цепи питания
От 10 до gG для сигнальной цепи в соответствии с IEC 60947-5-1
Средний импеданс 1.5 МОМ при 50 Гц-Ith 60 а для цепи питания
[Ui] номинальное напряжение изоляции 600 В для цепи питания сертификаты CSA
600 В для цепи питания сертификаты UL
690 В для цепи питания в соответствии с IEC 60947-4-1
690 В для сигнальной цепи в соответствии с IEC 60947-1
600 В для сигнальной цепи сертификаты CSA
600 В для сигнальной цепи ul сертификаты
Электрическая прочность 1.5 Мциклы 40 а AC-3 в ЕС <= 440 В
1.4 Мциклы 60 а AC-1 в ЕС <= 440 В
Мощность рассеивается полюсом 5.4 Вт AC-1
2.4 ВТ AC-3
Защитная крышка с
Монтажный кронштейн пластины
Рельс
Стандарты CSA C22. 2 № 14
В 60947-4-1
В 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
Ул 508
Сертификаты продукта CCC
CSA
ГОСТ
UL
соединения-клеммы схема питания: винтовые разъемы EverLink BTR 1 кабель(ы) 1 ... 35 мм2 - тип кабеля:
Гибкий - без конца кабеля
Схема питания: винтовые разъемы EverLink BTR 1 кабель(ы) 1 ... 35 мм2 - тип кабеля:
Гибкий-с концом кабеля
Схема питания: винтовые разъемы EverLink BTR 1 кабель(ы) 1 ... 35 мм2 - тип кабеля:
твердый - без конца кабеля
Схема питания: винтовые разъемы EverLink BTR 2 кабель(ы) 1 ... 25 мм2-тип кабеля:
Гибкий - без конца кабеля
Схема питания: винтовые разъемы EverLink BTR 2 кабель(ы) 1 ... 25 мм2-тип кабеля:
Гибкий-с концом кабеля
Схема питания: винтовые разъемы EverLink BTR 2 кабель(ы) 1 ... 25 мм2 - тип кабеля:
твердый - без конца кабеля
Схема управления: termin. пружина 1 кабель(ы) 0.75 ... 2.5 мм2 - тип кабеля: гибкий-без конца
кабеля
Схема управления: termin. пружинный 2 кабель (ы) 0.75 ... 2.5 мм2 - тип кабеля: гибкий-без конца
кабеля
Момент затяжки цепь питания: 8 Н. м-над винтовыми разъемами EverLink BTR-кабель 25 ... 35 мм2
шестигранный 4 мм
Схема питания (заказ отдельно) 5 Н. м-в винтовых разъемах EverLink БТР-
кабель 1 ... 25 мм2 шестигранный 4 мм
Продолжительность маневра 12 ... 26 МС закрытие
4 ... 19 мс диафрагма
Уровень надежности безопасности B10d = 1369863 циклов контактор с номинальной нагрузкой в соответствии с EN / ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой в соответствии с EN / ISO 13849-1
Механическая прочность 6 Мциклов
рабочий диапазон 3600 cyc / h при <= 60 °C
Дополняющий
Особенность катушки без противопаразитарного фильтра в стандартной комплектации
Пределы напряжения цепи
управления
0.3 ... 0.6 Uc отключение при 60 °C, AC 50/60 Гц
0.8 ... 1.1 Uc работает при 60 °C, AC 50 Гц
0.85...1.1 Uc operactiva в 60 °C, переменного ТОКА 60 Гц
Расход на вызов в ВА 140 БУДЕТ в 20 °C (cos ϕ 0.75) 60 Гц
160 БУДЕТ в 20 °C (cos ϕ 0.75), 50 Гц
Расход работоспособности в ВА 13 ВА в 20 °C (cos ϕ 0.3) 60 Hz
15 ва при 20 °C (cos 0.3 0.3) 50 Гц
тепловыделение 4 ... 5 Вт при 50/60 Гц
Тип вспомогательных контактов механически связанный Тип (1 NA + 1 NC) в соответствии с IEC 60947-5-1
Тип зеркального контакта (1 NC) в соответствии с IEC 60947-4-1
Частота сигнальной цепи 25 ... 400 Гц
минимальный ток переключения 5 мА для сигнальной цепи
Минимальное напряжение переключения 17 В для сигнальной цепи
Время без перекрытия 1.5 мс при разжигании (между или контактом а и НК)
1.5 МС в возбуждении (между или контактом а и НК)
Сопротивление изоляции > 10 МОм для сигнальной цепи
Среда
Степень защиты IP IP20 лицевая координация IEC 60529
TH защитная обработка в соответствии с IEC 60068-2-30
Степень загрязнения 3
Рабочая температура окружающей среды
-5 ... 60 °C
Температура окружающей среды
хранения
-60 ... 80 °C
Допустимая температура окружающей
среды вокруг устройства
-40 ... 70 °C при Uc
максимальная рабочая высота 3000 м без снижения температуры
Огнестойкость 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 в соответствии с UL 94
Механическая прочность вибрации открытый контактор 2 Gn, 5 ... 300 Гц
Вибрации закрытый разъем 4 Gn, 5 ... 300 Гц
Воздействие открытый контактор 10 ГН для 11 мс
Ударные закрытый разъем 15 Gn для 11 мс
высота 122 мм
Ширина 55 мм
Глубина 120 мм
Вес изделия 0.85 кг
