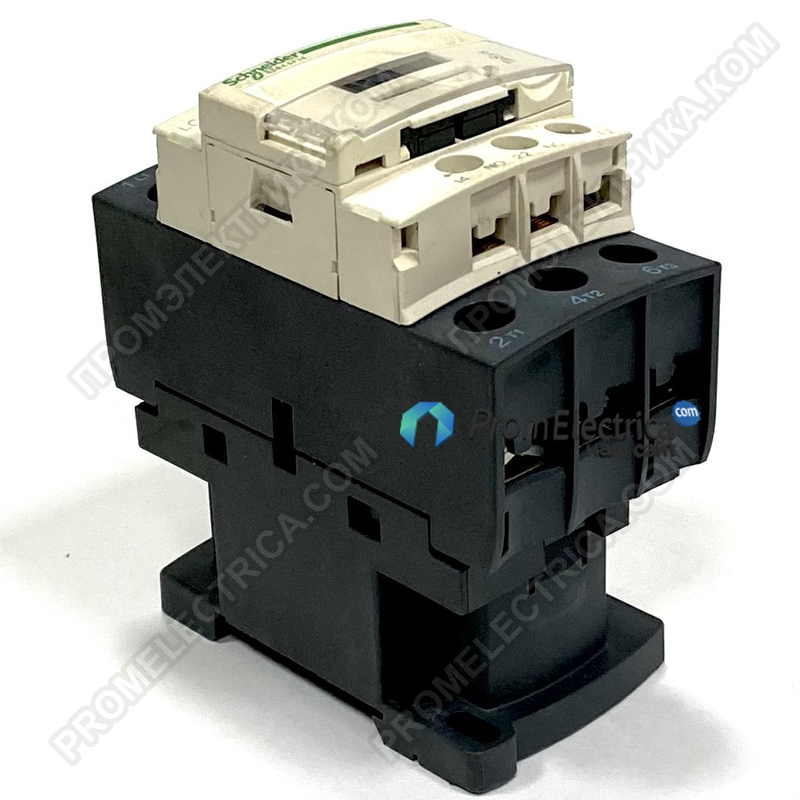

Описание, применение LC1D32FD Schneider Electric
Серия TeSys
Название продукта TeSys D
продукт или тип компонента контактор
Краткое обозначение устройства LC1D
Применение защитника управления двигателем
Резистивная нагрузка
Категория использования AC-1
АС-3
АС-4
Описание полюсов 3P
ASSY. в Polkontakts NO 3
Рабочее Номинальное напряжение
Ue
<= 690 V AC 25...400 Hz для главной цепи
<= 300 В постоянного тока для основной цепи
Номинальный рабочий ток Ie 32 A (<= 60 °C) при <= 440 В AC AC-3 для
основной цепи
50 A (<= 60 °C) при <= 440 В AC AC-1 для
основной цепи
Мощность двигателя (кВт) 15 кВт при 380...400 V AC 50/60 Hz AC-3
7,5 кВт при 220...230 V AC 50/60 Hz AC-3
18.5 kW при 500 V AC 50/60 Hz AC-3
18.5 kW при 660...690 V AC 50/60 Hz AC-3
15 кВт при 415...440 V AC 50/60 Hz AC-3
7,5 кВт при 400 V AC 50/60 Hz AC-4
Мощность двигателя (л. с.) 2 л. с. при 115 В переменного тока 50/60 Гц для 1-фазного двигателя
5 л. с. при 230/240 В переменного тока 50/60 Гц для 1 фазы двигателя
7,5 л. с. при 200/208 В переменного тока 50/60 Гц для 3 фазы
Двигатель
10 л. с. при 230/240 В переменного тока 50/60 Гц для 3 фаз
Двигатель
20 л. с. при 460/480 В переменного тока 50/60 Гц для 3 фаз
Двигатель
30 л. с. при 575/600 В переменного тока 50/60 Гц для 3 фаз
Двигатель
Тип цепи управления DC стандарт
Напряжение цепи управления 110 В DC
Конструкция вспомогательных контактов 1 S + 1 Ö номинальная прочность на ударное напряжение
[Uimp]
6 кВ соответствует IEC 60947
Категория перенапряжения III
обычный тепловой
Электричество в свободном воздухе (Ith)
50 A при <= 60 °C для основной цепи
10 A при <= 60 °C для сигнальной цепи
Номинальная мощность включения Irms равна 550 а при 440 В для основной цепи
IEC 60947
140 A AC для сигнальной цепи соответствует IEC
60947-5-1
250 A DC для сигнальной цепи соответствует IEC
60947-5-1
Номинальная мощность прерывания равна 550 а при 440 В для основной цепи
IEC 60947
Номинальный короткий ток Icw 138 A <= 40 °C 1 мин. Основная цепь
260 A <= 40 °C 10 s основная цепь
430 A <= 40 °C 1 s основная цепь
60 а <= 40 °с 10 мин. Основная цепь
100 A 1 s сигнальная
цепь 120 A 500 мс сигнальная
цепь 140 A 100 мс сигнальная
цепь связанная защита 63 A gG при <= 690 В координация тип 1 для
Силовая цепь
63 A gG при <= 690 В координация типа 2 для
основной цепи
10 A gG для сигнальной цепи соответствует IEC
60947-5-1
Средний импеданс 2 МоМ при 50 Гц - Ith 50 A для основной цепи
Номинальное напряжение изоляции Ui 600 В для основной цепи сертификаты CSA
600 В для основной цепи сертификаты UL
690 В для основной цепи соответствует IEC 60947 -
4-1
690 В для сигнальной цепи соответствует IEC 60947-1
600 В для сигнальной цепи сертификаты CSA
600 В для сигнальной цепи сертификаты UL
Электрическая жизнь 1.65 Mcycles 32 А AC-3 при Ue <= 440 V
1.4 Mcycles 50 А AC-1 при Ue <= 440 V
Рассеиваемая мощность на полюс 2 Вт AC-3
5 ВТ ПЕРЕМЕННОГО ТОКА-1
Защитная Крышка С
Монтажным Кронштейном Пластины
Рельс
Стандарты UL 508
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
Сертификаты продукции BV
CCC
CSA
DNV
GL
ГОСТ
LROS (Lloyds register of shipping)
RINA
UL
разъемы - клеммы цепь управления : клеммы с винтовым зажимом 2
Кабель 1...2.5 мм2 - Кабель жесткость: гибкий - с
Конец кабеля
Главным образом цепь : клеммы с
Винтовой зажим 1 кабель 1,5-10 мм2 -
Прочность кабеля: жесткая - без конца кабеля
Цепь управления : клеммы с винтовым зажимом 1
Кабель 1-4 мм2 - прочность кабеля: гибкий - без
конца кабеля
Цепь управления : клеммы с винтовым зажимом 2
Кабель 1-4 мм2 - прочность кабеля: гибкий - без
конца кабеля
Цепь управления : клеммы с винтовым зажимом 1
Кабель 1-4 мм2 - прочность кабеля: гибкий - с
концом кабеля
Цепь управления : клеммы с винтовым зажимом 1
Кабель 1-4 мм2 - прочность кабеля: жесткий - без
конца кабеля
Цепь управления : клеммы с винтовым зажимом 2
Кабель 1-4 мм2 - прочность кабеля: жесткая - без
конца
кабеля основная цепь : клеммы с
Винтовой зажим 1 кабель 2.5...10 мм2 -
Прочность кабеля: гибкий - без конца
кабеля основная цепь : зажимы с
Винтовой зажим 2 кабель 2.5...10 мм2 -
Прочность кабеля: гибкий - без конца
кабеля основная цепь : зажимы с
Винтовой зажим 1 кабель 1-10 мм2 -
Прочность кабеля: гибко - с концом кабеля
основная цепь : зажимы с
Винтовой зажим 2 кабеля 1,5-6 мм2 -
Прочность кабеля: гибко - с концом кабеля
основная цепь : зажимы с
Винтовой зажим 2 кабель 2.5...10 мм2 -
Прочность кабеля: жесткая - без конца кабеля
Момент затяжки цепь управления : 1.7 нм - на клеммы с
Винтовой зажим - с отверткой плоский Ø 6
Цепь управления : 1.7 нм - на клеммы с
Винтовой зажим - с помощью отвертки крест № 2
Главным образом цепь : 2,5 нм - на клеммы с
Винтовой зажим - с отверткой плоский Ø 6
основная цепь : 2,5 Нм - на клеммах с
Винтовой зажим - с помощью отвертки крест № 2
Время отклика 53.55...72.45 мс закрытие
16...24 мс Отверстие
Уровень безопасности B10d = 1369863 циклов контактор с номинальной нагрузкой
соответствует EN/ISO 13849-1
B10d = 20000000 циклов контактор с
механической нагрузкой соответствует EN/ISO 13849-1
Механический Срок Службы 30 Mcycles
Рабочая скорость 3600 cyc/h при <= 60 °C
дополнительные
данные технология катушки встроенный двунаправленный диод ограничителя амплитуды
Цепи управления пределы напряжения 0.1...0.25 УНЦ отходы при 60 °C, DC
0.7...1.25 Uc готов к эксплуатации при 60 °C, DC
Постоянная времени 28 мс
Костюм мощность в Вт 5.4 W при 20 °C
Стоп Потребляемая мощность в Вт 5.4 W при 20 °C
Исполнение вспомогательных контактов типа механически подключенных (1 S + 1 Ö) соответствует IEC 60947-5-1
Тип зеркального контакта (1 NC) соответствует IEC 60947-4-1
Индикатор Схема Частоты 25 ... 400 Hz
Минимальный коммутируемый ток 5 mA для сигнализации схема
Минимальное коммутируемое напряжение 17 V для сигнализации схема
Не время перекрытия 1.5 мс при управлении между замыкающих и размыкающих контактов
1.5 мс при но шевеления между замыкающих и размыкающих контактов
Сопротивление изоляции > 10 МОм для сигнальной цепи
Окружение
Степень защиты (IP) IP20 торцевая поверхность соответствует IEC 60529
Защитная обработка TH соответствует IEC 60068-2-30
Степень загрязнения 3
Температура окружающей среды при работе -5...60 °C
Температура окружающей среды при хранении -60...80 °C
Приборы-температура окружающей среды -40...70 °C при Uc
Высота установки 3000 м без Нагрузки после снижения температуры
Огнестойкость 850 °C соответствует требованиям IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая прочность вибрации контактор открыт 2 г, 5 ... 300 Гц
Вибрации контактор замкнут 4 g, 5 ... 300 Гц
Вибрации контактор замкнут 15 g в течение 11 мс
Вибрации контактор открыт 8 g в течение 11 мс
Высота 85 мм
ширина 45 мм
Глубина 101 мм
Вес изделия 0,535 кг
