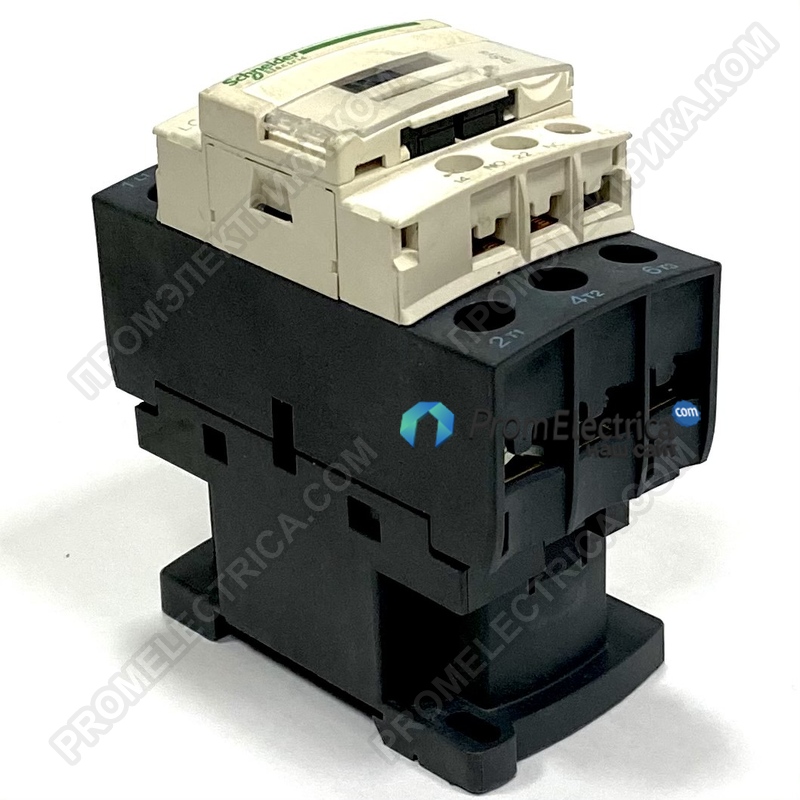

Описание, применение LC1D32F7C Schneider Electric
Главный
Диапазон TeSys
Название продукта TeSys D
Тип продукта или компонента
Диапазон TeSys
Название продукта TeSys D
Тип продукта или компонента
Контактор
Краткое имя устройства LC1D
Применение контактора активная нагрузка
Управление двигателем
Категория использования AC-1
АС-3
АС-4
Описание полюсов 3P
Контактный
состав силового полюса
3 NO
Напряжение системы < = 300 в цепь питания постоянного тока
<= 690 В переменного тока 25...400 Гц силовая цепь
[Ie] номинальный рабочий ток
32 а (<= 140 °F (60 °C)) при <= 440 В переменного тока AC-3 силовая цепь
50 а (<= 140 °F (60 °C)) при <= 440 В переменного тока AC-1 силовая
цепь
Мощность двигателя кВт 15 кВт при 380...400 В переменного тока 50/60 Гц переменного тока-3
7,5 кВт при 220...230 В переменного тока 50/60 Гц переменного тока-3
18,5 кВт при 500 В переменного тока 50/60 Гц переменного тока-3
18,5 кВт при 660...690 В переменного тока 50/60 Гц переменного тока-3
15 кВт при 415...440 В переменного тока 50/60 Гц переменного тока-3
7,5 кВт при 400 В переменного тока 50/60 Гц переменного тока-4
Мощность двигателя л. с. (UL /
CSA)
2 л. с. при 115 В переменного тока 50/60 Гц 1 фазные двигатели
5 л. с. при 230/240 В переменного тока 50/60 Гц 1 фазные двигатели
7,5 л. с. при 200/208 В переменного тока 50/60 Гц 3-фазные двигатели
10 л. с. при 230/240 В переменного тока 50/60 Гц 3-фазные двигатели
20 л. с. при 460/480 В переменного тока 50/60 Гц 3-фазные двигатели
30 л. с. при 575/600 В переменного тока 50/60 Гц 3-фазные двигатели
Тип цепи управления переменный ток 50/60 Гц
[Uc] напряжение цепи управления
110 В переменного тока 50/60 Гц
Контакт вспомогательный состав 1 NO + 1 NC
[Uimp] номинальное импульсное
выдерживающее напряжение
6 кВ в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный
тепловой ток свободного воздуха
50 а при <= 140 °F (60 °C) силовая цепь
10 а при температуре <= 140 °F (60 °C) сигнальная схема
Номинальная производительность Irms
550 а при 440 В силовая схема соответствует стандарту IEC 60947
140 а сигнальная схема переменного тока в соответствии с МЭК 60947-5-1
250 а сигнальная схема постоянного тока в соответствии с МЭК 60947-5-1
Номинальная разрывная мощность 550 а при 440 V для силовая цепь соответствует стандарту IEC 60947
[Icw] номинальный кратковременный
выдерживающий ток
138 A <= 104 °F (40 °C) 1 мин силовая цепь
260 А <= 104 °F (40 °C) 10 с силовая схема
430 А <= 104 °F (40 °C) 1 с силовая цепь
60 A <= 104 °F (40 °C) 10 мин схема питания
100 а 1 с цепь сигнализации
120 а 500 мс цепь сигнализации
140 А 100 мс цепь сигнализации
Соответствующая номинальная мощность предохранителя 63 а гг при <= 690 В координационная силовая схема типа 1
63 гг при <= 690 В тип координации 2 цепи питания
10 сигнальная схема gG, соответствующая стандарту IEC 60947-5-1
Среднее сопротивление 2 МоМ при 50 Гц - Ith 50 а силовой цепи
[Ui] номинальное напряжение изоляции
Сертификаты цепи питания 600 в CSA
Сертификаты цепи питания 600 в UL
Схема питания 690 В в соответствии с IEC 60947-4-1
Сигнальная схема 690 В в соответствии с IEC 60947-1
600 в цепь сигнализации CSA сертификаты
Сертификация цепи сигнализации 600 в UL
Электрическая долговечность 1.65 МЦ-32 а переменного тока-3 при Ue <= 440 В
1.4 Mcycles 50 a AC-1 при Ue <= 440 В
Рассеиваемая мощность на полюс
2 ВТ ПЕРЕМЕННОГО ТОКА-3
5 ВТ ПЕРЕМЕННОГО ТОКА-1
Защитная крышка с
Монтажная опорная рейка
Тарелка
Стандарты CSA C22. 2 No 14
Ен 60947-4-1
En 60947-5-1 тип
IEC 60947-4-1
МЭК 60947-5-1
UL 508
Сертификаты продукции UL
DNV
CCC
ГЛ
ГОСТ
LROS (Lloyds register of shipping)
Рина
CSA
BV
Соединения-клеммы схема управления: винтовой зажим клеммы 2 кабель(ы)
0...0 in2 (1...2,5 мм2) - жесткость кабеля: гибкая - с
концом кабеля
Силовая схема: винтовые зажимные клеммы 1 кабель(ы)
0...0.02 in2 (1.5...10 mm2) - жесткость кабеля: сплошная-
без конца кабеля
схема управления: винтовые клеммы зажима 1 кабель(ы)
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: гибкая-
без конца кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: гибкая-
без конца кабеля
схема управления: винтовые клеммы зажима 1 кабель(ы)
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: гибкая - с
концом кабеля
Схема управления: клеммы винтового зажима 1 кабель(ы)
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: сплошная-без конца кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
0...0,01 дюйма 2 (1...4 мм2) - жесткость кабеля: сплошная - без конца кабеля
Силовая схема: винтовые зажимные клеммы 1 кабель(ы)
0...0,02 дюйма 2 (2,5...10 мм2) - жесткость кабеля: гибкая-
без конца кабеля
Силовая схема: винтовые зажимные клеммы 2 кабеля(ов)
0...0,02 дюйма 2 (2,5...10 мм2) - жесткость кабеля: гибкая-
без конца кабеля
Силовая схема: винтовые зажимные клеммы 1 кабель(ы)
0...0.02 in2 (1...10 mm2) - жесткость кабеля: гибкая -
с концом кабеля
Силовая схема: винтовые зажимные клеммы 2 кабеля(ов)
0...0,01 дюйма 2 (1,5...6 мм2) - жесткость кабеля: гибкая -
с концом кабеля
Силовая схема: винтовые зажимные клеммы 2 кабеля(ов)
0...0,02 дюйма (2,5...10 мм2) - жесткость кабеля: сплошная -
без конца кабеля
Схема управления моментом затяжки: 15.04 lbf.in (1.7 Н. м) - на
клеммах винтового зажима - с плоской отверткой Ø 6 мм
Схема управления: 15.04 lbf.in (1.7 Н. м) - на
клеммах винтового зажима - с отверткой Philips No 2
Силовая схема: 22.12 lbf.in (2,5 Н. м) - на
клеммах винтового зажима - с плоской отверткой Ø 6 мм
Силовая схема: 22.12 lbf.in (2,5 Н. м) - на
клеммах винтового зажима - с отверткой Philips No 2
Время работы 4...19 мс открытие
12...22 МС закрытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной нагрузкой
в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической
нагрузка, соответствующая стандарту EN/ISO 13849-1
Механическая прочность 15 Mcycles
Рабочая скорость 3600 cyc/ч при температуре <= 140 °F (60 °C)
Дополнительный
Катушечная технология без встроенного модуля подавления
Пределы напряжения цепи управления 0,3...0,6 Uc выпадение при 140 °F (60 °C), переменный ток 50/60 Гц
0.8...1.1 УНЦ оперативной при 140 °Ф (60 °С), переменного тока 50 Гц
0.85...1.1 UC в эксплуатацию в 140 °Ф (60 °С), переменного тока 60 Гц
Пусковая мощность в ва 70 ва при 68 °F (20 °C) (cos ≈ 0.75) 60 Гц
70 ва при 68 °F (20 °C) (cos ≈ 0.75) 50 Гц
Потребляемая мощность удержания в ва 7,5 ва при температуре 68 °F (20 °C) (cos ≈ 0,3) 60 Гц
7 ва при 68 °F (20 °C) (cos ≈ 0,3) 50 Гц
Тепловыделение 2...3 Вт при 50/60 Гц
Тип вспомогательных контактов тип механически связанных (1 NO + 1 NC) в соответствии с IEC 60947-5-1
Тип контактов (1 НЗ) в соответствии с IEC 60947-4-1
Частота цепи сигнализации 25...400 Гц
Минимальный ток переключения сигнальной цепи 5 мА
Минимальное коммутационное напряжение 17 в сигнальная цепь
Время неперекрывания 1,5 мс при включении питания между ЧПУ и без контакта
1,5 мс при обесточивании между ЧПУ и без контакта
Сопротивление изоляции > 10 МОм сигнальная цепь
Окружающая среда
IP степень защиты IP20 передняя грань соответствует стандарту IEC 60529
Защитная обработка TH соответствует стандарту IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха для работы 23...140 °F (-5...60 °C)
Температура окружающего воздуха при хранении -76...176 °F (-60...80 °C)
Допустимая температура окружающего воздуха вокруг устройства
-40...158 °F (-40...70 °C) при Uc
Рабочая высота 9842,52 фута (3000 м) без снижения
Огнестойкость 1562 °F (850 °C) в соответствии с IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая прочность вибрации контактор открыт 2 ГН, 5...300 Гц
Вибрации контактора замкнуты 4 ГН, 5...300 Гц
Контактор амортизаторы закрытые 15 GN для 11 мс
Удары контактор открытый 8 GN для 11 мс
Высота 3,35 дюйма (85 мм)
Ширина 1,77 дюйма (45 мм)
Глубина 3,62 дюйма (92 мм)
Вес продукта 0,83 фунта (США) (0,375 кг)
