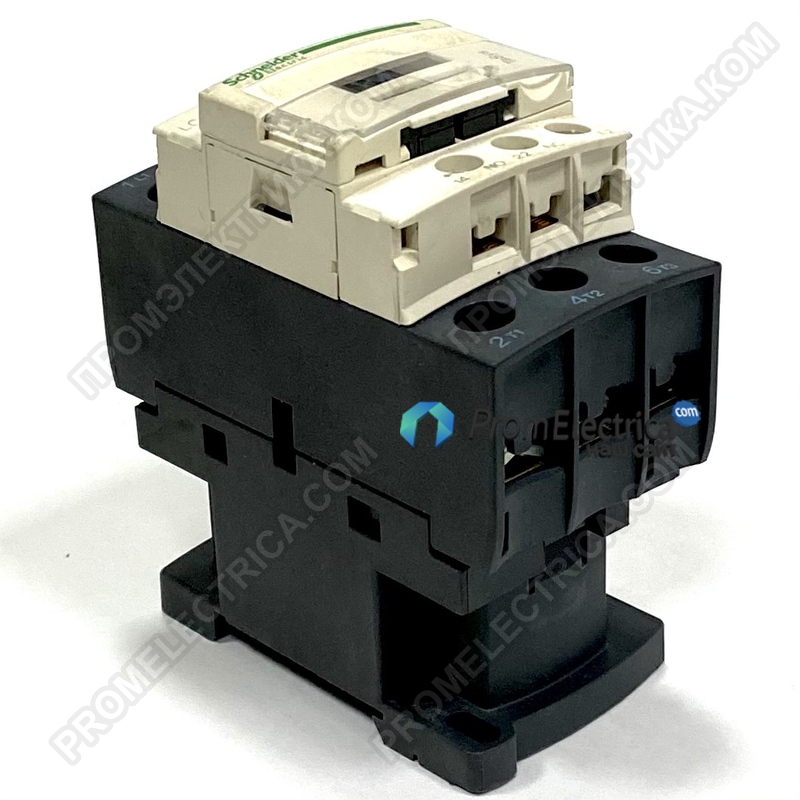

Описание, применение LC1D32CD Schneider Electric
Главный
Диапазон TeSys
Название продукта TeSys D
Контактор типа изделия или компонента
Краткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-1
АС-3
Описание полюсов 3P
Полюсный контактный состав 3 нет
Номинальное рабочее напряжение <= 690 В переменного тока 25 ... 400 Гц для силовой цепи
<= 300 В постоянного тока для силовой цепи
[Ie] номинальный рабочий ток 32 А (<= 60 °C) при < = 440 В переменного тока AC-3 для силовой
цепи
50 а (<= 60 °C) при < = 440 В переменного тока AC-1 для силовой
цепи
Мощность двигателя кВт 15 кВт при 380...400 В переменного тока 50/60 Гц
7,5 кВт при 220...230 В переменного тока 50/60 Гц
18,5 кВт при 500 В переменного тока 50/60 Гц
18,5 кВт при 660...690 В переменного тока 50/60 Гц
15 кВт при 415...440 В переменного тока 50/60 Гц
Мощность двигателя л. с. 2 л. с. при 115 В переменного тока 50/60 Гц для 1-фазных двигателей
5 л. с. при 230/240 В переменного тока 50/60 Гц для 1-фазных двигателей
7,5 л. с. при 200/208 В переменного тока 50/60 Гц для 3-фазных
двигателей
10 л. с. при 230/240 В переменного тока 50/60 Гц для 3-фазных
двигателей
20 л. с. при 460/480 В переменного тока 50/60 Гц для 3-фазных
двигателей
30 л. с. при 575/600 В переменного тока 50/60 Гц для 3-фазных
двигателей
Тип цепи управления стандарт постоянного тока
Напряжение цепи управления 36 В постоянного тока
Состав вспомогательного контакта 1 но + 1 НЗ
[Uimp] номинальное импульсное выдерживающее
напряжение
6 кВ в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный тепловой
ток свободного воздуха
50 а при <= 60 °C для силовой цепи
10 а при температуре < = 60 °C для сигнальной цепи
Irms номинальная мощность 550 а при 440 В для силовой цепи, соответствующей IEC
60947
140 а переменного тока для сигнальной цепи, соответствующей стандарту IEC
60947-5-1
250 а постоянный ток для цепь сигнализации в соответствии с IEC
60947-5-1
Номинальная разрывная мощность 550 а при 440 V для силовая цепь соответствует стандарту IEC
60947
[Icw] номинальный кратковременный выдерживающий ток
138 А <= 40 °C 1 мин Силовой контур
260 А <= 40 °C 10 с силовая схема
430 а <= 40 °C 1 с силовая цепь
60 а <= 40 °C 10 мин силовая схема
100 а 1 с цепь сигнализации
120 а 500 мс цепь сигнализации
140 А 100 мс цепь сигнализации
Соответствующий номинальный предохранитель 63 A gG при <= 690 в Координационный тип 1 для силовой цепи
63 A gG при <= 690 в Координационный тип 2 для питания контура
10 а GG для цепь сигнализации в соответствии с IEC
60947-5-1
Среднее сопротивление 2 МоМ при 50 Гц - Ith 50 а для силовой цепи
[Ui] номинальное напряжение изоляции 600 В для сертификации силовых цепей CSA
Аттестации ul 600 V для цепь питания
690 V для силовая цепь соответствует стандарту IEC 60947-4-
690 V для цепь сигнализации в соответствии с IEC
60947-1
600 V для цепь сигнализации CSA сертификаты
600 В для сертификации сигнальных цепей UL
Электрическая долговечность 1.65 МЦ-32 а переменного тока-3 при Ue <= 440 В
1.4 Mcycles 50 a AC-1 при Ue <= 440 В
Рассеиваемая мощность на полюс 2 Вт переменного тока-3
5 ВТ ПЕРЕМЕННОГО ТОКА-1
Защитная крышка с
Монтажная опорная плита
Рельс
Стандарты EN 60947-4-1
En 60947-5-1 тип
IEC 60947-4-1
МЭК 60947-5-1
UL 508
CSA C22. 2 No 14
Сертификаты продукции BV CCC
CSA
DNV
ГЛ
ГОСТ
Рина
UL
LROS
Соединения-клеммы схема управления: винтовой зажим клеммы 2 кабель(ы)
1...2,5 мм2 - жесткость кабеля: гибкая-с
концом кабеля
силовая цепь : винтовые зажимные клеммы 1 кабель(ы)
1,5...10 мм2-жесткость кабеля: сплошная - без
конца кабеля
схема управления: винтовые клеммы зажима 1 кабель(ы)
1...4 мм2 - жесткость кабеля: гибкая-без
конца кабеля
схема управления : винтовые клеммы зажима 2 кабеля(ов)
1...4 мм2 - жесткость кабеля: гибкая-без
конца кабеля
схема управления : винтовые зажимные клеммы 1 кабель(ы)
1...4 мм2 - жесткость кабеля: гибкий-с концом кабеля
Схема управления: клеммы винтового зажима 1 кабель(ы)
1...4 мм2 - жесткость кабеля: сплошная - без
конца кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
1...4 мм2 - жесткость кабеля: сплошная - без
конца кабеля
силовая цепь : винтовые зажимные клеммы 1 кабель(ы)
2,5...10 мм2-жесткость кабеля: гибкий-без
конца кабеля
Схема питания: винтовые зажимные клеммы 2 кабеля(ов)
2,5...10 мм2-жесткость кабеля: гибкий-без
конца кабеля
Силовая схема : винтовые зажимные клеммы 1 кабель(ы)
1...10 мм2 - жесткость кабеля: гибкая-с
концом кабеля
силовая цепь : винтовые клеммы зажима 2 кабеля(ов)
1,5...6 мм2-жесткость кабеля: гибкая-с
концом кабеля
силовая цепь : винтовые клеммы зажима 2 кабеля(ов)
2,5...10 мм2-жесткость кабеля: сплошная - без
затяжки конца кабеля схема управления моментом затяжки: 1,7 Н. м - на
клеммах винтового зажима - с плоской отверткой Ø 6 мм
Схема управления: 1.7 Н. м-на винтовых зажимных
клеммах - с отверткой Philips No 2
Силовая схема: 2,5 Н. м-на винтовых зажимных клеммах
- с отверткой плоской Ø 6 мм
Силовая схема: 2,5 Н. м-на винтовых зажимных клеммах
- с отверткой Philips No 2
Время работы 53.55...72.45 МС закрытие
16...24 мс открытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной
нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклов контактор с
механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая прочность 30 Mcycles
Рабочая скорость 3600 цикл/ч при температуре <= 60 °C
Дополнительный
Катушечная технология встроенный двунаправленный пиковый ограничительный диодный подавитель
Пределы напряжения цепи управления 0,1...0,25 МКК при 60 °С отсев
0,7...1,25 МКК при 60 °с рабочий
Постоянная времени 28 МС
Пусковая мощность в Вт 5,4 Вт при 20 °C
В потребляемая мощность, Вт 5.4 Вт при 20 °C
Тип вспомогательных контактов тип механически Соединенных (1 NO + 1 NC) в соответствии с IEC 60947-5-1
Тип контактов (1 НЗ) в соответствии с IEC 60947-4-1
Частота цепи сигнализации 25...400 Гц
Минимальный коммутируемый ток 5 ma для цепь сигнализации
Минимальное коммутируемое напряжение 17 V для цепь сигнализации
Время неперекрывания 1,5 мс при обесточивании (между ЧПУ и без контакта)
1,5 мс при включении питания (между ЧПУ и без контакта)
Сопротивление изоляции > 10 МОм для сигнальной цепи
Окружающая среда
Степень защиты IP IP2x лицевая соответствуя к IEC 60529
Защитная обработка TH соответствует стандарту IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха для работы -5...60 °C
Температура окружающего воздуха при хранении -60...80 °С
Допустимая температура окружающего воздуха вокруг прибора -40...70 °С при Uc
Рабочая высота 3000 м без снижения температуры
Огнестойкость 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая прочность вибрации контактор открыт 2 ГН, 5...300 Гц
Вибрации контактора замкнуты 4 ГН, 5...300 Гц
Контактор амортизаторы закрытые 15 GN для 11 мс
Удары контактор открытый 8 GN для 11 мс
Высота 85 мм
Ширина 45 мм
Глубина 101 мм
Вес изделия 0,535 кг
