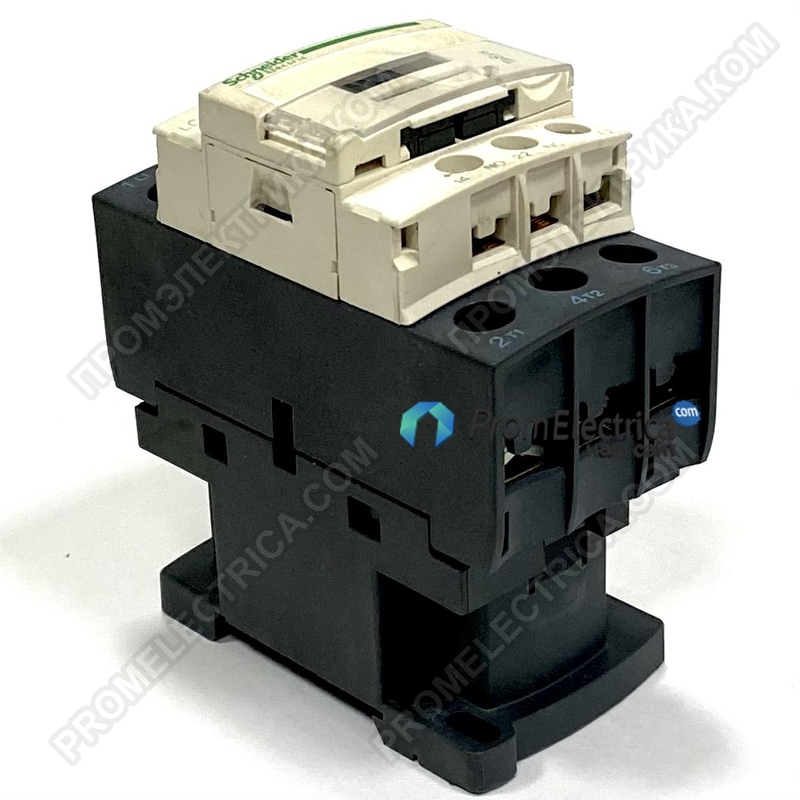

Описание, применение LC1D256F7 Schneider Electric
Ассортимент TeSys название продукта TeSys D
Продукт или тип компонента Контактор краткое наименование устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-1
АС-3
Описание полюсов 3P
Полюсный контактный состав 3 нет
Номинальное рабочее напряжение <= 690 В переменного тока 25...400 Гц для силовой цепи <= 300 В постоянного тока для силовой цепи
[Ie] номинальный рабочий ток 25 а (<= 60 °C) при < = 440 В переменного тока AC-3 для силовой цепи
40 а (<= 60 °C) при < = 440 В переменного тока AC-1 для силовой цепи
Мощность двигателя кВт 11 кВт при 380...400 В переменного тока 50/60 Гц 15 кВт при 500 В переменного тока 50/60 Гц 15 кВт при 660...690 В переменного тока 50/60 Гц 5,5 кВт при 220...230 В переменного тока 50/60 Гц 11 кВт при 415...440 В переменного тока 50/60 Гц мощность двигателя л. с. 2 л. с. при 115 В переменного тока 50/60 Гц для 1-фазных двигателей 3 л. с. при 230/240 В переменного тока 50/60 Гц для 1-фазных двигателей 5 л. с. при 200/208 В переменного тока 50/60 Гц для 3-фазных двигателей 7,5 л. с. Для 3-фазных двигателей 15 л. с. при 460/480 В переменного тока 50/60 Гц для 3-фазных двигателей 20 л. с. При 575/600 В переменного тока 50/60 Гц для 3-фазных двигателей тип цепи управления AC 50/60 Гц напряжение цепи управления 110 В переменного тока 50/60 Гц вспомогательный контактный состав
1 NO + 1 NC
[Uimp] номинальное импульсное выдерживающее напряжение
6 кВ в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный
тепловой ток свободного воздуха
40 а при <= 60 °C для силовой цепи
10 а при температуре < = 60 °C для сигнальной цепи
Irms номинальная мощность 450 а при 440 В для силовой цепи в соответствии с IEC 60947
140 а переменного тока для сигнальной цепи в соответствии с IEC 60947-5-1
250 а постоянного тока для сигнальной цепи в соответствии с IEC 60947-5-1
Номинальная разрывная мощность 450 а при 440 В для силовой цепи, соответствующей стандарту IEC 60947
[Icw] номинальный кратковременный выдерживающий ток
120 А <= 40 °C 1 мин силовая цепь
240 а <= 40 °C 10 с силовая схема
380 а <= 40 °C 1 с силовая цепь
50 а <= 40 °C 10 мин силовая схема
100 а 1 с цепь сигнализации
120 а 500 мс цепь сигнализации
140 А 100 мс цепь сигнализации
Соответствующий предохранитель номинальной мощностью 40 а гг при <= 690 в Координационный тип 2 для силовой цепи
63 а гг при <= 690 в Координационный тип 1 для силовой цепи
10 a gG для сигнальной схемы, соответствующей стандарту IEC 60947-5-1
Среднее сопротивление 2 МоМ при 50 Гц-Ith 40 а для силовой цепи
[Ui] номинальное напряжение изоляции 600 В для сертификации силовых цепей CSA
Аттестации ul 600 V для цепь питания
690 V для силовая цепь соответствует стандарту IEC 60947-4-1
690 В для сигнальной цепи, соответствующей стандарту IEC 60947-1
600 V для цепь сигнализации CSA сертификаты
600 В для сертификации сигнальных цепей UL
Электрическая долговечность 1.65 МЦ-25 а переменного тока-3 при Ue <= 440 В
1.4 Mcycles 40 a AC-1 при Ue <= 440 В
Рассеиваемая мощность на полюс 3,2 Вт переменного тока-1
1.25 ВТ AC-3
Защитная крышка с
Монтаж опорной плиты рельсового
Стандарты EN 60947-4-1
En 60947-5-1 тип
IEC 60947-4-1
МЭК 60947-5-1
UL 508
CSA C22. 2 No 14
Сертификаты продукции BV CCC
CSA
DNV
ГЛ
ГОСТ
Рина
UL
LROS
Соединения-клеммы схема управления: наконечники-кольцевые клеммы-внешний диаметр: 8 мм
Силовая схема: наконечники-кольцевые клеммы-внешний диаметр: 10 мм
Схема управления моментом затяжки: 1.7 Н. м - на наконечниках-кольцевые клеммы - с
отверткой плоский винт Ø 6 мм: M3. 5
Схема управления: 1.7 Н. м - на наконечниках-кольцевые клеммы - с
отверткой Philips No 2 винт: M3. 5
Силовая схема: 2,5 Н. м - на наконечниках-кольцевые клеммы - с отверткой
плоский винт Ø 8 мм: M4
Силовая схема: 2,5 Н. м - на наконечниках-кольцевые клеммы - с отверткой Philips No 2 винт : M4
Время работы 4...19 мс открытие
12...22 МС закрытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной нагрузкой в соответствии
с EN/ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой
в соответствии с EN/ISO 13849-1
Механическая прочность 15 Mcycles рабочая частота 3600 цикл/ч при <= 60 °С
Комплементарная технология скрытой катушки без встроенного модуля подавителя пределы напряжения цепи управления 0,3...0,6 Uc при 60 °C отсев 50/60 Гц 0,8...1,1 Uc при 60 °C рабочий 50 Гц 0,85...1,1 Uc при 60 °C рабочий 60 Гц
Пусковая мощность в ва 70 ва при 20 °C (cos ≈ 0.75) 60 Гц 70 ва при 20 °C (cos ≈ 0.75) 50 Гц потребляемая мощность удержания
в ва
7,5 ва при 20 °C (cos ≈ 0,3) 60 Гц 7 ва при 20 °C (cos ≈ 0,3) 50 Гц тепловыделение 2...3 Вт при 50/60 Гц тип вспомогательных контактов тип механически связанных (1 NO + 1 NC) в соответствии с IEC
60947-5-1
Тип контактов (1 НЗ) в соответствии с IEC 60947-4-1
Частота сигнальной цепи 25...400 Гц минимальный ток переключения 5 мА для сигнальной цепи
Минимальное коммутируемое напряжение 17 V для цепь сигнализации
Время неперекрывания 1,5 мс при обесточивании (между ЧПУ и без контакта)
1,5 мс при включении питания (между ЧПУ и без контакта)
Сопротивление изоляции > 10 МОм для сигнальной цепи
Окружающая Среда Скрыть
Степень защиты IP IP2x лицевая соответствуя к IEC 60529
Защитная обработка TH соответствует стандарту IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха для работы
-5...60 °C
Температура окружающего воздуха для хранения
-60...80 °C
Допустимая температура окружающего воздуха
температура вокруг устройства
-40...70 °C при Uc
Рабочая высота 3000 м без снижения температуры огнестойкость 850 °C соответствует стандарту IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая устойчивость вибрации контактор открыт 2 ГН, 5...300 Гц вибрации контактор закрыт 4 ГН, 5...300 Гц удары контактор закрыт 15 ГН в течение 11 мс удары контактор открыт 8 ГН в течение 11 мс высота 85 мм ширина 45 мм
Глубина 92 мм
Вес изделия 0,37 кг
