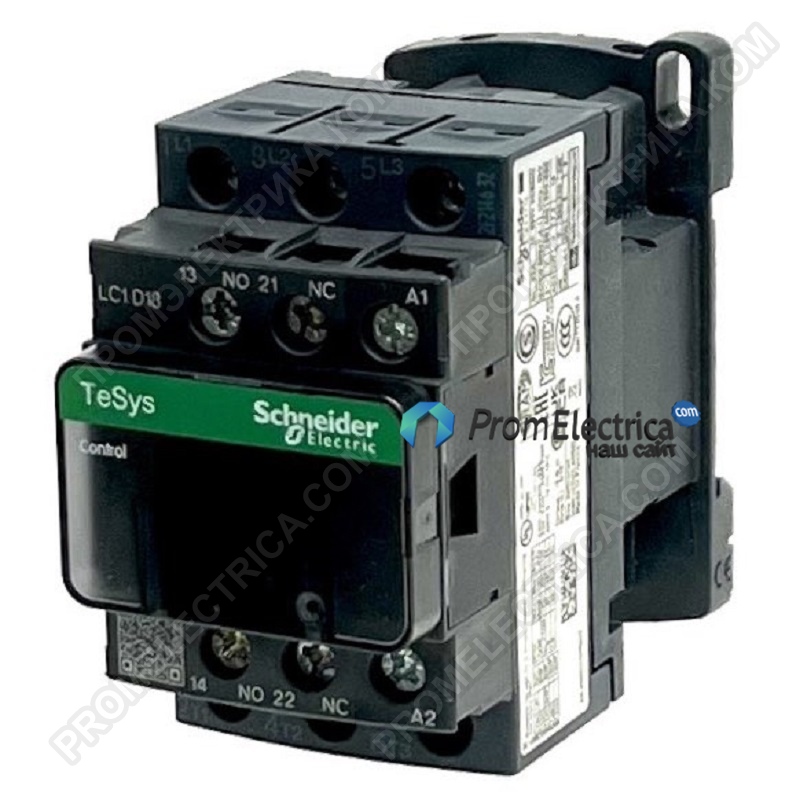

Описание, применение LC1D18M7 Schneider Electric
Контактор
Краткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-1
АС-3
Описание полюсов 3P
Контактный состав силового полюса 3 NO
[Ue] номинальное рабочее напряжение
<= 690 В переменного тока 25...400 Гц для силовой цепи
<= 690 В постоянного тока для силовой цепи
[Ie] номинальный рабочий ток
18 А (<= 60 °C) при < = 440 В переменного тока AC-3 для силовой цепи
32 А (<= 60 °C) при < = 440 В переменного тока AC-1 для силовой цепи
Мощность двигателя кВт 4 кВт при 220...230 В переменного тока 50/60 Гц
7,5 кВт при 380...400 В переменного тока 50/60 Гц
9 кВт при 415...440 В переменного тока 50/60 Гц
10 кВт при 500 В переменного тока 50/60 Гц
10 кВт при 660...690 В переменного тока 50/60 Гц
Мощность двигателя л.с. (Согласно UL / CSA)
1 л. с. при 115 В переменного тока 50/60 Гц для 1-фазных двигателей
3 л. с. при 230/240 В переменного тока 50/60 Гц для 1-фазных двигателей
5 л. с. при 200/208 В переменного тока 50/60 Гц для 3-фазных двигателей
5 л. с. при 230/240 В переменного тока 50/60 Гц для 3-фазных двигателей
10 л. с. при 460/480 В переменного тока 50/60 Гц для 3-фазных двигателей
15 л. с. при 575/600 В переменного тока 50/60 Гц для 3-фазных двигателей
Тип цепи управления переменный ток 50/60 Гц
Напряжение цепи управления 220 В переменного тока 50/60 Гц
Вспомогательный контактный состав 1 NO + 1 NC
[Uimp] номинальное импульсное
выдерживающее напряжение
6 кВ в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный
тепловой ток свободного воздуха
10 а при температуре < = 60 °C для сигнальной цепи
32 а при <= 60 °C для силовой цепи
Номинальная производительность Irms
140 а переменного тока для сигнальной цепи, соответствующей стандарту IEC 60947-5-1
250 а постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
300 А при 440 В для силовой цепи, соответствующей стандарту IEC 60947
Номинальная разрывная способность
300 А при 440 В для силовой цепи, соответствующей стандарту IEC 60947
[Icw] номинальный кратковременный
выдерживающий ток
100 а 1 с цепь сигнализации
120 а 500 мс цепь сигнализации
140 А 100 мс цепь сигнализации
145 а <= 40 °C 10 с силовая цепь
240 а <= 40 °C 1 с силовая цепь
40 A <= 40 °C 10 мин силовая схема
84 A <= 40 °C 1 мин Силовой контур
Клиентов, связанные предохранителя 10 а GG для цепь сигнализации в соответствии с IEC 60947-5-1
50 а гг при <= 690 в Координационный тип 1 для силовой цепи
35 а гг при <= 690 в Координационный тип 2 для силовой цепи
Среднее сопротивление 2,5 МОМ при 50 Гц-Ith 32 а для силовой цепи
[Ui] номинальное
напряжение изоляции
690 V для силовая цепь соответствует стандарту IEC 60947-4-1
600 В для сертификации силовых цепей CSA
Аттестации ul 600 V для цепь питания
690 V для цепь сигнализации в соответствии с IEC
60947-1
600 V для цепь сигнализации CSA сертификаты
600 В для сертификации сигнальных цепей UL
Рассеиваемая мощность на
полюс
2,5 ВТ ПЕРЕМЕННОГО ТОКА-1
0,8 ВТ ПЕРЕМЕННОГО ТОКА-3
Защитная крышка с
Монтажная опорная плита
Рельс
Стандарты EN 60947-4-1
En 60947-5-1 тип
IEC 60947-4-1
МЭК 60947-5-1
UL 508
CSA C22. 2 n°14
Сертификаты продукции BV CCC
CSA
DNV
ГЛ
ГОСТ
Рина
UL
LROS
Соединения-клеммы схема управления: винтовой зажим клеммы 1 кабель(ы)
1...4 мм2 - жесткость кабеля: гибкая-без
конца кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
1...4 мм2 - жесткость кабеля: гибкий-без
конца кабеля
Схема управления: клеммы винтового зажима 1 кабель(ы)
1...4 мм2 - жесткость кабеля: гибкая-с концом кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
1...2,5 мм2 - жесткость кабеля: гибкая-с концом кабеля
схема управления: винтовые зажимные клеммы 1 кабель(ы)
1...4 мм2 - жесткость кабеля: сплошная - без конца кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
1...4 мм2 - жесткость кабеля: сплошная - без конца кабеля
Силовая схема: винтовые зажимные клеммы 1 кабель(ы)
1,5...6 мм2-жесткость кабеля: гибкая-без
конца кабеля
силовая цепь: винтовые клеммы зажима 2 кабеля(ов)
1,5...6 мм2-жесткость кабеля: гибкая-без
конца кабеля
силовая цепь: винтовые клеммы зажима 1 кабель(ы) 1...6
мм2-жесткость кабеля: гибкий-с концом кабеля
Схема питания: клеммы винтового зажима 2 кабель(ы) 1...4
мм2-жесткость кабеля: гибкий-с концом кабеля
Силовая схема: винтовые зажимные клеммы 1 кабель(ы)
1,5...6 мм2-жесткость кабеля: сплошная - без конца кабеля
Силовая схема: винтовые зажимные клеммы 2 кабеля(ов)
1,5...6 мм2-жесткость кабеля: сплошная - без конца кабеля
Момент затяжки силовой цепи: 1.7 Н. м - на винтовых зажимных клеммах -
с плоской отверткой Ø 6 мм
Схема питания: 1.7 Н. м-на винтовых зажимных клеммах -
с отверткой Philips No 2
Схема управления: 1.7 Н. м-на винтовых зажимных клеммах -
с плоской отверткой Ø 6 мм
Схема управления: 1.7 Н. м-на винтовых зажимных клеммах -
с отверткой Philips No 2
Время работы 12...22 МС закрытие
4...19 мс открытие
Безопасность уровень надежности B10d = 1369863 циклов контактор с номинальной нагрузкой
в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической
нагрузка, соответствующая стандарту EN/ISO 13849-1
Механическая прочность
(миллионы)
15 Mcycles
Рабочая скорость 3600 цикл/ч при температуре <= 60 °C
Дополнительный
Катушечная технология без встроенного модуля подавления
Пределы напряжения цепи управления 0,3...0,6 МКК при 60 °С отсев 50/60 Гц
0,8...1,1 МКК при 60 °с рабочий 50 Гц
0,85...1,1 МКК при 60 °С рабочий 60 Гц
Пусковая мощность в ва 70 ва при 20 °C (cos φ 0,75) 60 Гц
70 ва при 20 °C (cos φ 0,75) 50 Гц
Потребляемая мощность удержания в ва 7,5 ва при 20 °C (cos φ 0,3) 60 Гц
7 ва при 20 °C (cos φ 0,3) 50 Гц
Тепловыделение 2...3 Вт при 50/60 Гц
Тип вспомогательных контактов тип механически связанных (1 NO + 1 NC) в соответствии с IEC 60947-5-1
Тип контактов (1 НЗ) в соответствии с IEC 60947-4-1
Частота цепи сигнализации 25...400 Гц
Минимальный коммутируемый ток 5 ma для цепь сигнализации
Минимальное коммутируемое напряжение 17 V для цепь сигнализации
Время неперекрывания 1,5 мс при обесточивании (между ЧПУ и без контакта)
1,5 мс при включении питания (между ЧПУ и без контакта)
Сопротивление изоляции > 10 МОм для сигнальной цепи
Окружающая среда
Степень защиты IP IP2x лицевая соответствуя к IEC 60529
Защитная обработка TH соответствует стандарту IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха для работы -5...60 °C
Температура окружающего воздуха при хранении -60...80 °С
Допустимая температура окружающего воздуха вокруг
устройства -40...70 °C при Uc
Рабочая высота 3000 м без снижения температуры
Огнестойкость 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая прочность вибрации контактор открыт 2 ГН, 5...300 Гц
Вибрации контактора замкнуты 4 ГН, 5...300 Гц
Удары контактор открытый 10 GN для 11 мс
Контактор амортизаторы закрытые 15 GN для 11 мс
Высота 77 мм
Ширина 45 мм
Глубина 86 мм
Вес продукта 0,33 кг
