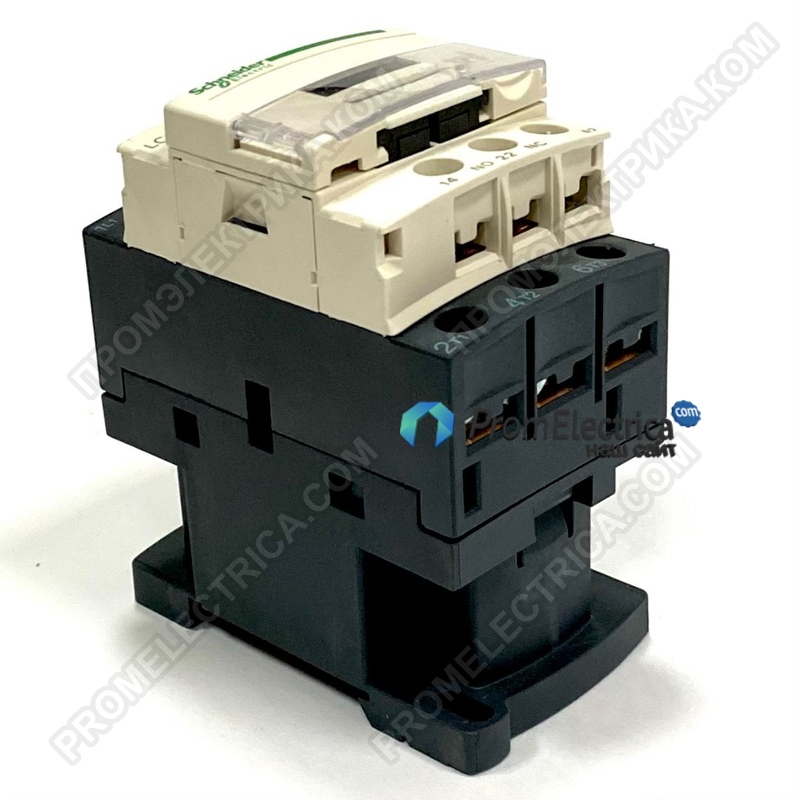

Описание, применение LC1D18FD Schneider Electric
Контактор типа изделия или компонента
Краткое имя устройства LC1D
Применение контактора управление двигателем
Резистивная нагрузка
Категория использования AC-4
АС-1
АС-3
Описание полюсов 3P
Полюсный контактный состав 3 нет
Номинальное рабочее напряжение силовой цепи: < = 690 В переменного тока 25...400 Гц
Схема питания: < = 300 В постоянного тока
[Ie] номинальный рабочий ток 18 а (при <60 °C) при <= 440 В переменного тока AC-3 для силовой цепи
32 а (при <60 °C) при <= 440 В переменного тока AC-1 для силовой цепи
Мощность двигателя кВт 4 кВт при 220...230 В переменного тока 50/60 Гц (AC-3)
7,5 кВт при 380...400 В переменного тока 50/60 Гц (AC-3)
9 кВт при 415...440 В переменного тока 50/60 Гц (AC-3)
10 кВт при 500 В переменного тока 50/60 Гц (AC-3)
10 кВт при 660...690 В переменного тока 50/60 Гц (AC-3)
4 кВт при 400 В переменного тока 50/60 Гц (AC-4)
Мощность двигателя л. с. 1 л. с. при 115 В переменного тока 50/60 Гц для 1-фазных двигателей
3 л. с. при 230/240 В переменного тока 50/60 Гц для 1-фазных двигателей
5 л. с. при 200/208 В переменного тока 50/60 Гц для 3-фазных двигателей
5 л. с. при 230/240 В переменного тока 50/60 Гц для 3-фазных двигателей
10 л. с. при 460/480 В переменного тока 50/60 Гц для 3-фазных двигателей
15 л. с. при 575/600 В переменного тока 50/60 Гц для 3-фазных двигателей
Тип цепи управления стандарт постоянного тока
[Uc] напряжение цепи управления 110 В постоянного тока
Состав вспомогательного контакта 1 но + 1 НЗ
[Uimp] номинальное импульсное выдерживающее напряжение 6 кВ в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный тепловой ток свободного воздуха 10 а (при 60 °C) для сигнальной цепи
32 а (при 60 °С) для силовой цепи
Irms номинальная пропускная способность 140 а переменного тока для сигнальной цепи в соответствии с IEC 60947-5-1
250 а постоянного тока для сигнальной цепи в соответствии с IEC 60947-5-1
300 a при 440 V для силовая цепь в соответствии с IEC 60947
Номинальная отключающая способность 300 a при 440 V для силовая цепь соответствует стандарту IEC 60947
[Icw] номинальный кратковременный выдерживающий ток 145 а 40 °C - 10 С для силовой цепи
240 В 40 °С - 1 для силовая цепь
40 A 40 °C - 10 мин для силовой цепи
84 A 40 °C - 1 мин для силовой цепи
100 а - 1 С для сигнальной цепи
120 а - 500 мс цепь сигнализации
140 А - 100 мс цепь сигнализации
Соответствующий номинальный предохранитель 10 A gG для сигнальной цепи в соответствии с IEC 60947-5-1
50 а гг при <= 690 в Координационный тип 1 для силовой цепи
35 а гг при <= 690 в Координационный тип 2 для силовой цепи
Среднее сопротивление 2,5 Мом-Ith 32 А 50 Гц для силовой цепи
[Ui] номинальное напряжение изоляции силовой цепи: 690 В в соответствии с IEC 60947-4-1
Схема питания: 600 в CSA сертифицирована
Цепь питания: 600 в ul сертифицирована
Сигнальная схема: 690 В в соответствии с IEC 60947-1
Сигнальная цепь: 600 в CSA сертифицирована
Сигнальная цепь: 600 в ul сертифицирована
Электрическая долговечность 1.65 МЦ-18 а переменного тока-3 при Ue <= 440 В
1 Mcycles 32 a AC-1 при Ue <= 440 В
Рассеиваемая мощность на полюс 2,5 Вт переменного тока-1
0,8 ВТ ПЕРЕМЕННОГО ТОКА-3
Защитная крышка с
Монтажная опорная рейка
Тарелка
Стандарты CSA C22. 2 No 14
Ен 60947-4-1
En 60947-5-1 тип
IEC 60947-4-1
МЭК 60947-5-1
UL 508
Сертификаты продукции GL
LROS (Lloyds register of shipping)
ССС
Рина
CSA
DNV
BV
ГОСТ
УЛ
Соединения-клеммы схема управления: клеммы винтового зажима 1 кабель (ы) 1...4 мм2 гибкий без конца кабеля
схема управления: клеммы винтового зажима 2 кабель(ы) 1...4 мм2 гибкий без конца кабеля
схема управления: клеммы винтового зажима 1 кабель(ы) 1...4 мм2 гибкий с концом кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...2.5 mm2flexible с конец кабеля
Цепь управления: клеммы с винтовыми зажимами 1 кабель (- и) 1...4 mm2solid без конец кабеля
Цепь управления: клеммы с винтовыми зажимами 2 кабель (- и) 1...4 mm2solid без конец кабеля
Силовая цепь: клеммы с винтовыми зажимами 1 кабель (- и) 1.5...6 mm2flexible без конец кабеля
Силовая цепь: клеммы с винтовыми зажимами 2 кабель (- и) 1.5...6 mm2flexible без конец кабеля
Силовая цепь: клеммы с винтовыми зажимами 1 кабель (- и) 1...6 mm2flexible с конец кабеля
Силовая цепь: клеммы с винтовыми зажимами 2 кабель (- и) 1...4 mm2flexible с конец кабеля
Силовая схема: винтовые зажимные клеммы 1 кабель(ы) 1,5...6 мм2солид без конца кабеля
Силовая цепь: клеммы с винтовыми зажимами 2 кабель (- и) 1.5...6 mm2solid без конец кабеля
Момент затяжки силовой цепи: 1.7 Н. м - на винтовых зажимных клеммах - с плоской отверткой Ø 6 мм
Схема питания: 1.7 Н. м-на винтовых зажимных клеммах - с отверткой Philips No 2
Схема управления: 1.7 Н. м-на винтовых зажимных клеммах - с плоской отверткой Ø 6 мм
Схема управления: 1.7 Н. м-на винтовых зажимных клеммах - с отверткой Philips No 2
Время работы 53.55...72.45 МС закрытие
16...24 мс открытие
Уровень надежности безопасности B10d = 1369863 циклов контактор с номинальной нагрузкой соответствует
EN/ISO 13849-1
B10d = 20000000 циклов контактор с механической нагрузкой в соответствии
с EN / ISO 13849-1
Механическая прочность 30 Mcycles
Максимальная рабочая скорость 3600 Cyc/ч 60 °C
Катушечная технология со встроенным устройством подавления
Пределы напряжения цепи управления 0,1...0,25 Uc (-40...70 °C):отсев постоянного тока
0,7...1,25 Uc (-40...60 °C): рабочий постоянный ток
1...1.25 Uc (60...70 °C): рабочий постоянный ток
Постоянная времени 28 МС
Пусковая мощность в Вт 5,4 Вт (при 20 °C)
В потребляемая мощность, Вт 5.4 Вт при 20 °C
Вспомогательные контакты тип тип механически связанный 1 NO + 1 NC в соответствии с IEC 60947-5-1
тип зеркальный Контакт 1 NC в соответствии с IEC 60947-4-1
Частота цепи сигнализации 25...400 Гц
Минимальный коммутируемый ток 5 ma для цепь сигнализации
Минимальное коммутируемое напряжение 17 V для цепь сигнализации
Время неперекрывания 1,5 мс при обесточивании между ЧПУ и без контакта
1,5 мс при включении питания между ЧПУ и без контакта
Сопротивление изоляции > 10 МОм для сигнальной цепи
Совместимость контактов M4
Код совместимости LC1D
Окружающая среда
IP степень защиты IP20 передняя грань соответствует стандарту IEC 60529
Защитная обработка TH соответствует стандарту IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха для работы -40...60 °C
60...70 °C с понижением температуры
Температура окружающего воздуха при хранении -60...80 °С
Рабочая высота 0...3000 м
Огнестойкость 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая устойчивость вибрации контактор открыт: 2 ГН, 5...300 Гц
вибрации контактор закрыт: 4 ГН, 5...300 Гц
Удары контактор разомкнут: 10 GN для 11 мс
Контактор амортизаторы закрытые: 15 GN для 11 мс
Высота 77 Мм
Ширина 45 Мм
Глубина 95 Мм
Вес нетто 0,49 кг
